Ограничения формата CF2. Ошибка ERR 014

[Spirit412]

Вот ещё на всякий случай файл, пересохранённый в кодаковской утилите CAD Correct.

• Loading CAD-X plugin
• CAD-X plugin loaded : 16.1.1
• Ошибка при открытии файла и связывании его с объектом документа: C:\AE_BASE\TEMP-Shuttle-IN\112916\A318_CAD Correct.cf2:--- ERR 014 - Невозможно найти материал по умолчанию.
• Error loading template C:\__путь__\A318_CAD Correct.cf2



[Spirit412]

• Loading CAD-X plugin
• CAD-X plugin loaded : 16.1.1
• Ошибка при открытии файла и связывании его с объектом документа: C:\AE_BASE\TEMP-Shuttle-IN\112919\test-UTF-8.cf2:--- ERR 014 - Невозможно найти материал по умолчанию.
• Error loading template C:\__путь__\test-UTF-8.cf2



[AM Labs Solutions]

• Loading CAD-X plugin
• CAD-X plugin loaded : 16.1.1
• Ошибка при открытии файла и связывании его с объектом документа: C:\AE_BASE\TEMP-Shuttle-IN\112919\test-UTF-8.cf2:--- ERR 014 - Невозможно найти материал по умолчанию.
• Error loading template C:\__путь__\test-UTF-8.cf2

Я ставил материал, так как экспорт без него невозможен.



[Spirit412]

Саша, я файл не открывал, просто подозрение, наверняка типы линий другие, я так понимаю они должны соответствовать ЭСКО стандарту, в твоих 90 процентах случаев так и было, а тут возможно и нет.

Для чистоты эксперемента.
У тебя же есть под рукой артиускад.
Попроси нарисовать круг D10
небольшой layOut на пару штучек и экспортнуть в CF2.

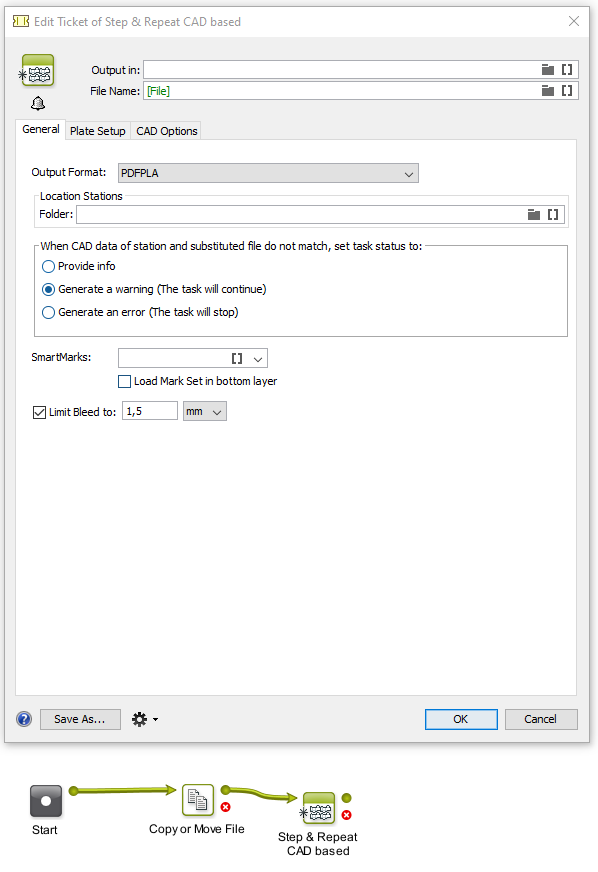

Прогани на АЕ через тикет "Step & Repeat CAD based"
Просто в лоб

П.С.
CF2 формат кстати, обычным блокнотом или notpad++ открывается. Он не зашифрован.
Закономерности можно отследить.
Кирилицу ручками исправить.
Там кстати видно где блок кода отвечающий за отрисовку "единички" и где блок кода в котором координаты размещения этих единичек.



[ACTPOHOM]

работы валом, потом протестирую



[Spirit412]

Нашел спецификацию на DDES3

http://www.iadd.org/docs/IADD_DDES3_Standards.pdf

Довольно подробно
Я както тут на форуме задавал вопрос по спецификации к языку CFF2

Спецификация на формат файлов cff2

Нужна спецификация на формат файлов cff2. Формат открытый. Но нигде в интернете не найти спецификацию по нему. Описание кода, типы линий и т.д. Может кто сталкивался? Поделится доками или ссылкой. Сам нашел единственную но нерабочую ссылку - http://www.picador.org/download/formats/Code_CFF2.pdf

forum.rudtp.ru

У еско есть документ

KB82218795: ArtiosCAD - Configuring export tuning for CFF2, DDES, DWG, DXF and EPSF - KB82218795: ArtiosCAD - Configuring export tuning for CFF2, DDES, DWG, DXF and EPSF - wiki.esko.com

wiki.esko.com

.

Какой-то загадочный формат.
Вроде как открытый, но нигде нет спецификации на него.
Работают с ним только платный софт.



[tretorn]

В старом руководстве по Signa Station есть немного информации о структуре файла CFF2. Страницы 207-208.

Prinect SignaStation 2

Референс мануал для Prinect SS 2, на русском

forum.rudtp.ru
