[CDR 2017-2021] Перевод изображения в точки

[_MBK_]

корелом это довести до ума

Тогда я не пойму, что вы хотите - из полутонового растра на автомате в кореле DXF сделать?
Без кодинга никак не выйдет, но задача понятная и решаемая



[Elvis_44]

Т. е. растр таки понимает? На входе у аппарата какое изображение - битовая карта или что-то типа dxf с координатами пробиваемых точек?

Что то типа dxf с координатами, а уже на координате он видит каким пробойником, в зависимости от того какой из 4 цветов указан, бить



[_MBK_]

Без кодинга никак не выйдет, но задача понятная и решаемая



[Elvis_44]

Тогда я не пойму, что вы хотите - из полутонового растра на автомате в кореле DXF сделать?
Без кодинга никак не выйдет, но задача понятная и решаемая

Ладно, скажу по другому (и возможно уже в голову пришло решение). Я хочу имея простое изображение , менять заливку цвета, заливкой точками разной плотности. Потом я общую массу точек если делал в фш то трассирую в Кореле, либо прям в Кореле и заливать это всё дело, заменяю точки на кривые которые понимает машина и всё. Осталось поработать с заливками. Эффект будет конечно не тот, но рядом



[~RA~]

Я бы отрастрировал, а потом на основе битовой карты формировал бы dxf. И да, для этого ни фотошоп, ни корел не нужны.



[_MBK_]

Я хочу имея простое изображение , менять заливку цвета

Ну так ответ вам уже дан - делаете в кореле пользовательскую палитру 4 цвета и преобразуете



[Elvis_44]

Я бы отрастрировал, а потом на основе битовой карты формировал бы dxf. И да, для этого ни фотошоп, ни корел не нужны.

Что нужно ? Все решения приму)



[Elvis_44]

Ну так ответ вам уже дан - делаете в кореле пользовательскую палитру 4 цвета и преобразуете

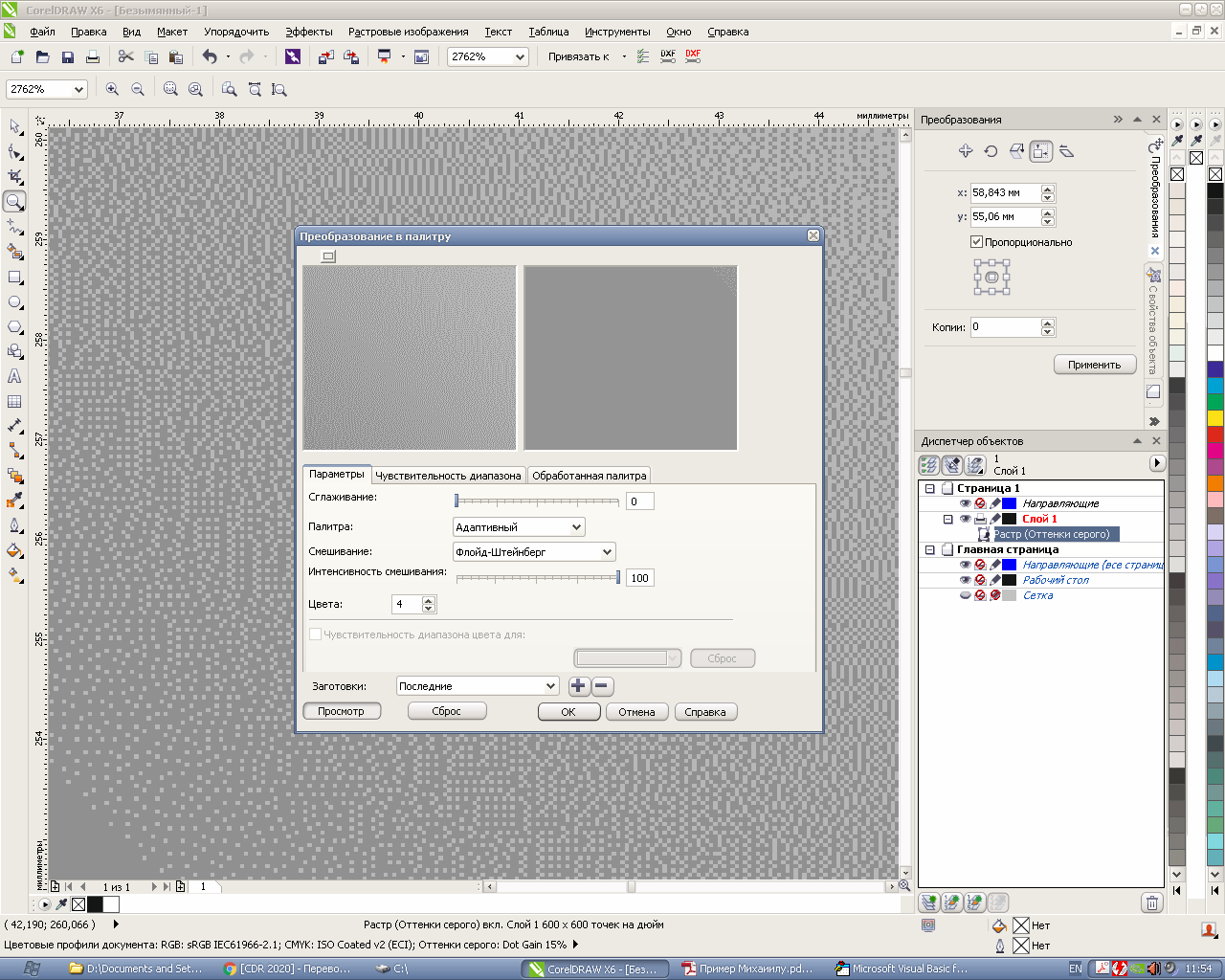

Посмотреть вложение 133803

можно чуть подробнее или как загуглить?



[_MBK_]

можно чуть подробнее или как загуглить?

Да ничего гуглить не надо я ж вам скриншот окна настроек настроек привел
переводите в оттенки серого а потом Растровые изображения - Режим - поллитра Палитра



[Gadalka]

я ж вам скриншот окна настроек настроек привел

Только цветов не 4, а 5 (белый = отсутствие точек)



[lev]

StippleGen 2 | Evil Mad Scientist Laboratories

www.evilmadscientist.com

Интерфейс мне показался неудобным.
Дырки пересекаются, чистить надо будет (или сверлилке всё равно?). Нет фиксированных размеров дырок, но, думаю, несложно будет привести их к набору фиксированных.



[DukereD]

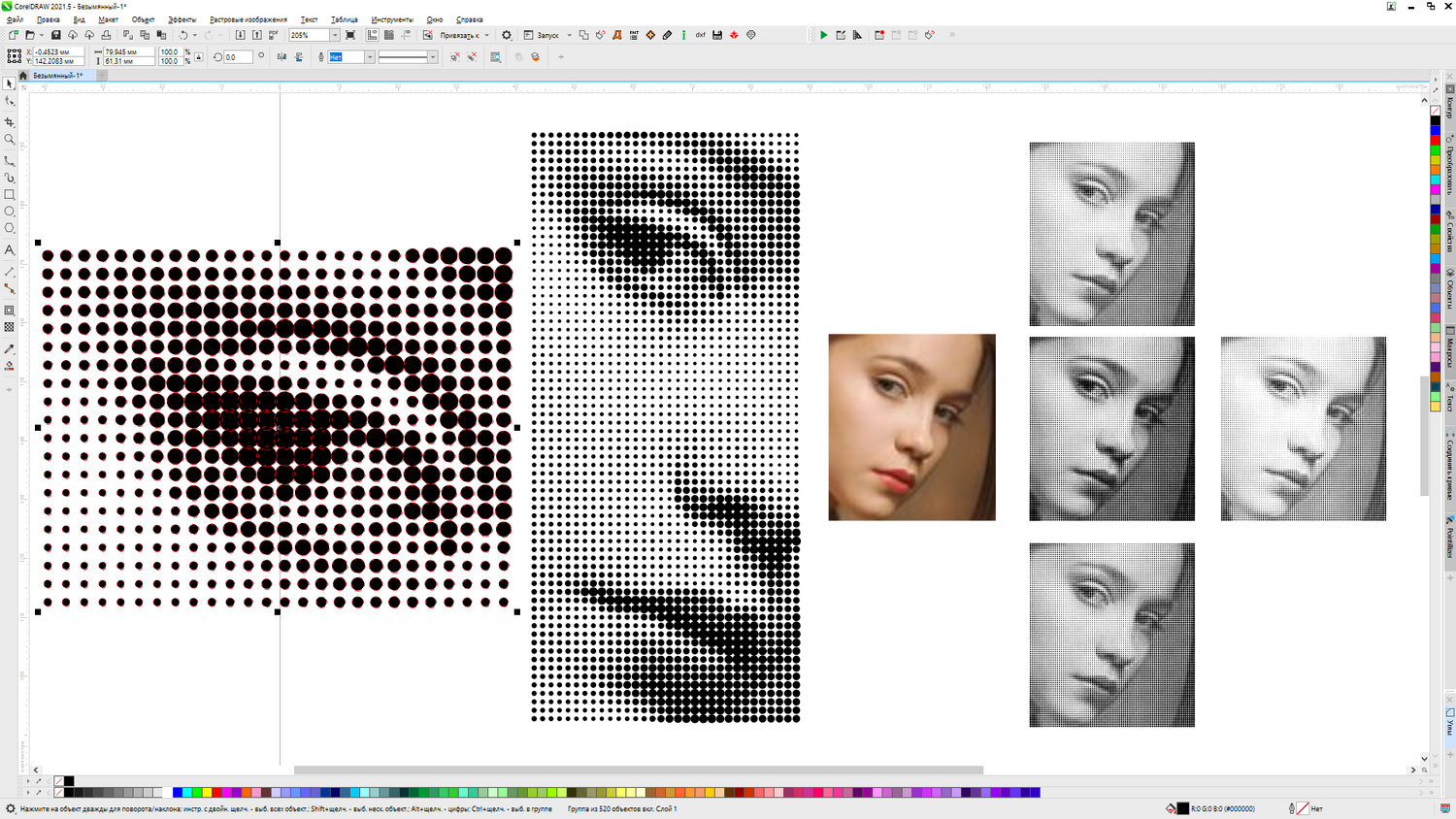

вот немного посидел поковырял алгоритм



[DukereD]

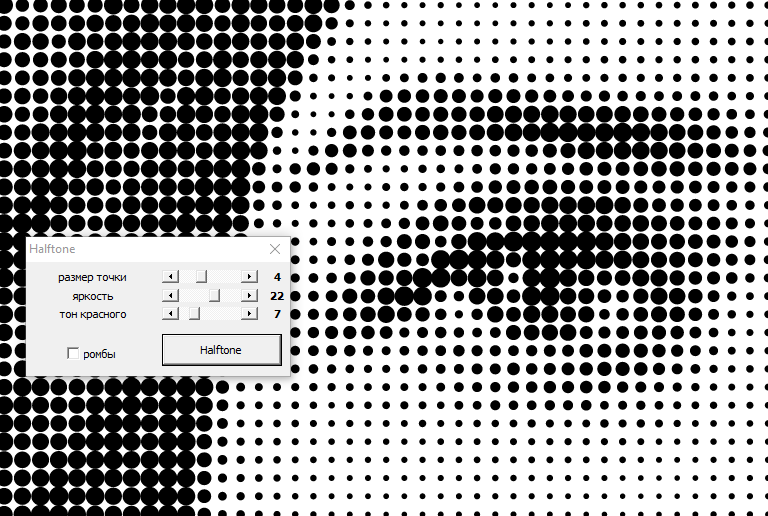

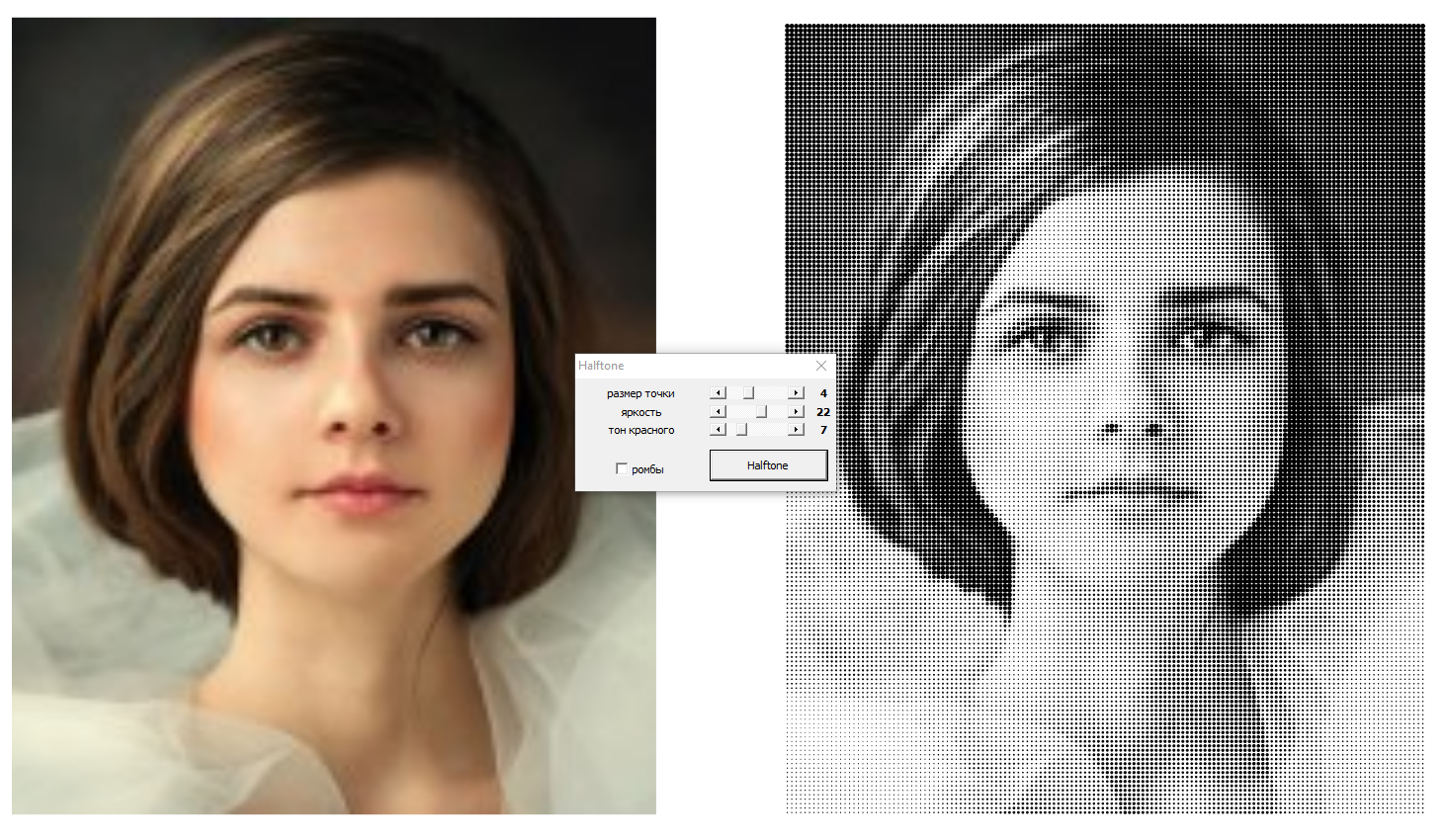

дописал макрос перевода картинки в "кружочки" или ромбики.

так же эта функция теперь доступна и в моей панели макросов



[lmn1]

дописал макрос перевода картинки в "кружочки" или ромбики.

надо бы еще угол наклона растра добавить



[~RA~]

надо бы еще угол наклона растра добавить

и эксцентриситет.



[dosp]

И гексагональную решетку )



[Jeine]

Ну, и возможность линеаризации тоже неплохо б предусмотреть.



[DukereD]

Как оказалось есть же в кореле Pointizer он все это прекрасно делает ) а я то не долглядел не дошел до всех его настроек. там и угол можно и всяко разно менять.

Но алгоритм не заброшу. да попробую сделать более гибко и работу с цветами и линеаризацию всяку разну.

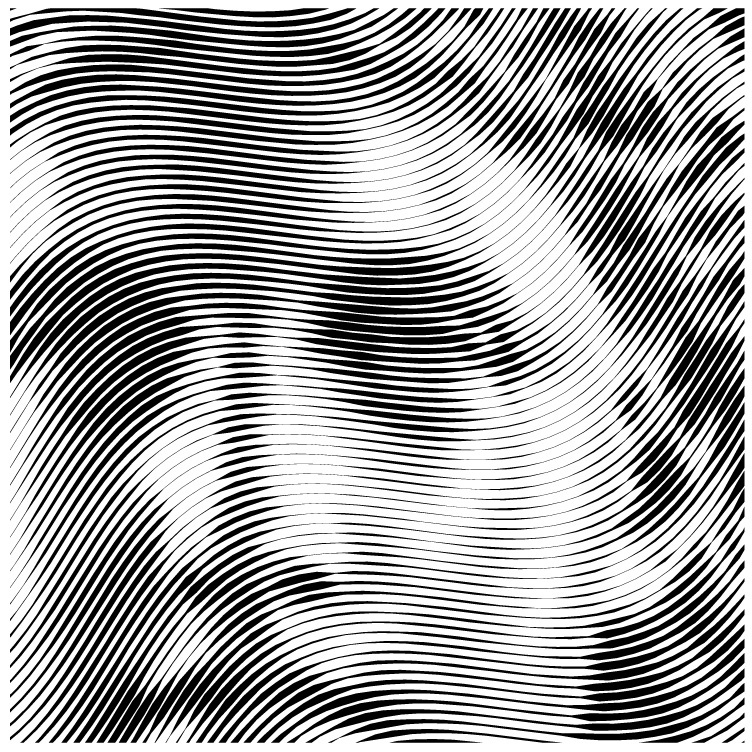

Будем стремиться к таким эффектам. ))



[DukereD]

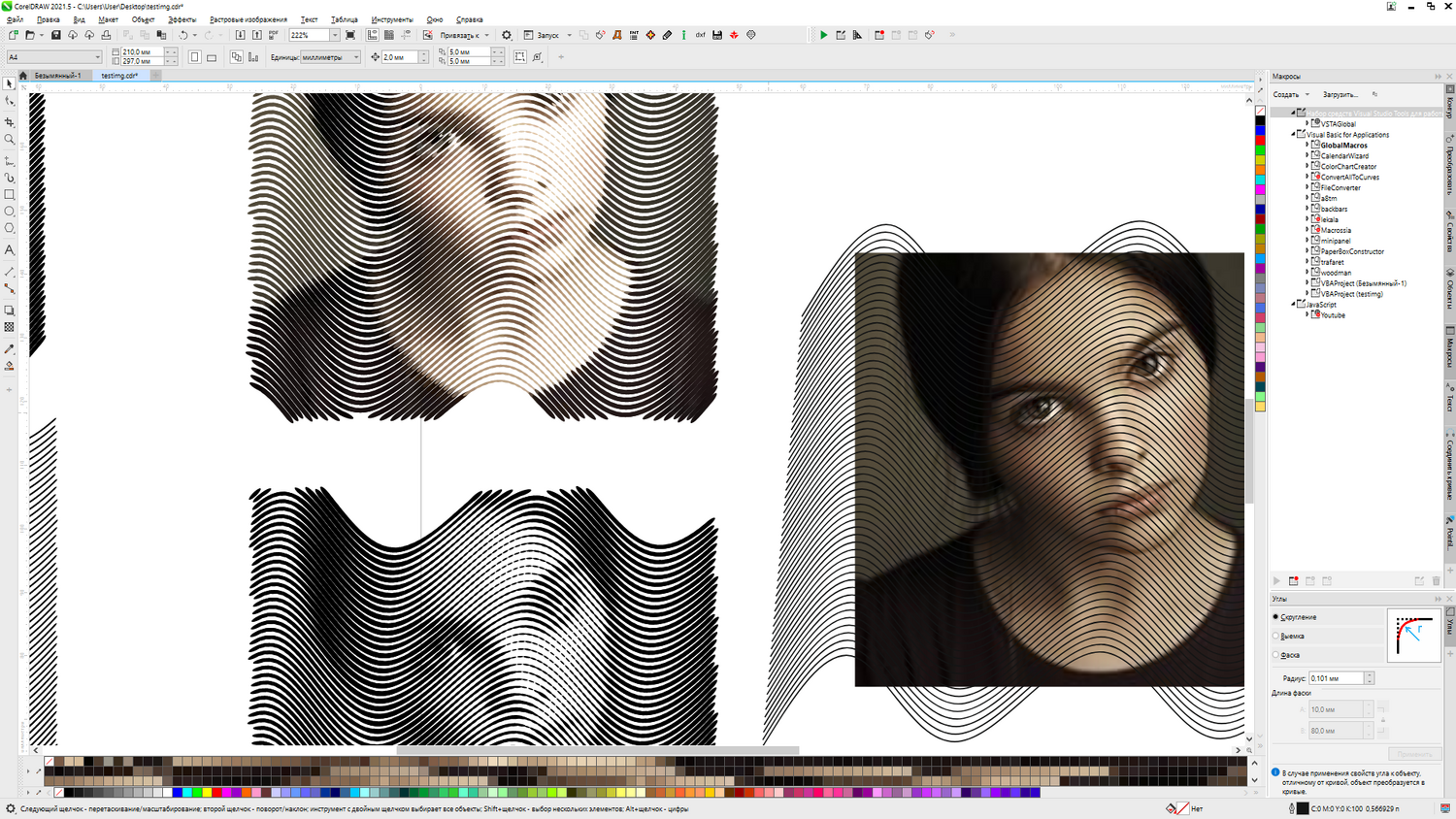

а вот и первые результаты подъехали ))
Продолжаем "жечь" )))
