[CDR X5-X8] Подготовить макет к лазерной резке и гравировке.

[rearden]

Здравствуйте! Мне нужно вырезать несколько деталей из акрила и оргстекла на лазерном станке. Мне предъявили такие требования к макету:
1) Все нужно сделать в одном файле, заместо файла для каждой детали. (нарисовать на разных страницах?)
2) На листе контур детали, так как пойдёт резка лазером. Нужно чтобы на
листе корела изображалась линия в соответствии с которой пойдёт лазер по
заготовке.
3)Подписать каждую деталь. Материал, толщина, цвет, прозрачность
4)Сделать необходимые пояснительные надписи, чтобы было понятно что
делать. "Вырезать по такой то линии", "Гравировать такой то рисунок".

Соответственно мои вопросы:
1. Какого размера делать макет (A1, A2...)? Или просто нужно, чтобы деталь помещалась в заданный размер.
2. 4-ое и 3-и требования. Как в кореле добавлять комментарии типа "Это прозрачный кусок оргстекла толщиной 5мм. В левом нижнем углу гравировка логотипа geforce с отступами по 30мм снизу и слева соответственно"?

Вообщем, вот так вот.



[BazzilioTheCat]

Создавай слой для каждой детали, линии выреза, линии гравировки, старайся чтобы они шли друг за другом. комментарии пиши обычным текстом на отдельном слое, подпиши слой комментарии, размер листа не важен, делай на одном листе, размеры задай чтобы все поместилось, это, наверное, требование приложения для фрезера.



[Любимцев]

Мне предъявили такие требования к макету:

Ну так у предъявивших и нужно спрашивать. Инфа 99%

на отдельном слое

эмм... при чем тут слои?



[MrDesigner]

Ну так у предъявивших и нужно спрашивать. Инфа 99%

Именно. Лазеры разные бывают. Размеры рабочих столов - тоже. С производством поговорите. Тут вам ничем не помогут, не зная модели станка.

PS. сам этим занимаюсь. Например, одним из условий резки на лазере у нас - контур реза не должен быть комбинирован, толщина линии Hairline и т.д.



[rearden]

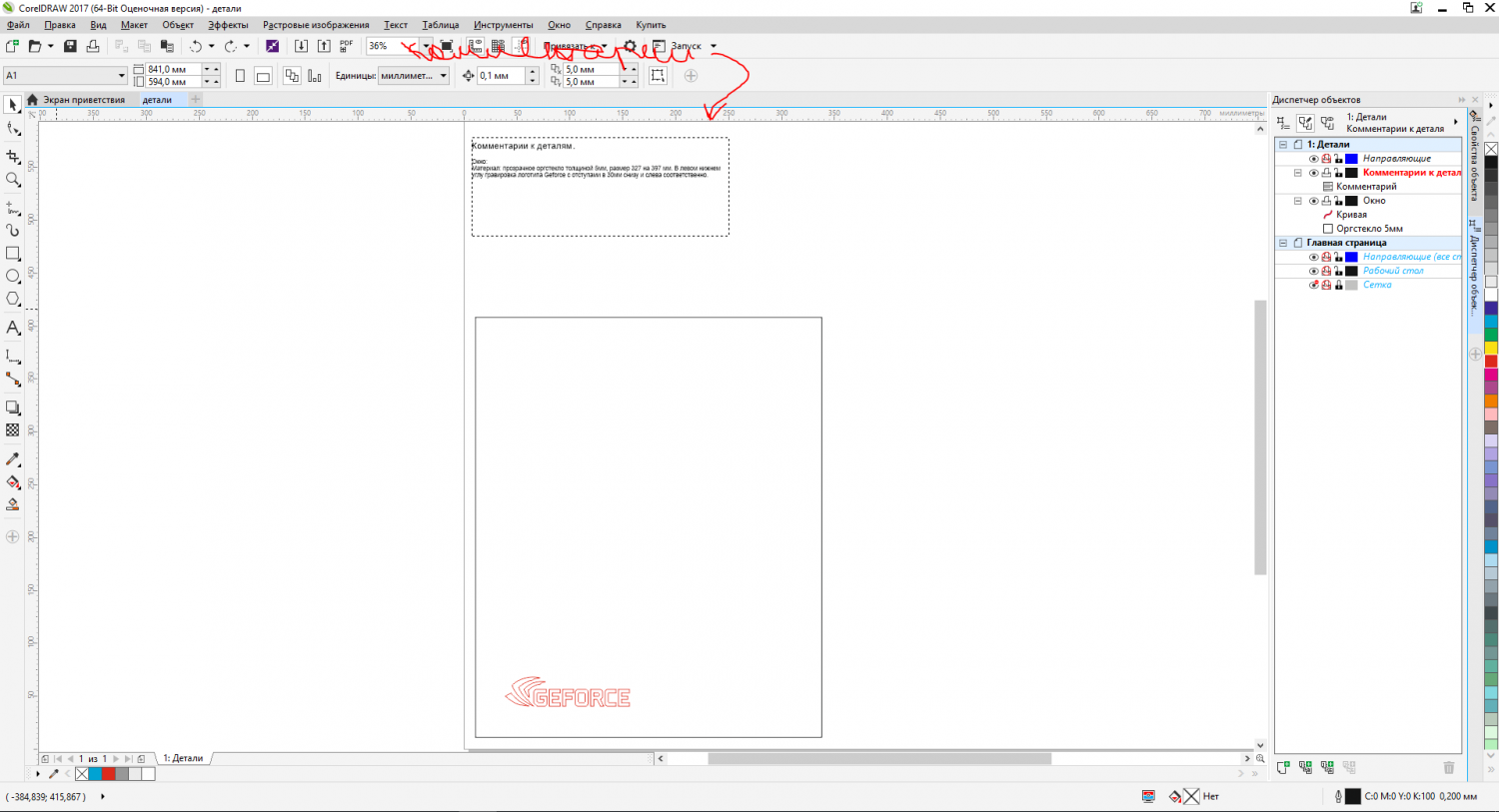

Спасибо за ответы. Сделаю так: для каждой детали буду использовать отдельный слой. По совету создал отдельный слой с комментариями к деталям, текст комментариев поставил в специально отведенное место на странице. Все контуры — сверхтонкий абрис. Линию гравировки на детали сделал красной.



[MrDesigner]

Линию гравировки на детали сделал красной.

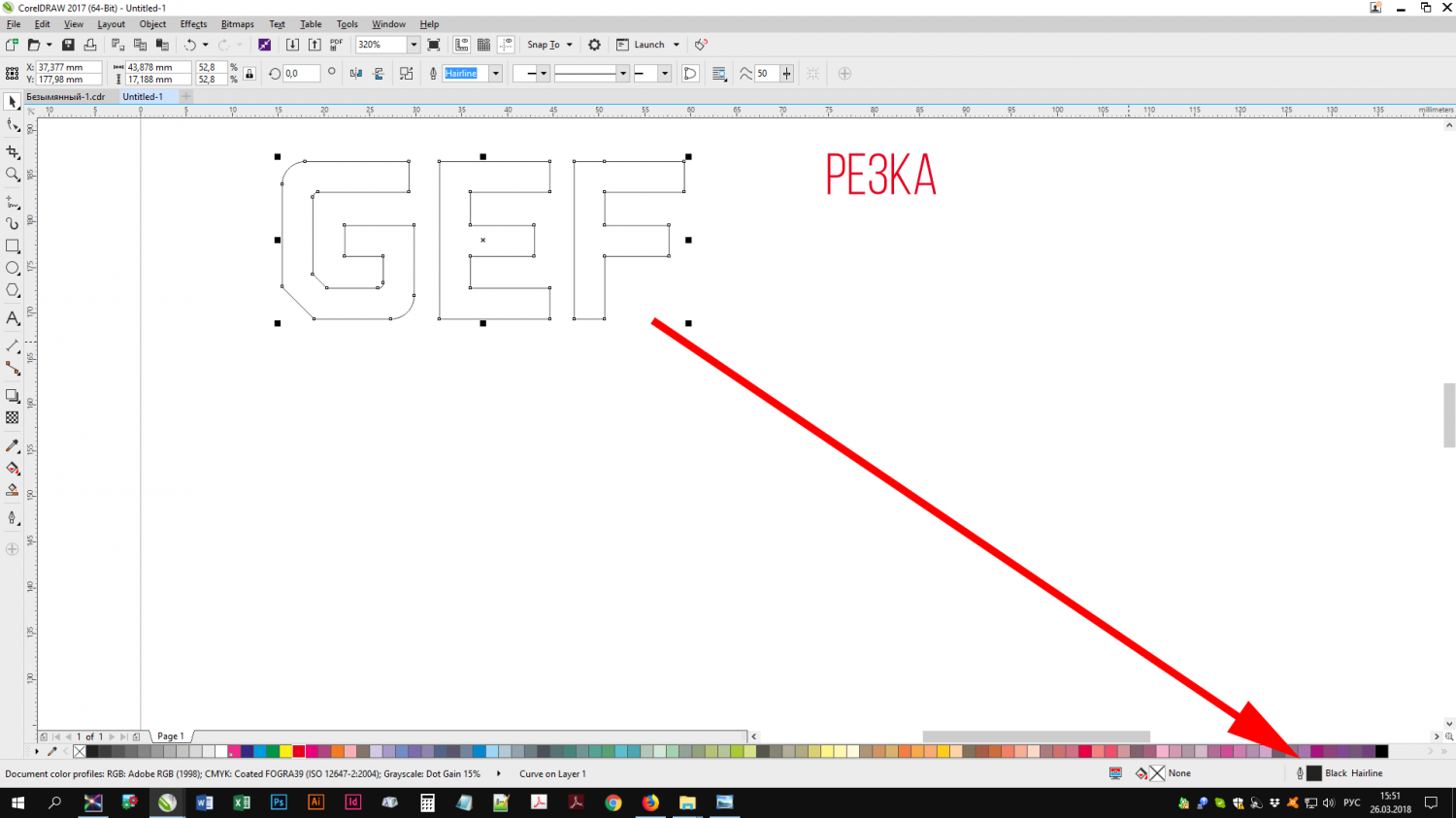

Вы с производством разговаривали? Если бы вы нам дали такой макет, то была бы не гравировка по красному контуру, а рез.

Повторяю ещё раз - лазер гравирует по заливке, а режет по контуру. Или у нас понятия гравировки и резки разные?



[Любимцев]

создал отдельный слой

я вижу у вас всего один, не считая дефолтного...

Линию гравировки на детали сделал красной

Вам уже сказали, что гравируют заливку, а не контур



[MrDesigner]

Разницу видите?



[BazzilioTheCat]

Я так понял контур реза и контур гравировки, как указано в п4, это Техзадание, следовательно, нужны контура, и подписи к ним) давай те не усложнять, а по правильным линиям есть урок он выполнен в CorelDesigner, но суть та же.



[rearden]

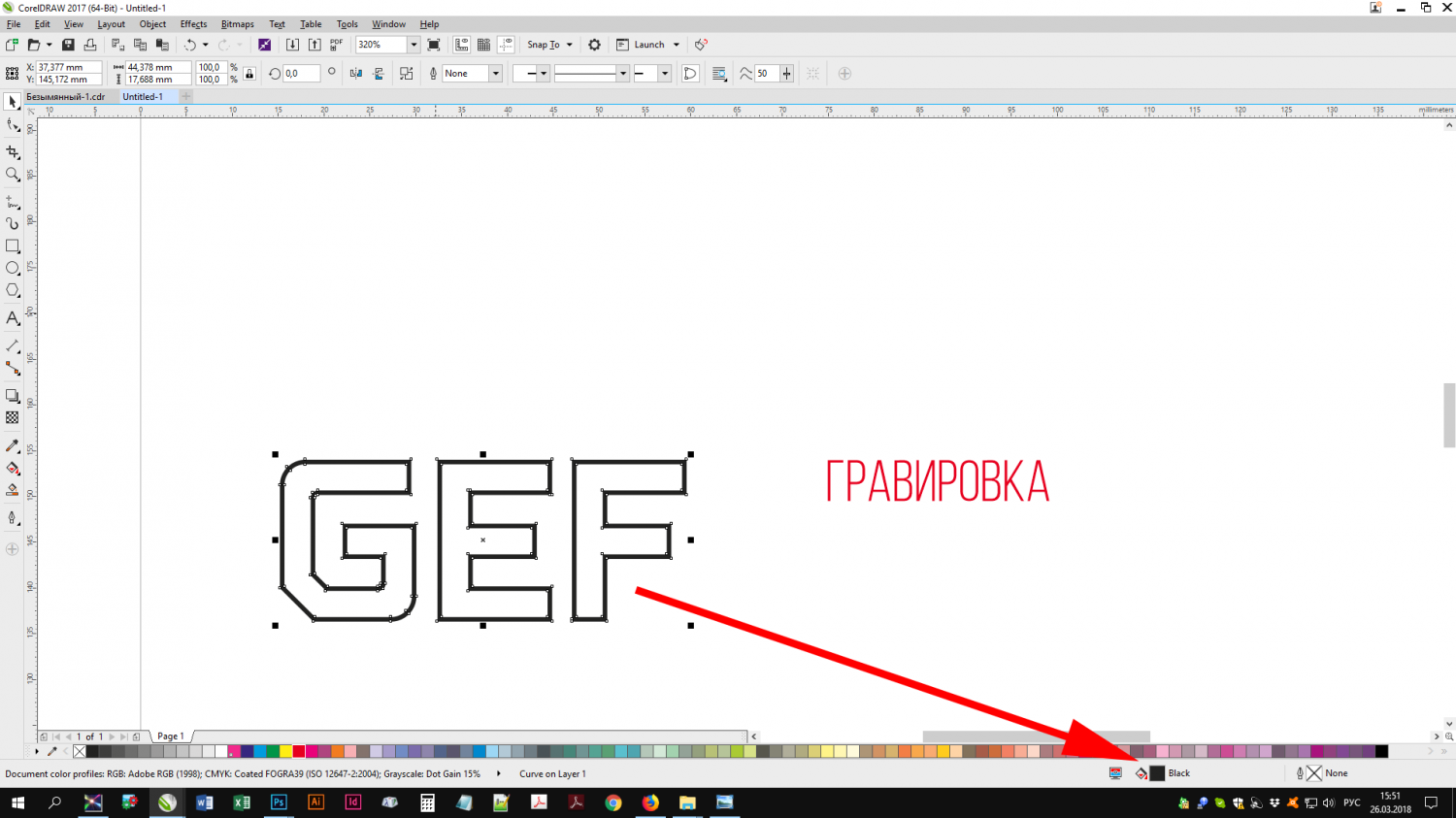

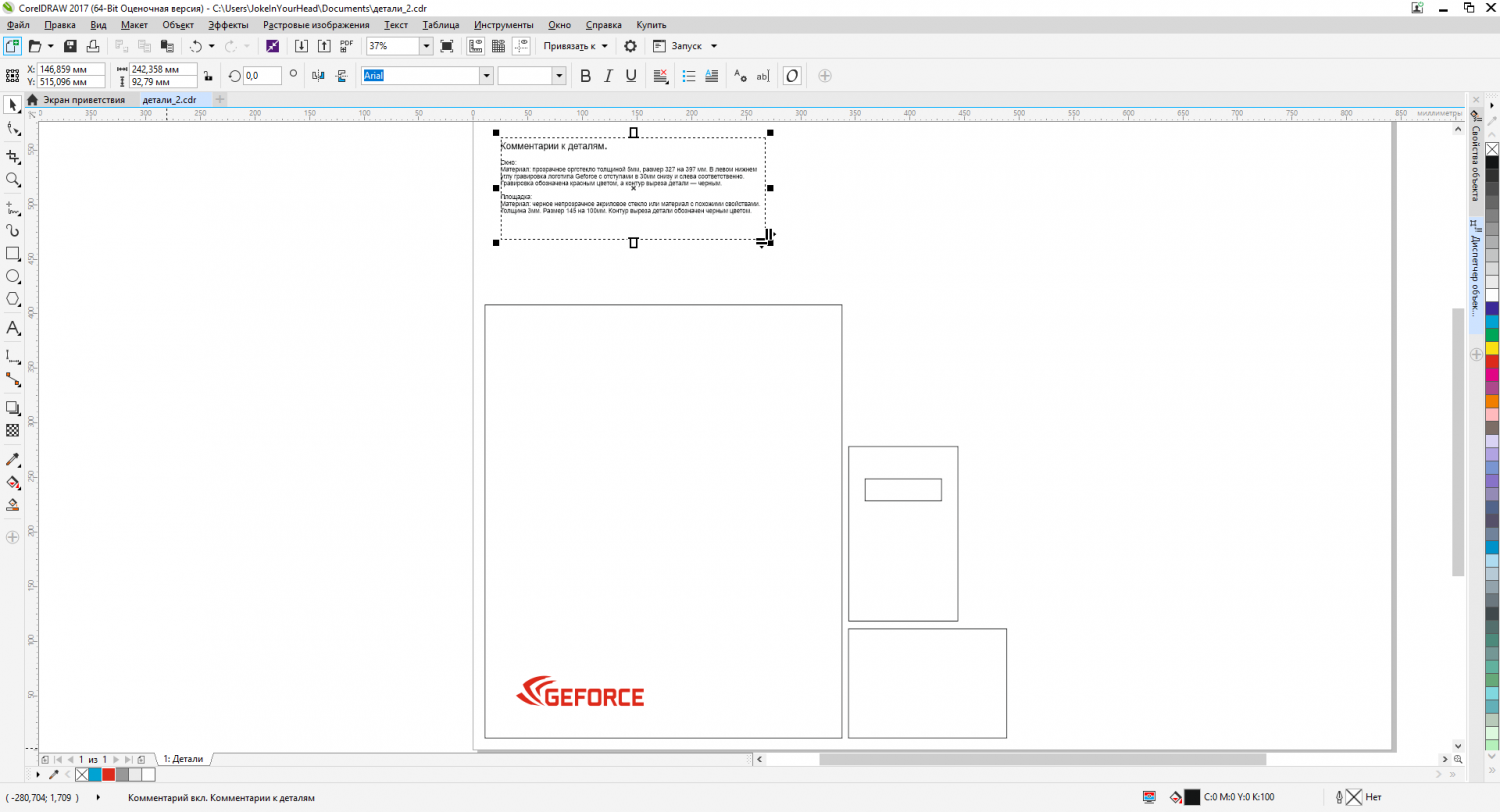

Спасибо за ответы. Полностью убрал цвет с контура, сделал красную заливку лого для гравировки.



[izrukvruki]

Не по теме:

Разницу видите?

Подскажите, что за шрифт использовали в словах РЕЗКА/ГРАВИРОВКА?



[MrDesigner]

Не по теме:

Подскажите, что за шрифт использовали в словах РЕЗКА/ГРАВИРОВКА?

Не по теме:
Кажется, Bebas Neue Book.



[Ivan_]

- лазер гравирует по заливке, а режет по контуру. Или у нас понятия гравировки и резки разные?

Гравировка же тоже может быть контурная, линейная — например, для торцевой подсветки или для затирки краской.
В этом случае нужно указывать требуемую глубину и ширину гравированной линии.

Так что просто другой цвет и пояснения, норм.
