Помогите с фотовыводом Dolev

[libSPB]

Можно до полного заговения тереть спиртом стеклянное колесо, но если грязная сама оптопара - это не поможет.

Самое сложное - это почистить датчик. Либо ты ухитришься просунуть бумажную полоску, смоченной спиртом, между стекляшкой и датчиком. Либо снять колесо с вала, чего бы я не рекомендовал делать.
Самое простое, чтобы убедится в наличии импульсов энкодера - притащить осциллограф и потыкать на контактах.



[magneto]

Либо ты ухитришься просунуть бумажную полоску, смоченной спиртом, между стекляшкой и датчиком. Либо снять колесо с вала

А пролить из шприца правильным растворителем?



[libSPB]

А пролить из шприца правильным растворителем?

Одобрямс! Одноразовый шприц в аптеке копейки стоит.



[Decco]

А пролить из шприца правильным растворителем?

Что значит "правильный растворитель"?



[magneto]

Что значит "правильный растворитель"?

Тот, который хорошо растворяет загрязнения и быстро улетучивается. Я использую диоксан.



[Decco]

все манипуляции безуспешны
спиртом пролили, кабели прозвонили, осцилографом проверили пульс есть. Даже микрухи перепаяли на новые
как вариант остались кристаллы, на нижнем кристалле отсутсвует сигнал.
Куда можно еще залезть?



[magneto]

все манипуляции безуспешны
спиртом пролили, кабели прозвонили, осцилографом проверили пульс есть. Даже микрухи перепаяли на новые
как вариант остались кристаллы, на нижнем кристалле отсутсвует сигнал.
Куда можно еще залезть?

Пульс есть и на индексе и на клоке?



[Decco]

Пульс есть и на индексе и на клоке?

на клоке есть на индексе нету



[magneto]

на клоке есть на индексе нету

При полном обороте оси нету (он там один раз за оборот появляется)?



[Decco]

При полном обороте оси нету (он там один раз за оборот появляется)?

да, подозрение на нижний кристалл, как раз где нижние риски на диске



[magneto]

да, подозрение на нижний кристалл, как раз где нижние риски на диске

Ну тут без хирургии не обойтись, похоже.



[Decco]

Ну тут без хирургии не обойтись, похоже.

Кристалл перепаять?



[magneto]

Кристалл перепаять?

Ну снять колесо, как минимум. Но тут без прямых рук не обойтись. Ну и голову надо включать и понимать - что делаешь.



[SattvaService]

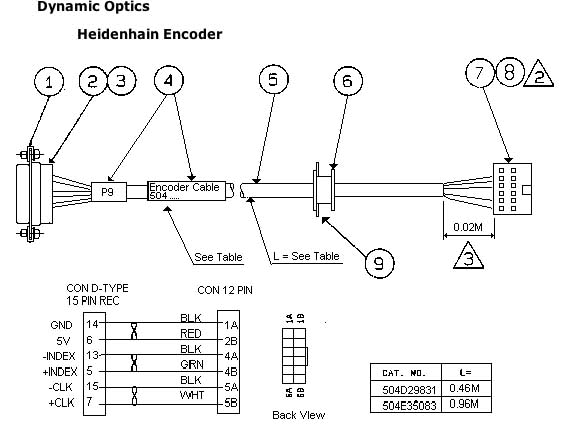

возможно начал отваливаться сам шлейф с контактами, которые вы чистили. Василий (Satvaservis г. Киев) рекомендует этот разъем. предварительно обернув толстым слоем синей изоленты (0,5 см) стянуть пластиковым хомутом с параллельно стоящей платой

pcdoria, в Dolev450 нет такой болезни как в Dolev4Press (когда в EndPosition каретки платку LDT II заламывает кабель динамическо



[SattvaService]

возможно начал отваливаться сам шлейф с контактами, которые вы чистили. Василий (Satvaservis г. Киев) рекомендует этот разъем. предварительно обернув толстым слоем синей изоленты (0,5 см) стянуть пластиковым хомутом с параллельно стоящей платой

Dolev450 не так как Dolev4Press сконструирован! В Dolev200/250/400/450 нет такой проблемы (когда в EndPosition, кабель каретки буквально гнет платку LDT II). Сделать так... чтобы LTD II не деформировалась - совет актуален только пользователям Dolev4Press!
