PreflightPDF

[Ashurpanipal]

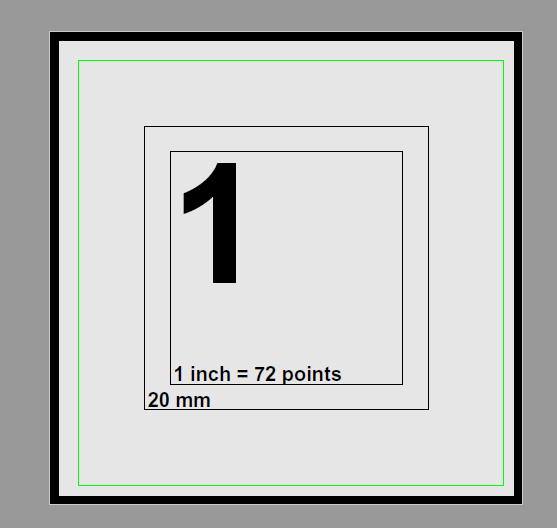

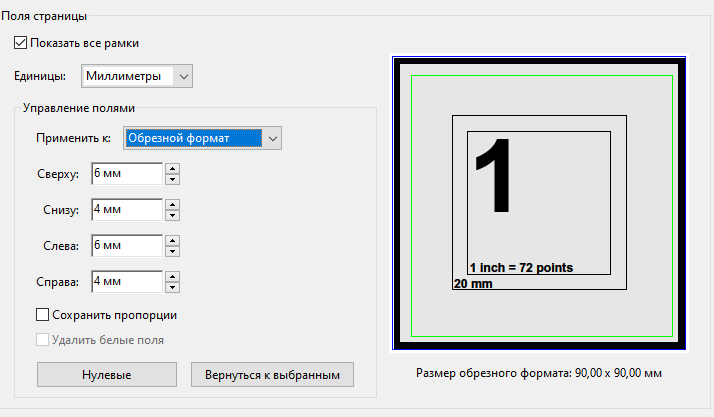

Друзья, сделайте, пожалуйста файл с 3 полосами или три разных файла:
1. Блиды по горизонтали не равны блидам по вертикали.
2. По вертикали одинаковые, а по горизонтали разные.
3. трим бокс больше блид бокса. (если это позволит сделать ваша программа).
Медиа бокс везде существенно больше блид бокса.



[~RA~]

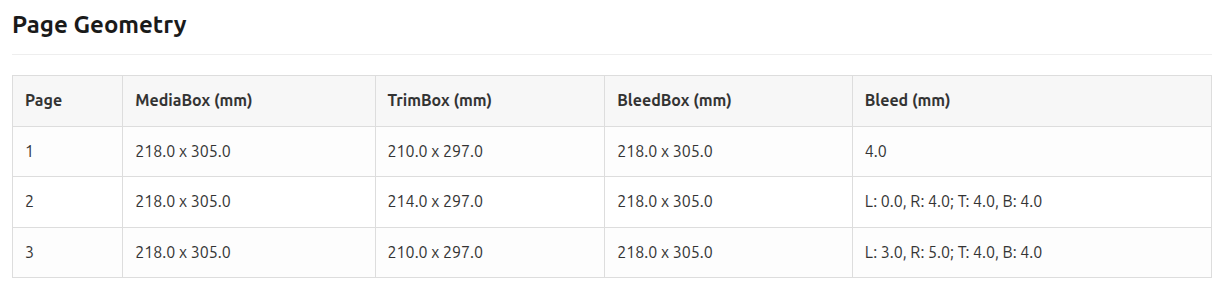

Вот так пойдёт?



[Ashurpanipal]

Вот так пойдёт?
Посмотреть вложение 178863

А почему бы и нет, отличное решение!



[~RA~]

Предусмотрел ещё вариант, где горизонтальные и вертикальные меж собой не равны, но равны попарно.



[~RA~]

Предусмотрел ещё вариант, где горизонтальные и вертикальные меж собой не равны, но равны попарно.

Сделаете такой случай для теста?



[Ashurpanipal]

Предусмотрел ещё вариант, где горизонтальные и вертикальные меж собой не равны, но равны попарно.



[~RA~]

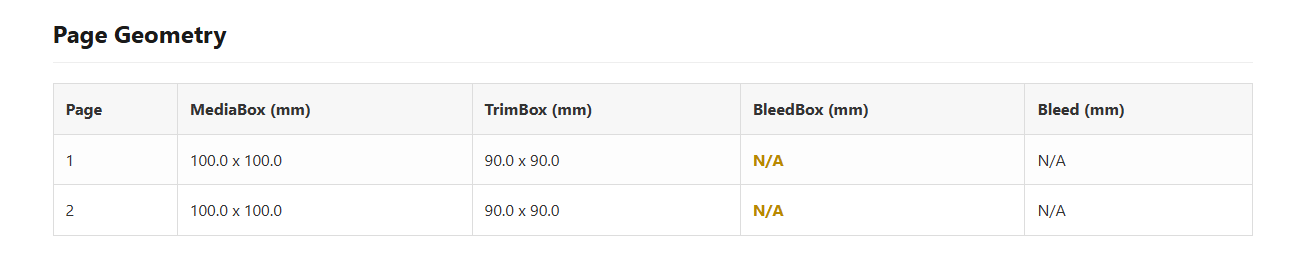

Блид бокса нет вовсе, а я от него считаю.

<</Contents 21 0 R/CropBox[0.0 0.0 283.465 283.465]/MediaBox[0.0 0.0 283.465 283.465]/Parent 15 0 R/Resources 25 0 R/Rotate 0/TrimBox[14.1732 14.1732 269.291 269.291]/Type/Page>>



[zollinger]

Там же есть правила, что за что считается в случае отсутствия какого-то бокса. Все приравнивается кропбоксу, а при его отсутствии к медиабоксу



[~RA~]

Там же

Где же?



[zollinger]

В описании pdf



[zollinger]

1. Главная цепочка наследования​

Логика работает по принципу: Специфический бокс → CropBox → MediaBox.

1. MediaBox (Медиабокс): Это единственный обязательный бокс. Он определяет физический размер носителя (листа бумаги). Он есть всегда.
2. CropBox (Кропбокс): Если не задан, по умолчанию равен MediaBox. Определяет область, видимую при отображении или печати.
3. BleedBox, TrimBox, ArtBox: Если любой из этих трех боксов не задан, по умолчанию он равен CropBox.

2. Визуальная схема замещения​

Если вы запрашиваете размер конкретного бокса, алгоритм выглядит так:

• Запрос TrimBox (линия реза):
  • Есть TrimBox? → Используем его.
  • Нет TrimBox? → Берем CropBox.
  • Нет CropBox? → Берем MediaBox (он есть всегда).
• Запрос BleedBox (вылеты под обрез):
  • Есть BleedBox? → Используем его.
  • Нет BleedBox? → Берем CropBox.
  • Нет CropBox? → Берем MediaBox.
• Запрос ArtBox (границы контента):
  • Есть ArtBox? → Используем его.
  • Нет ArtBox? → Берем CropBox.
  • Нет CropBox? → Берем MediaBox.



[~RA~]

Ну это чтобы ридерам знать как показывать, если какой-то софт не прописал какой-нибудь бокс. Тут же задача отловить возможные косяки. Так что пусть показывает как есть в файле.



[~RA~]

Обновил PreflightPDF: проверьте ваш PDF перед печатью!
Прошу скачивать и тестировать.



[Ashurpanipal]

Блид бокса нет вовсе, а я от него считаю.

<</Contents 21 0 R/CropBox[0.0 0.0 283.465 283.465]/MediaBox[0.0 0.0 283.465 283.465]/Parent 15 0 R/Resources 25 0 R/Rotate 0/TrimBox[14.1732 14.1732 269.291 269.291]/Type/Page>>

Есть



[Jeine]

Вот так пойдёт?
Посмотреть вложение 178863

Я, как обычно, больше интересуюсь визуальной составляющей, а не тем, что похоже не строку. Спасибо, в этот раз не командную
И вот, лично я вижу в таком варианте кашу. Всё смешалось, неудобно.

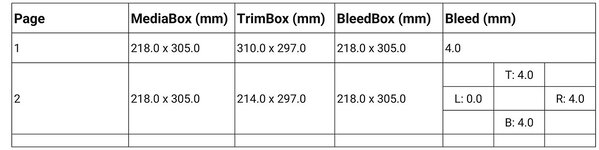

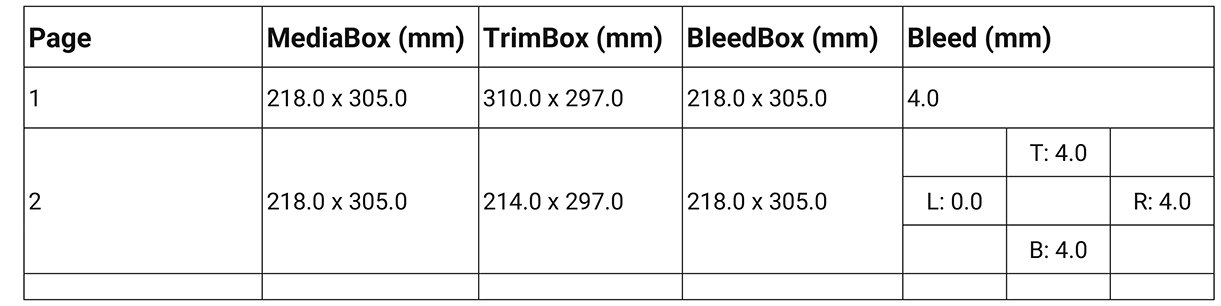

Нельзя ли запилить нечто подобное:



[Ashurpanipal]

Обновил PreflightPDF: проверьте ваш PDF перед печатью!
Прошу скачивать и тестировать.



[~RA~]

У вас показан трим бокс.



[~RA~]

Нельзя ли запилить нечто подобное:



[Jeine]

Ты видишь, как его разнесло? А всё потому, что

каша



[Ashurpanipal]

У вас показан трим бокс.

точно, мое упущение. Но и это функционала вполне достаточно для предварительного анализа полученных макетов

Надеюсь функционал будет дополнятся. (очень надеюсь)
