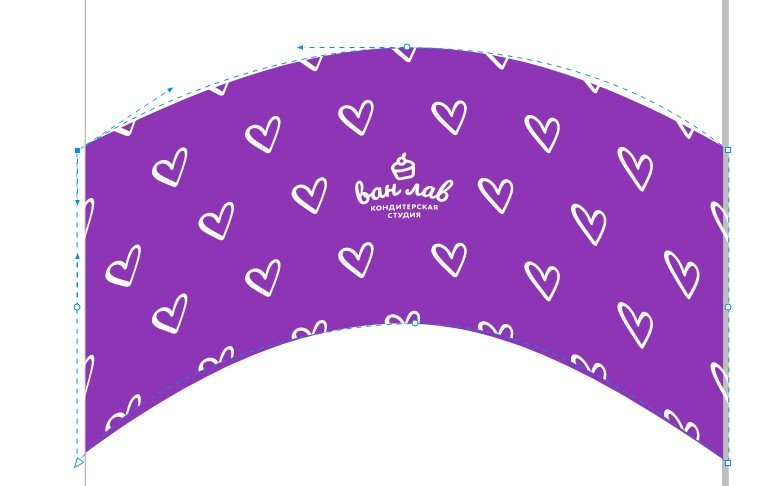

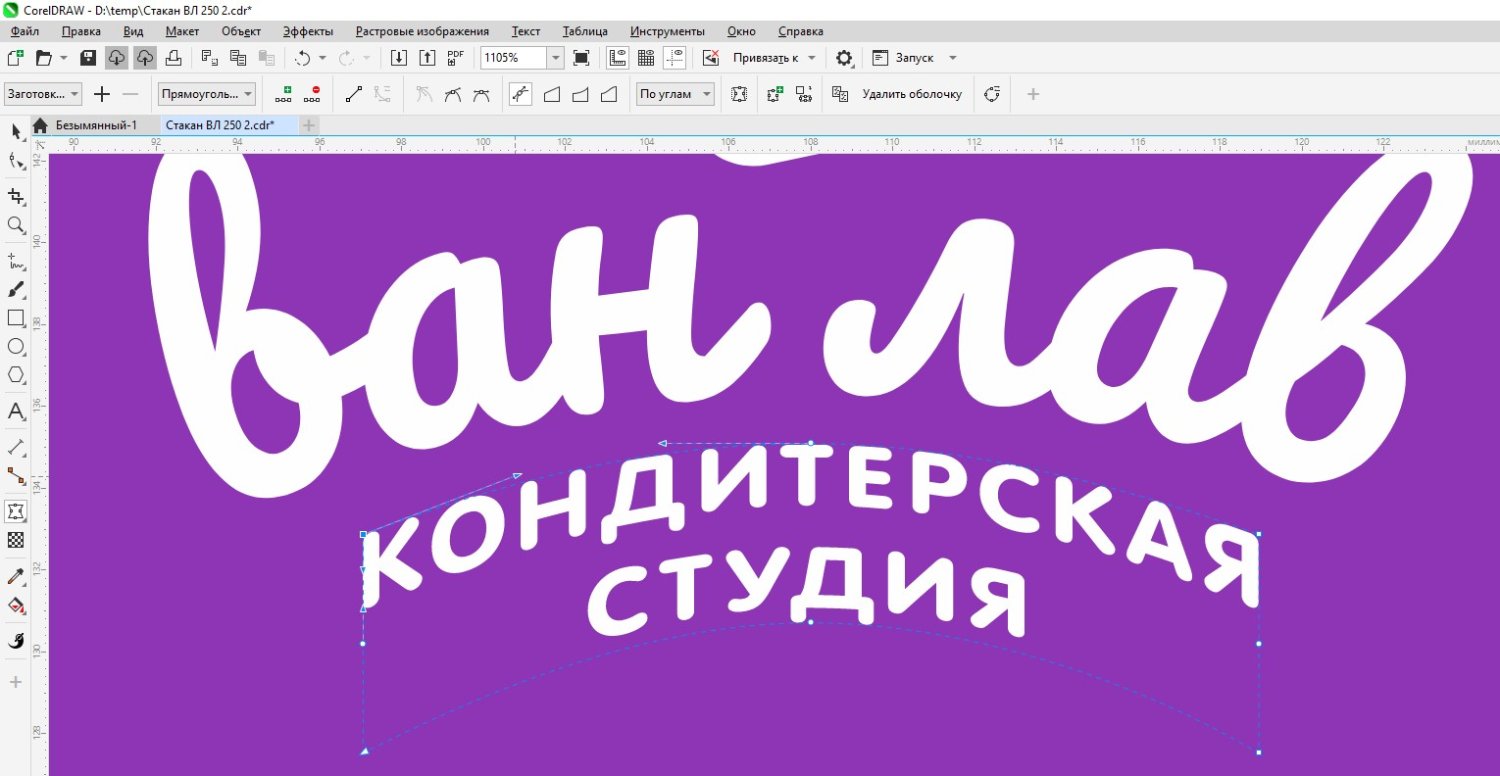

[CDR 2024] При деформации с использованием оболочки плывут шрифты
- Автор темы Feraell
- Дата начала
- Сообщения
- 12 981
- Реакции
- 3 846
Ну в смысле не привычно всё. Жена у меня ,например, всю жизнь в кореле работает. И всё хорошо, всё устраивает. Переходить сейчас на другое ПО не очень хочется. Проблема то буквальна одна, с загибом некоторых шрифтов.
Видимо проблема у нас в том, что мы сгибаем целиком сгруппированное изображение. Так как макетов много за день приходится обрабатывать, то это наиболее быстрый вариант.
- Сообщения
- 8 095
- Реакции
- 6 783
Тоже пренебрегали
Но есть клиенты которые рассматривают под лупой. Был случай, когда докопались до текста 0.6 мм
- Сообщения
- 2 182
- Реакции
- 2 108

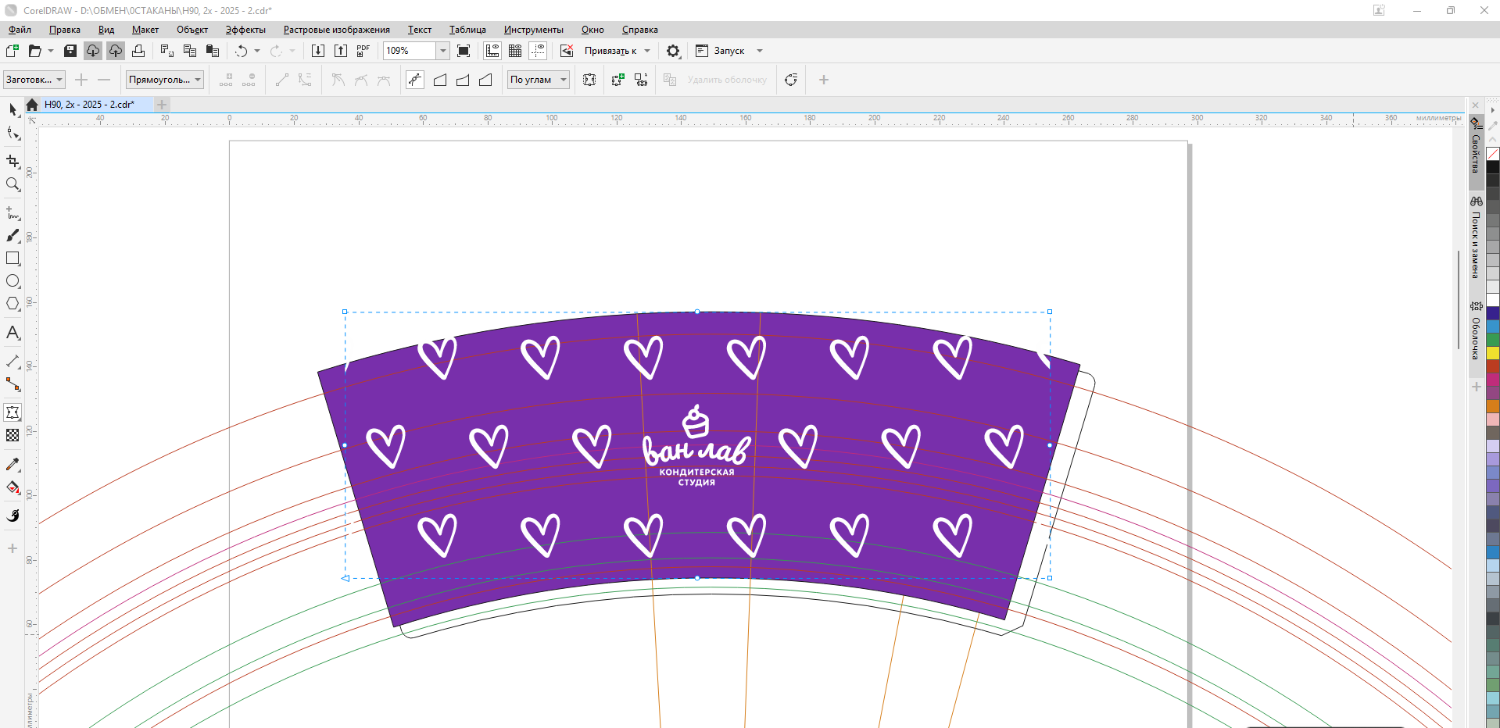

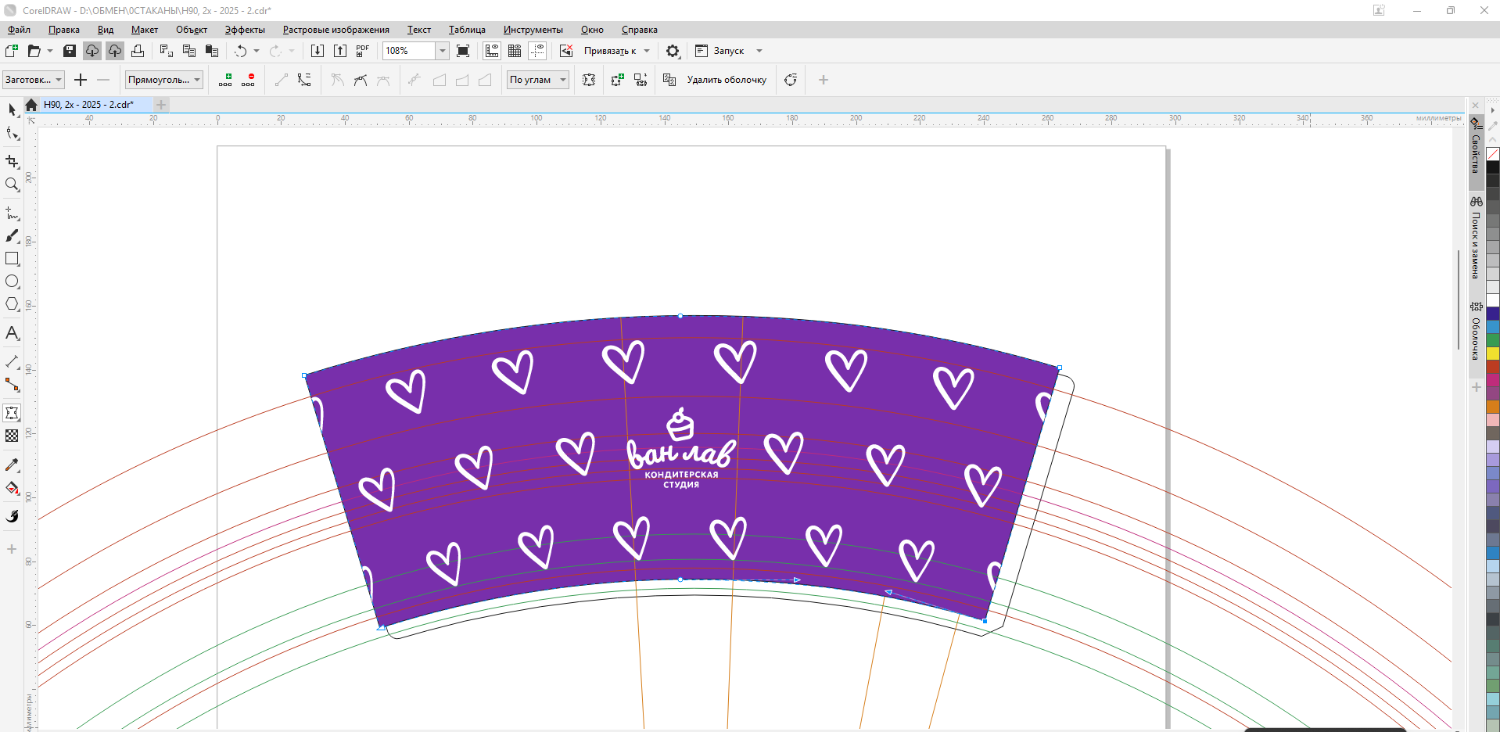

С оболочкой проблема воспроизвелась, но я для своих конических разверток пользуюсь альтернативным вариантом.
Поделюсь уж с "конкурентом"
Создаем блендом среднюю линию развёртки. Делаем из трансформируемого объекта кисть и применяем к этой линии. Устанавливаем её ширину равной высоте развёртки. В процессе меняем направление контуров, если средняя линия при бленде не сразу создается правильно, или если кисть легла вверх ногами. У метода есть свои ограничения, не изо всех объектов можно создать кисть. Но с простыми одноцветными векторами всё более-менее.
В аттаче, сверху вниз: исходный рисунок, простая оболочка, оболочка с добавленными точками по совету @_MBK_, кисть.
На оболочках проблема существует, с кистью у меня ровненько.
Поделюсь уж с "конкурентом"
Создаем блендом среднюю линию развёртки. Делаем из трансформируемого объекта кисть и применяем к этой линии. Устанавливаем её ширину равной высоте развёртки. В процессе меняем направление контуров, если средняя линия при бленде не сразу создается правильно, или если кисть легла вверх ногами. У метода есть свои ограничения, не изо всех объектов можно создать кисть. Но с простыми одноцветными векторами всё более-менее.
В аттаче, сверху вниз: исходный рисунок, простая оболочка, оболочка с добавленными точками по совету @_MBK_, кисть.
На оболочках проблема существует, с кистью у меня ровненько.
Последнее редактирование:
- Сообщения
- 8 095
- Реакции
- 6 783
Ну, тогда два варианта:Тоже пренебрегали
1) переходить в Иллюстратор, где таких проблем нет.
2) дождаться, пока клиент попадёт в категорию "слупой" и для таких оболочить (извиняюсь за такой русский) по отдельности.
Последнее редактирование:
Спасибо! Это вроде то что нужно. Но не пойму как блендом линию сделать.С оболочкой проблема воспроизвелась, но я для своих конических разверток пользуюсь альтернативным вариантом.
Поделюсь уж с "конкурентом"
Создаем блендом среднюю линию развёртки. Делаем из трансформируемого объекта кисть и применяем к этой линии. Устанавливаем её ширину равной высоте развёртки. В процессе меняем направление контуров, если средняя линия при бленде не сразу создается правильно, или если кисть легла вверх ногами. У метода есть свои ограничения, не изо всех объектов можно создать кисть. Но с простыми одноцветными векторами всё более-менее.
В аттаче, сверху вниз: исходный рисунок, простая оболочка, оболочка с добавленными точками по совету @_MBK_, кисть.
На оболочках проблема существует, с кистью у меня ровненько.
- Сообщения
- 2 182
- Реакции
- 2 108
В режиме редактирования кривых выделяем углы развертки, жмём кнопку разрыва кривой. Жмём Ctrl+K и разбиваем развёртку на отдельные кривые. Между верхней и нижней строим бленд из одного объекта. Если сразу правильно не вышло, меняем направление одной из кривых. Опять Ctrl+K, чтобы разбить бленд. Одну из образовавшихся при разбиении развёртки боковинок можно крутнуть до вертикали, чтобы определить какую ширину Кисти позже выставлять (если изначально было неизвестно).
