Prinect 2018. Как создать Calibration Group для разных кривых у Front и Back?

  • Автор темы Автор темы sasa
  • Дата начала Дата начала
sasa

sasa

Топикстартер
20 лет на форуме
Сообщения
2 019
Реакции
833
Есть Prinect 2018.
И 8-ми красочный SpeedMaster 74.
Как создать Calibration Group для разных кривых для одних и тех же красок у Front и Back?
К сожаления у Back кривые TVI для одинаковых красок сильно отличаются от Front.
Например, для 50%:
Cyan (Front) =15.5, Cyan (Back) = 19.5

Manual зачитал до дыр.
"Наш спец" из Heidelbeg сам "пошёл спрашивать".
Может кто-то может подсказать?

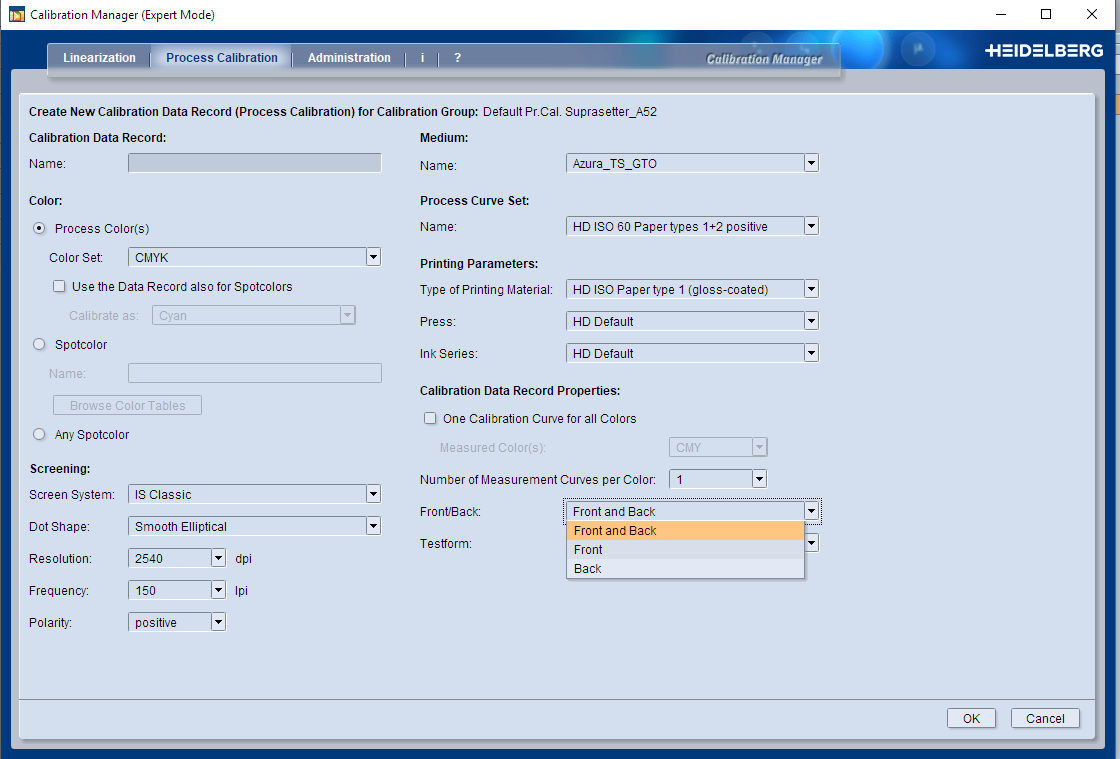

Там в экспертном режиме вроде можно создавать набор кривых для лица/оборота.



Последнее редактирование:
Calibrarion group применяется в целом к Output Plan'у. Из него выбираются такие Data Record'ы, которые соответствуют указанным в них условиям, т.е. вид растра, линиатура, колорант, лицо/оборот итд.

  • Спасибо
Реакции: sasa
Может быть имеется ввиду, что надо в один Output Plan положить лицо+оборот вместе, при этому process calibration должен сработать отдельно на лицо и оборот в соответствии с тех. условиями по разному?

Output Plan и так один. В нем указывается Calibration Group, из которого само выбирается нужное условие.

TRANTOR сказал(а):
Output Plan и так один. В нем указывается Calibration Group, из которого само выбирается нужное условие.
Нажмите, чтобы раскрыть...
Это понятно. Но условие либо front либо back. Или можно сделать несколько условий в одном Output Plan учитывающие лицо и оборот?

В смысле "либо front либо back"? Для лица одни кривые, для оборота другие. Оно и будет "либо". Calibration Group одна, а Data Record'ы в ней разные для лица и для оборота.

  • Спасибо
Реакции: Linxy и akropin
Так.
Похоже , что неправильно сформулировал вопрос.
Итак, что я сделал, и что хочу получить в результате.

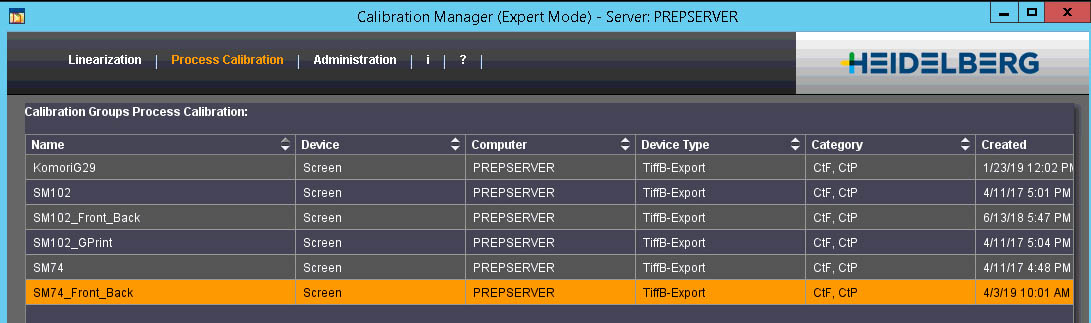

Я создал Calibration Group с названием SM74_Front_Back:

117309

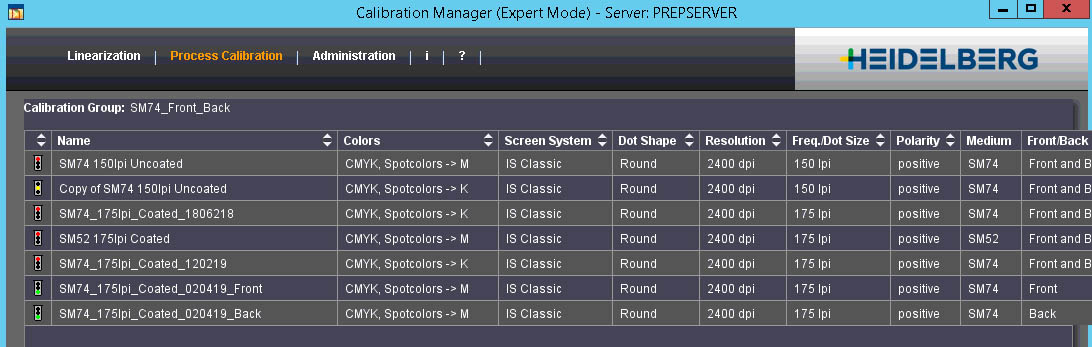

Она содержит следующие Data Records:
SM74_175lpi_Coated_020419_Front с кривыми для верха
SM74_175lpi_Coated_020419_Back с кривыми для оборота

117311

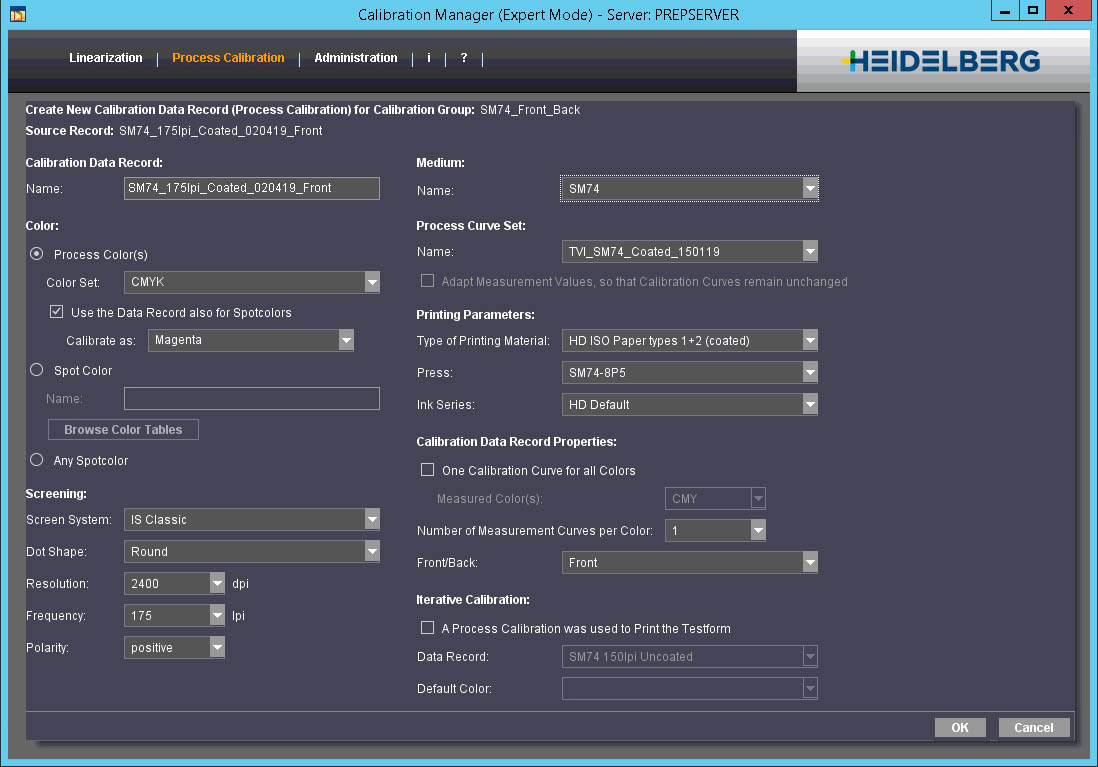

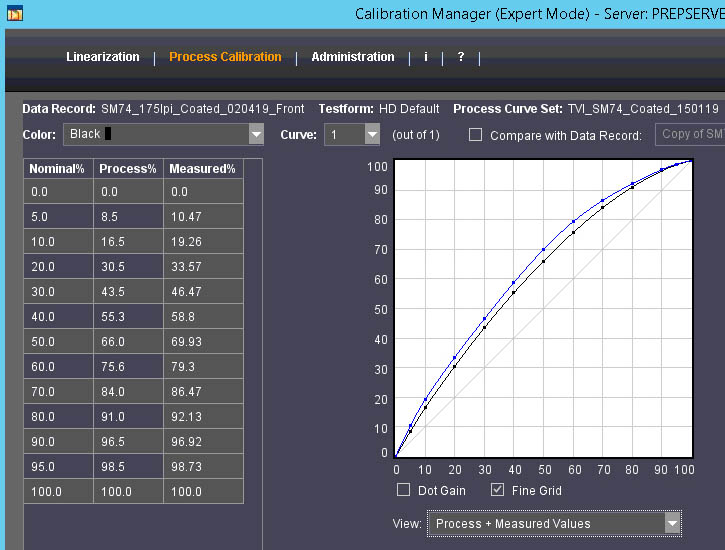

Пример одной из кривых (верх):

117313


117312

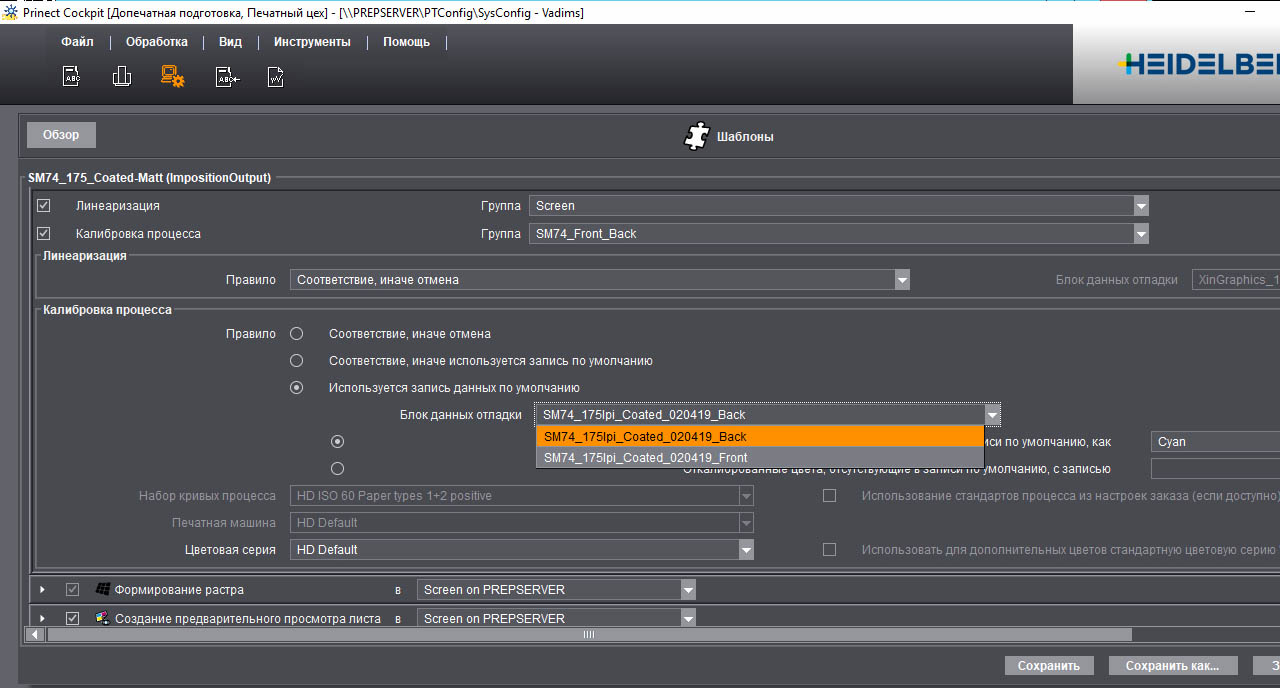

Далее, в шаблоне для инпозиции я вижу такую картинку:

117314


Вроде то, чего и хотел... :)
То, да не то.
Ведь получается, что выбираю или одно или другое.
И получается что надо "руками" верхи монтажей посылать на один шаблон, а низы на другой.
Вот он и вопрос, КАК сделать так, чтобы это было автоматически.
Где я неправильно что-то указал.

Подозреваю, что надо как-то в Data Records загнать обе кривые для верха и низа.
Но не знаю что для этого надо сделать.

Жду поддержки... :)


Вложения

  • Calibration Data Record.jpg
    Calibration Data Record.jpg
    138.6 КБ · Просм.: 391

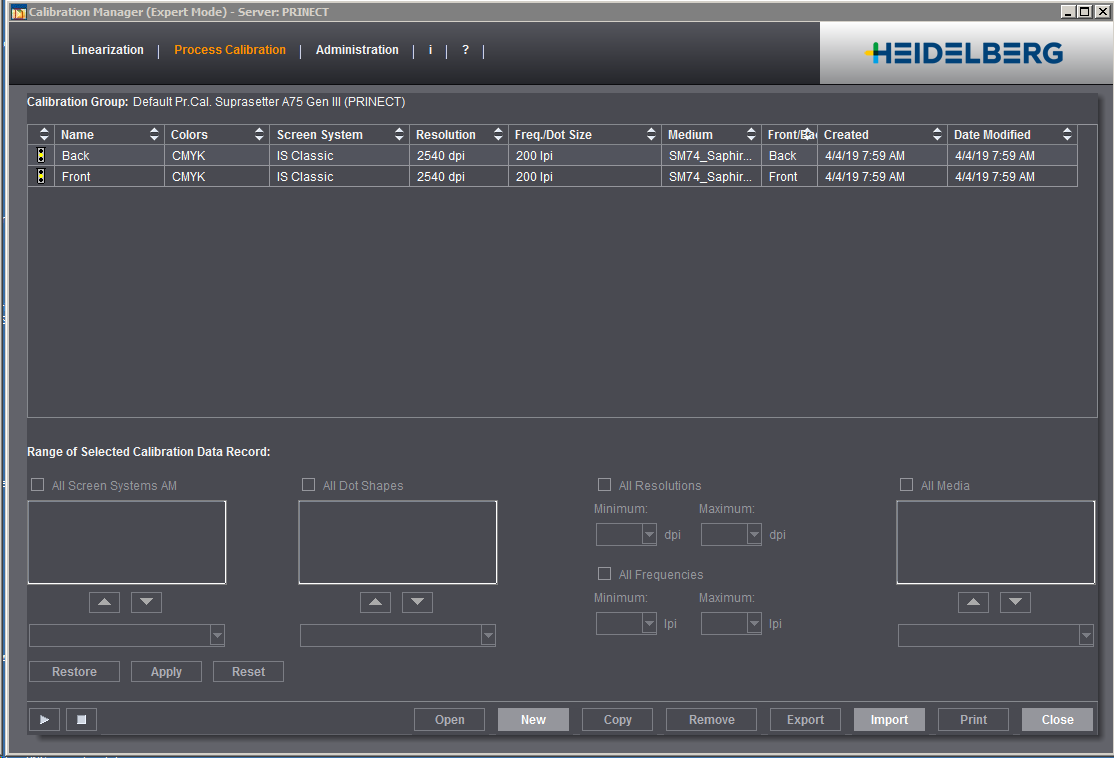

Не нужно создавать отдельную группу. В одной группе заводите два набора кривых
117317

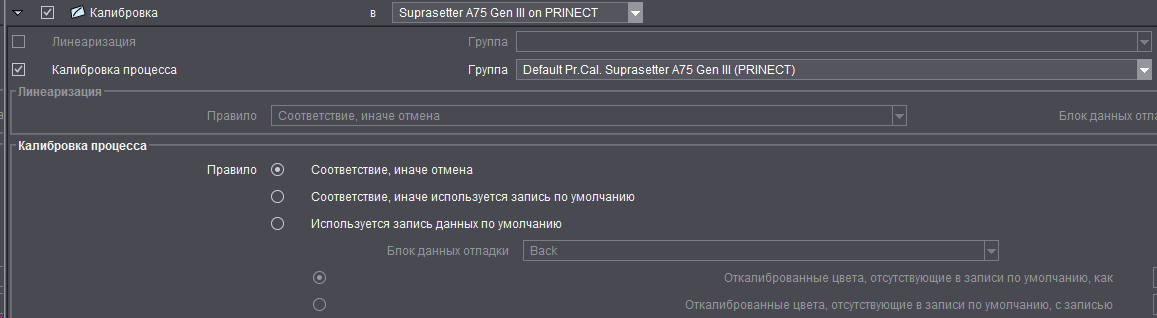

В шаблоне выбираете эту группу
117318

Система сама выберет нужную кривую.

  • Спасибо
Реакции: sasa
Dima.4 сказал(а):
Не нужно создавать отдельную группу. В одной группе заводите два набора кривых
Посмотреть вложение 117317
В шаблоне выбираете эту группу
Посмотреть вложение 117318
Система сама выберет нужную кривую.
Нажмите, чтобы раскрыть...
Спасибо.
Я увидел, что "не ту" кнопочку нажал.
Попробую.

Dima.4 сказал(а):
Не нужно создавать отдельную группу. В одной группе заводите два набора кривых
Посмотреть вложение 117317
В шаблоне выбираете эту группу
Посмотреть вложение 117318
Система сама выберет нужную кривую.
Нажмите, чтобы раскрыть...
Не получилось.
Видала ошибку.
В чём-то другом дело, видимо.

А какую ошибку? Может критерии выбора не срабатывают: бумага, пластина, краски, тип растра, линиатура и т.д.

  • Спасибо
Реакции: akropin
Должно работать. Повнимательнее посмотрите соответствие критериев Process calibration и Output plan.

Dima.4 сказал(а):
А какую ошибку? Может критерии выбора не срабатывают: бумага, пластина, краски, тип растра, линиатура и т.д.
Нажмите, чтобы раскрыть...
Пишет:
Renderer ERROR: XMR: Process calibration not available for screen system IS Classic (resolution 2400.0, dot shape: Round) and color Black!
Если же отметить "Использовать запись данных по умолчанию" и выбрать любую из этих двух записей, то процесс идёт.

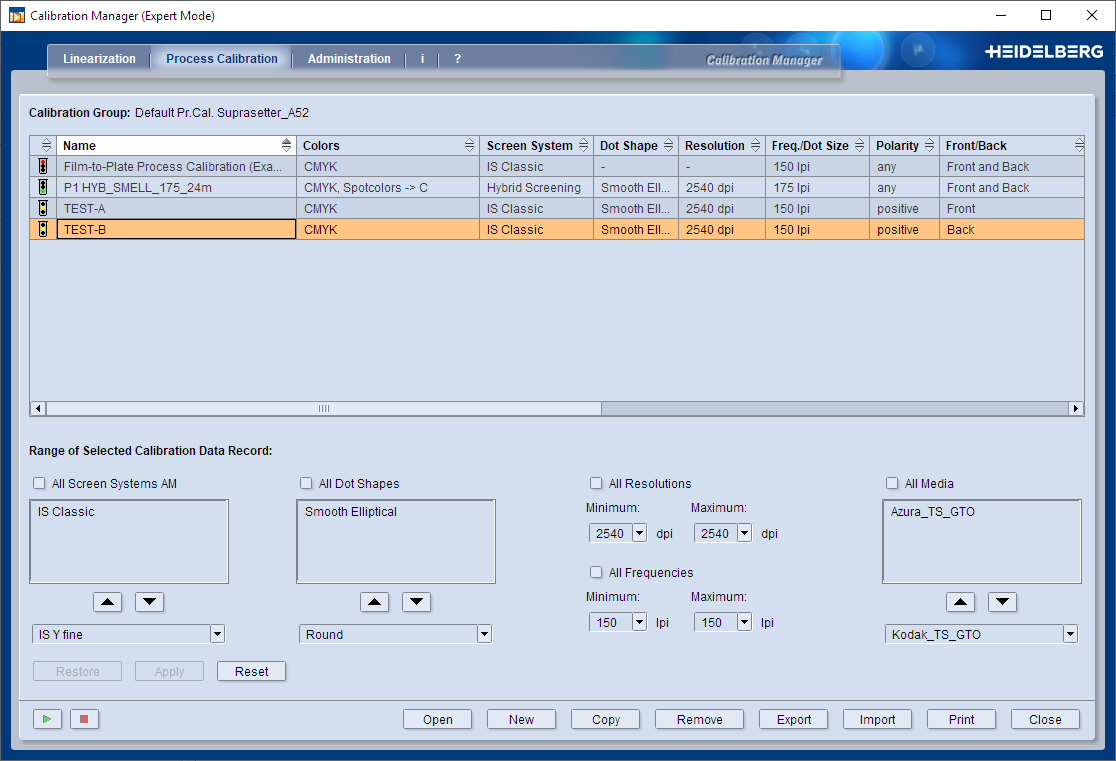

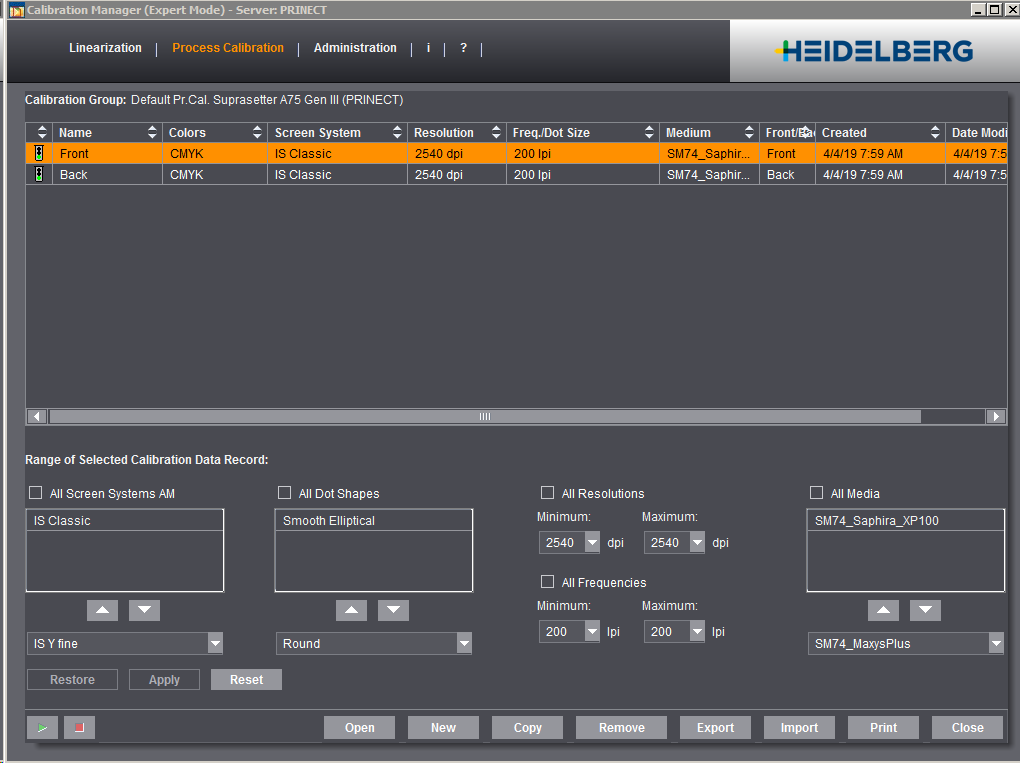

Здесь настраиваются критерии для кривых:
117361

А здесь параметры вывода:
117362

Растр везде указан одинаковый:
IS Classic
Round
2400 dpi
175 lpi
