[AI CC-CC2022] Проблема с обработкой контуров

  • Автор темы Автор темы Таня
  • Дата начала Дата начала
я не знаю))) они вроде уже как то сами разрезали, просто между мной и типографией стоят ничего не понимающие посредники, то есть заказчики, которые тупо говорят, что все плохо надо исправить!😝 ладно... черт с ними)

На самом деле, даже это расхождение - иллюзия отображения на дисплее.

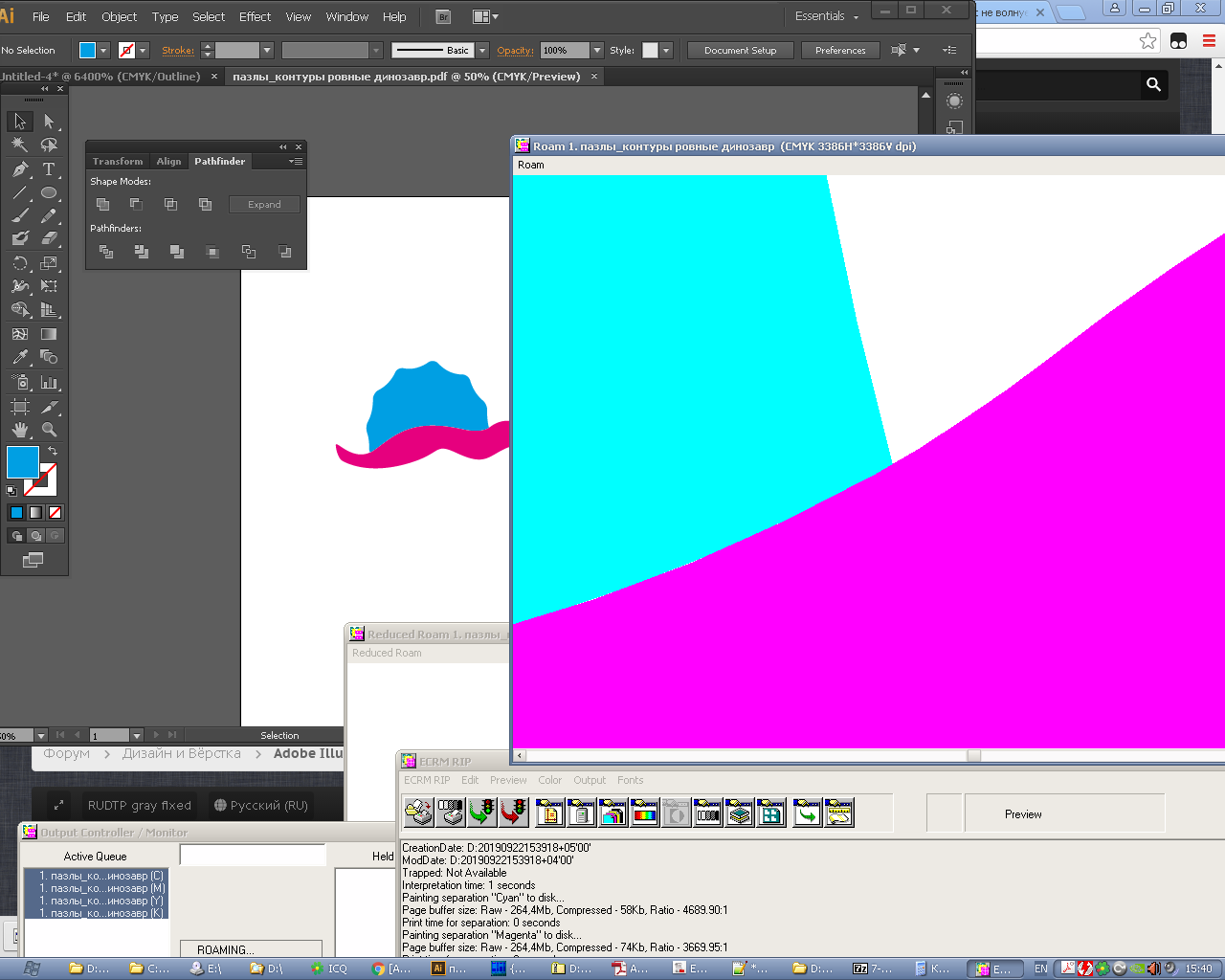

Вот для примера ваш динозавр на РИПе - прилегание идеальное

  • Спасибо
Реакции: Таня
всё! теперь буду ваши скрины им с умным видом кидать и говорить про "аппроксимация кривых Безье отрезками прямой на экране" пусть попробуют что то возразить) спасибо;)

  • Спасибо
Реакции: ~RA~
Если это для плотерной или лазерной резки, то в любом случае надо убирать двойные линии просто удалив их. Иначе нож будет проходить по ним два раза. Разбейте фигуры на отдельные кривые и удалите лишние. Почему контуры должны быть замкнуты не понятно.

evgeny_morg сказал(а):
Если это для плотерной или лазерной резки, то в любом случае надо убирать двойные линии просто удалив их. Иначе нож будет проходить по ним два раза. Разбейте фигуры на отдельные кривые и удалите лишние. Почему контуры должны быть замкнуты не понятно.
Нажмите, чтобы раскрыть...
Да запросто. На первом скриншоте замкнутые разноцветные шейпы, которые надо вырезать

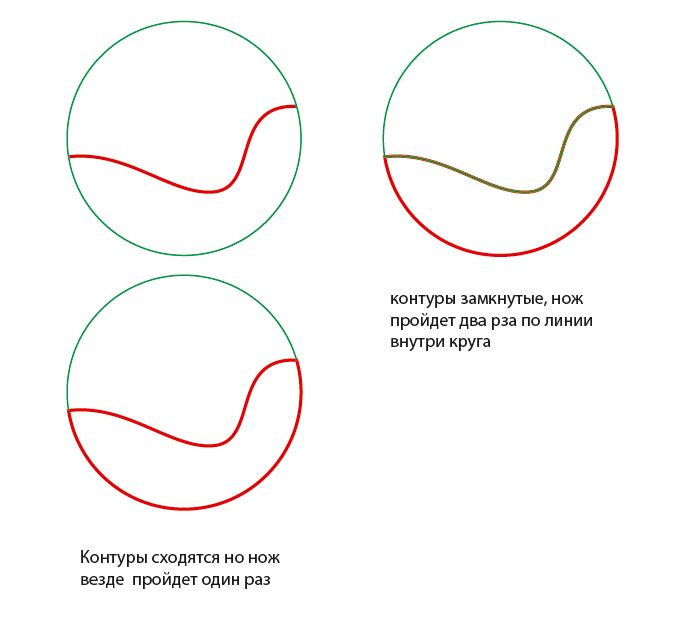

Черный контур может остаться замкнутый а зеленый замыкать не надо тогда, или наоборот. Цвет в данном случае не нужет в принципе. Режется же все из одного материала.

в 9-ом сообщении вообще контуры без всяких цветов.

В постановке задачи было сказано
Таня сказал(а):
в иллюстраторе надо сделать, чтобы все линии точно сходились у объектов
Нажмите, чтобы раскрыть...
Т.е. объекты замкнуты и соприкасающиеся границы совпадают
В противном случае, задача гораздо более проста

сходились и замкнуты это разные вещи

Я чтото не пойму: вы меня или топикстартершу за Советскую власть агитируете? '))'

если нужно чтобы пересекающиеся контуры были идеальны и замкнуты используйте инструмент Chaper Tool. Пример обработки в файле
контур

А они сейчас разве не идеальны и замкнуты?

посмотрите приложенный файл и сравните с исходным

Идея, с одной стороны, здравая, но с другой - имеем дополнительно четыре сдвоенных узла, а это для плоттерной резки, насколько я понимаю, тоже не шибко хорошо. Вдобавок, улучшение довольно спорное - артефакты на экранной превью все равно есть, хоть и иного рода а точность не факт что вообще улучшается.
