[CDR 2017-2021] Проблема. Сильное увеличение размера изображения при экспорте в TIF

[LudmilaOst]

Добрый день! Может кто-то сталкивался с похожей проблемой, прошу дать совет!

Нарисована схема (план эвакуации при пожаре) в Corel 2020. Размер изображения точно 600х400 мм, текст, прямые линии, стрелки, знаки эвакуации, ничего особенного.

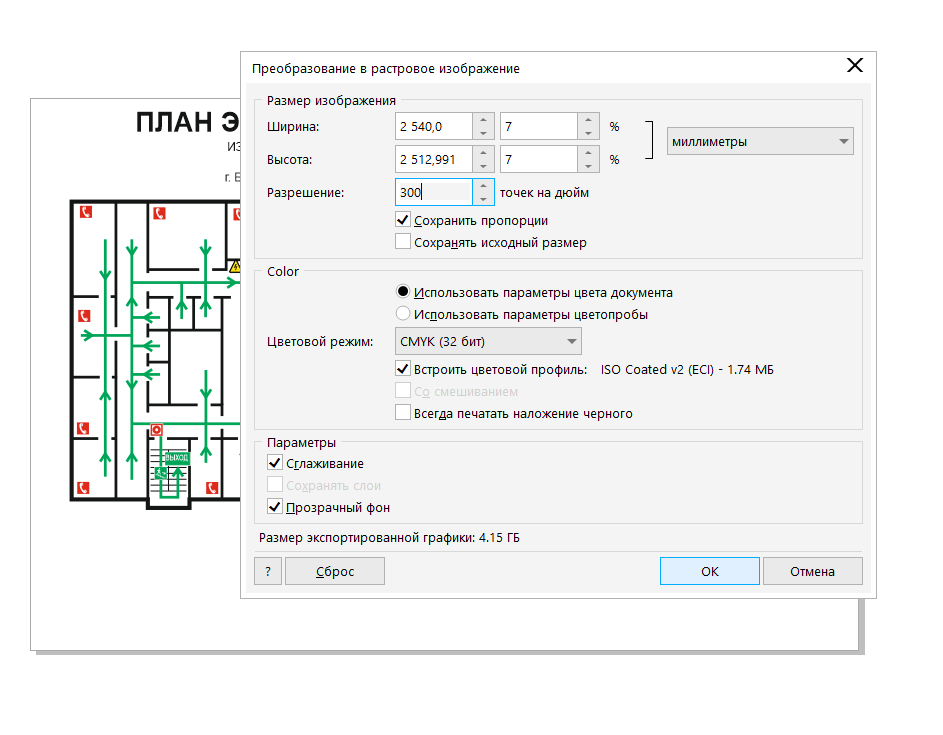

При экспорте в TIF для печати размер изображения резко увеличивается, примерно до 3000х2500 мм.
Все проверила уже вдоль и поперек, ничего лишнего нет.
Схемы я рисую много лет, но был перерыв, сменился ноутбут, установлен CorelDraw Technical Suite 2020.
Попробовала установить Corel 2021 такая же проблема, а так же в Corel X8 (на нем я рисовала на старом компьютере).

Отрисовано много, но типография мои макеты не может обработать.

Прошу помощи! Что это может быть?



[Jeine]

Видимо, что-то случилось.



[Drawer]

текст, прямые линии, стрелки, знаки эвакуации, ничего особенного

в TIF для печати

Зачем?

размер изображения резко увеличивается, примерно до 3000х2500 мм.

Без ppi это просто цифры, на них можно смотреть



[_MBK_]

При экспорте в TIF для печати размер изображения резко увеличивается, примерно до 3000х2500 мм.

Прям резко выхватывает у вас клавиатуру и вместо ваших 600×400 ставит 3000×2500? Шибко умный ИИ стал, грит, ему виднее!



[izrukvruki]

Добрый день! Может кто-то сталкивался с похожей проблемой, прошу дать совет!

Нарисована схема (план эвакуации при пожаре) в Corel 2020. Размер изображения точно 600х400 мм, текст, прямые линии, стрелки, знаки эвакуации, ничего особенного.
При экспорте в TIF для печати размер изображения резко увеличивается, примерно до 3000х2500 мм.
Все проверила уже вдоль и поперек, ничего лишнего нет.
Схемы я рисую много лет, но был перерыв, сменился ноутбут, установлен CorelDraw Technical Suite 2020.
Попробовала установить Corel 2021 такая же проблема, а так же в Corel X8 (на нем я рисовала на старом компьютере).

Отрисовано много, но типография мои макеты не может обработать.

Прошу помощи! Что это может быть?

Technical Suite 2020 не пользовался для работы, но наверное там как и в CorelDraw:
укажите размер в мм и задайте разрешение 300dpi.
Возможно лучше стоит сохранить в PDF? все векторное останется и размер файла будет в разы меньше.



[Старкрафт]

Размер изображения точно 600х400 мм,
Все проверила уже вдоль и поперек, ничего лишнего нет.

Если открыть файл и нажать F4, то может оказаться, что где-то там, в углу, нарисован неприметный квадратик и при экспорте он тоже записывается.
А если нет, то текст может чудить, добавляя размеры, которых нет. Выделить всё Ctrl+Q. Либо вызвать скрипт: Меню > Инструменты > Сценарии > Выполнить сценарий > Converter.ConvertAllToCurves



[LudmilaOst]

Зачем?

Без ppi это просто цифры, на них можно смотреть

В типографии переводят в TIF для печати на их принтере, видимо такое у них требование. Никогда я сама это не делала, а тут оказалась вот такая проблема.
Разрешение 300 ppi, тут никаких изменений нет.



[LudmilaOst]

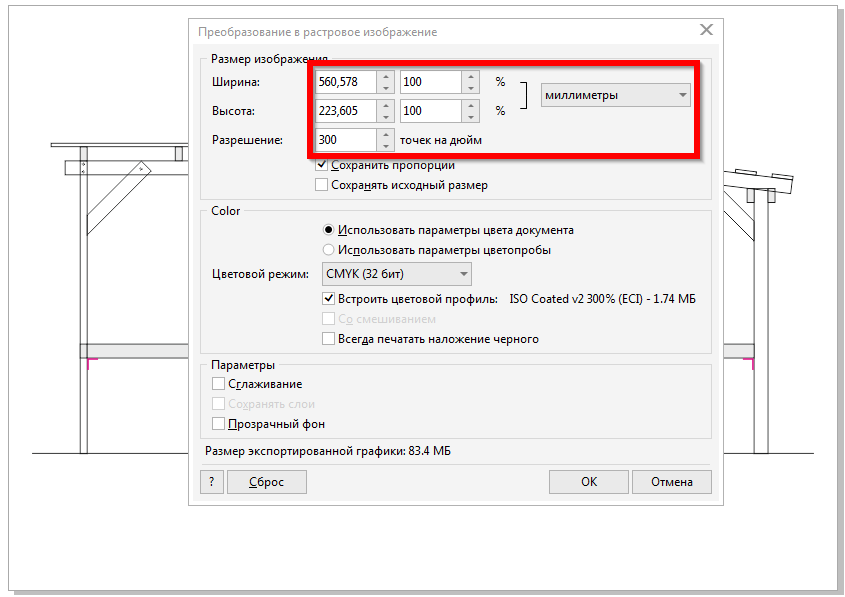

Technical Suite 2020 не пользовался для работы, но наверное там как и в CorelDraw:
укажите размер в мм и задайте разрешение 300dpi.
Возможно лучше стоит сохранить в PDF? все векторное останется и размер файла будет в разы меньше.

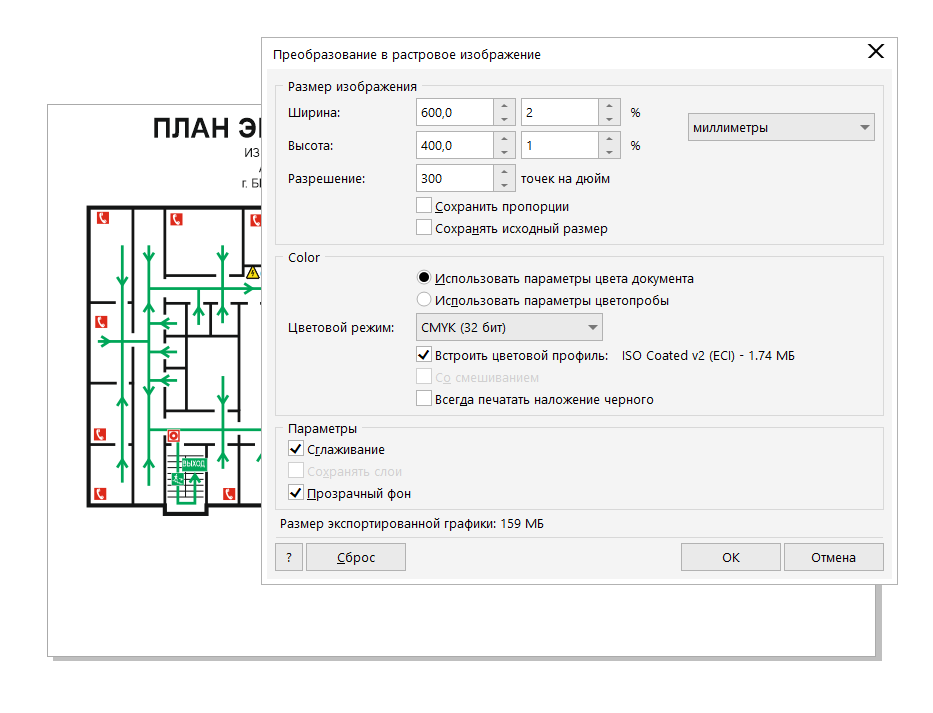

Посмотреть вложение 158087

я пробовала изменять в этом выделенном окошке размеры, подставляла нужные. Изображение становится очень маленькое



[MrDesigner]

Если уж вам нужен растр, попробуйте растрировать макет прямо в кореле. Там (CorelDraw Technical Suite 2020) такая возможность есть?

Выделить всё, Bitmaps - Convert to Bitmap...

Клик правой клавишей мыши по получившемуся битмапу - Save Bitmap As... Выбрать формат TIF.

Проверить конечный размер получившегося битмапа.



[Jeine]

Если уж вам нужен растр, попробуйте растрировать макет прямо в кореле.

Для чего?



[MrDesigner]

Не по теме:

В типографии переводят в TIF для печати на их принтере, видимо такое у них требование. Никогда я сама это не делала, а тут оказалась вот такая проблема.

ТС по-другому не хочет или не знает.



[Jeine]

Так там

переводят в TIF

а не

Convert to Bitmap

Ещё раз спрашиваю:

Для чего?

Как это приблизит к переводу в tif?



[MrDesigner]

я пробовала изменять в этом выделенном окошке размеры, подставляла нужные. Изображение становится очень маленькое

прозрачный фон не нужен. 100% должно быть установлено в полях ширины и высоты.



[MrDesigner]

Так там

а не

Ещё раз спрашиваю:

Как это приблизит к переводу в tif?

ДЕВУШКА ПО-ДРУГОМУ НЕ УМЕЕТ.

зы. больше не комментирую.



[_MBK_]

Вы посчитать то можете на калькуляторе? 600 миллиметров при разрешении 300 dpi это много тысяч пикселов. Неужели вам такое огромное действительно надо?



[LudmilaOst]

Если открыть файл и нажать F4, то может оказаться, что где-то там, в углу, нарисован неприметный квадратик и при экспорте он тоже записывается.
А если нет, то текст может чудить, добавляя размеры, которых нет. Выделить всё Ctrl+Q. Либо вызвать скрипт: Меню > Инструменты > Сценарии > Выполнить сценарий > Converter.ConvertAllToCurves

Спасибо за идею! После F4 вижу огромное пустое (?) поле и в центре мой макет.
Попробовала выделить только то что мне нужно и скопировать на новую страницу, размер изображения совсем не тот!



[suntory]

пробовала изменять в этом выделенном окошке размеры, подставляла нужные.

Зачем менять? Вам какой размер нужен?
Тут у вас уже 600х400

Изображение становится очень маленькое

Как вы это определяете?



[LudmilaOst]

Если уж вам нужен растр, попробуйте растрировать макет прямо в кореле. Там (CorelDraw Technical Suite 2020) такая возможность есть?

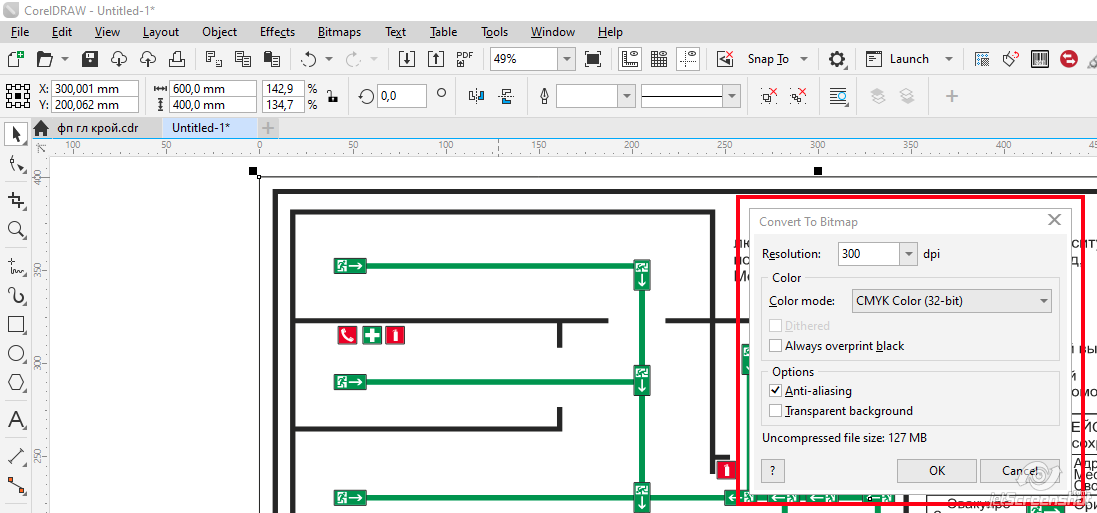

Выделить всё, Bitmaps - Convert to Bitmap...

Посмотреть вложение 158094

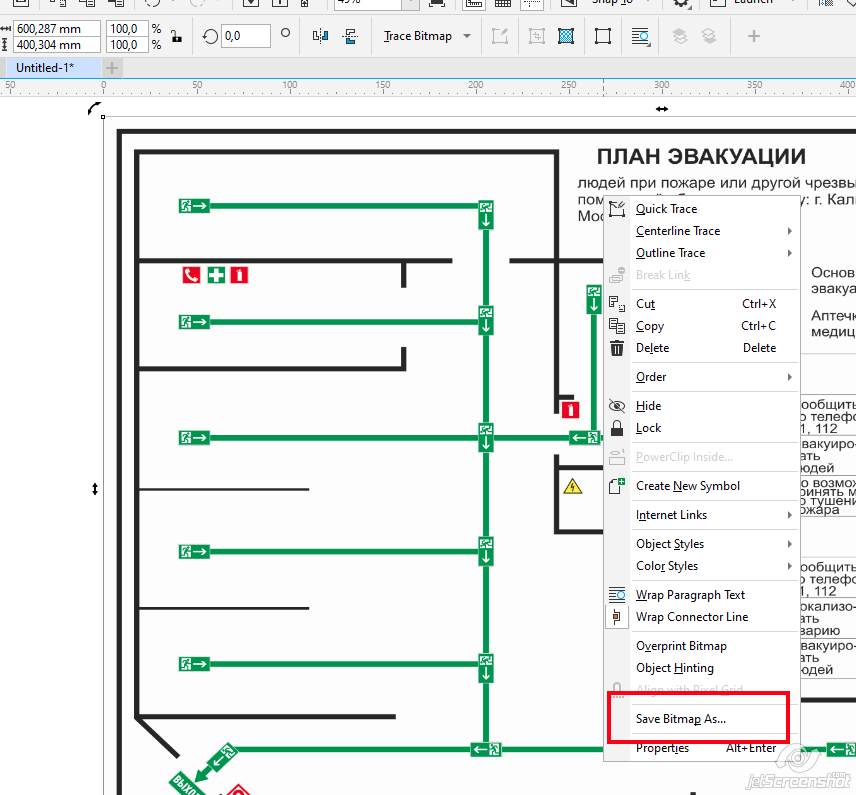

Клик правой клавишей мыши по получившемуся битмапу - Save Bitmap As... Выбрать формат TIF.

Посмотреть вложение 158095

Проверить конечный размер получившегося битмапа.

Вы правы, проблема не в переводе в TIF, а в размере моей картинки. Что с ней не так я не могу понять, ничего особенного не рисовала, все как обычно



[Jeine]

1. Проверить в режиме каркаса.
2. Разгруппировать всё и поискать выделением мышью всё вовне картирки но в поле просмотра F4



[LudmilaOst]

Зачем менять? Вам какой размер нужен?
Тут у вас уже 600х400

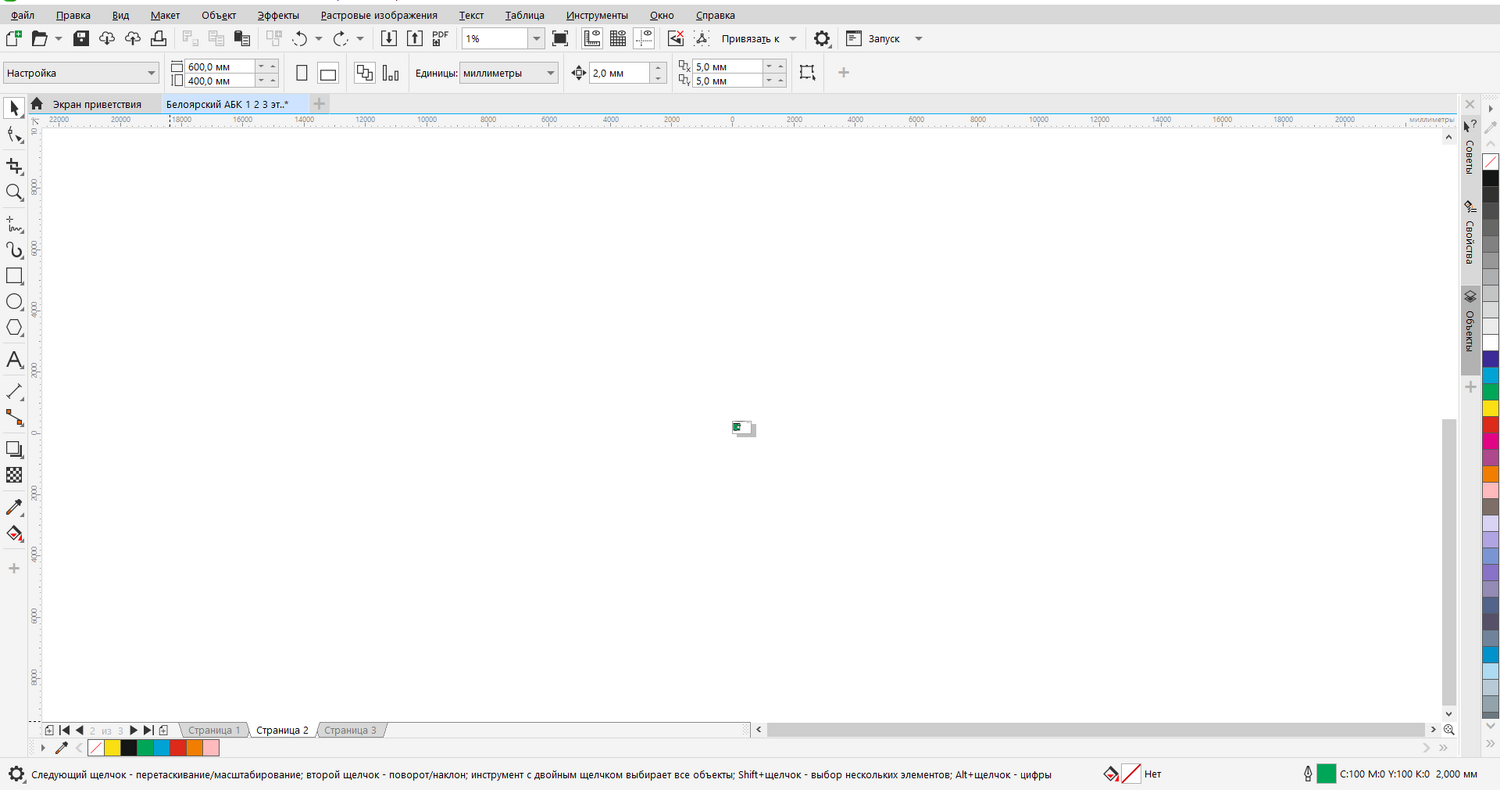

Посмотреть вложение 158097

Как вы это определяете?

Вот так на экране после F4. У меня макет не принимает типография, говорят косяк какой-то
