[CDR X5-X8] пунктирная кривая из нескольких абрисов???

[Jeine]

намекаю



[carry]

Кстати, ды - хотелось бы уточнить у ТС чего же именно он хочет добиться? Кучи маленьких отрезочков, без толщины, в "2 точки" (начало и конец), или абрис подразумевал что-то более изощренное?



[_MBK_]

Cудя по картинке это именно "разбить кривую на отдельные отрезки"
На что какбы намекает данная фраза

под лазерную порезку нужно подготовить документ в кореле.
в нем есть фигурная перфорация.
чтобы станок понял как ему резать перфорацию ему нужны маленькие обрисы по контуру перфорации



[carry]

Вот это словосочетание "маленькие обрисы по контуру перфорации" меня что-то настораживает.



[_MBK_]

Согласен, фраза феерическия и ТС вообще большой оригинал
Но с точки зрения Кэпа-технолога для станка предпочтительнее, действительно, отдельные отрезки. А никак не пунктирная линия или пунктирная линия, переведенная в группу замкнутых объектов



[olegkb08]

А чем у вас по прямой сделано? Blendom?

нет, абрис 5 мм и его копии через 5 мм



[olegkb08]

Да ну?

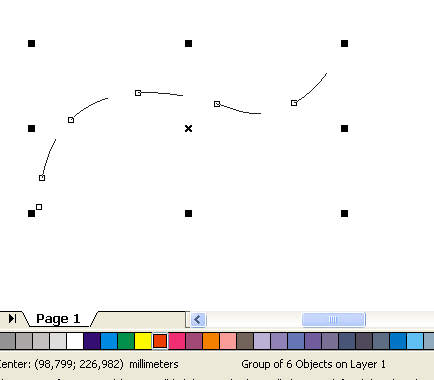

Посмотреть вложение 79807
Вы их просто готовить не умеете!

ТО ЧТО НУЖНО! но я и правда не могу так сделать мучаюсь, но не получается. Если не трудно - подскажите как делаете!
К примеру я сохраняю 5мм абрис как узор аэрозоля, но потом применив его к абрису не могу его разъеденить - получается аналог пунктирной линии(((



[carry]

Придумала. Из разряда правой ногой через левое ухо
Рисуем линию, которая должна быть. Дублируем её на тоже место сверху первой. Верхней линии задаем толщину, любую. И ставим стиль линии пунктирный (это только начало фокуса!). Переводим верхнюю пунктирную линию в "фигуру" (Ctrl+Shift+Q). А теперь берем и делаем этом переведенной в кривопрямоугольные объектики линией Trim на нижнюю одинарную сплошную. И тогда она нарезается отрезочками!



[olegkb08]

Придумала. Из разряда правой ногой через левое ухо
Рисуем линию, которая должна быть. Дублируем её на тоже место сверху первой. Верхней линии задаем толщину, любую. И ставим стиль линии пунктирный (это только начало фокуса!). Переводим верхнюю пунктирную линию в "фигуру" (Ctrl+Shift+Q). А теперь берем и делаем этом переведенной в кривопрямоугольные объектики линией Trim на нижнюю одинарную сплошную. И тогда она нарезается отрезочками!

Спасибо огромное!!!!!!!!!



[olegkb08]

Да ну?
Посмотреть вложение 79807
Вы их просто готовить не умеете!

Но все равно вопрос к Вам! Как вы это сделали с помощью артистик браш?



[_MBK_]

Ну как я понимаю у вас проблема из артистической группы кучу отрезочков сделать? Так именно Катя в соседней теме прдлагала решение - сперва разгруппировать с контрольной кривой а потом сделать Break артистик медиа - обьект превратится в искомую группу черточек



[olegkb08]

Ну как я понимаю у вас проблема из артистической группы кучу отрезочков сделать? Так именно Катя в соседней теме прдлагала решение - сперва разгруппировать с контрольной кривой а потом сделать Break артистик медиа - обьект превратится в искомую группу черточек

это я понял, но может быть вы делали каким-то другим способом?



[_MBK_]

это я понял, но может быть вы делали каким-то другим способом?

А этот способ чем плох?
Катин вариант даже в чем то проще варианта с кистями. Однако, у вышеописанных вариантов есть серьезный недостаток - по условию задачи нужно жестко задавать длину штриха и промежутка, а подобными способами они плохо регулируются.
Предлагаю еще один вариант из разряда в левое ухо стоя в гамаке, в котором данный недостаток отсутствует:

Промежуток между штрихами в данном случае - диаметр окружности, а длина штриха - шаг бленда минус длина окружности. С определенной степенью точности при поправке на криволинейность.



[carry]

Да, у Корела размер и промежутки в пунктирной линии задаются не в миллиметрах (а в мифеческих "дотах"), что есть неудобно. Шарики в этом отношении лучше будут еще и тем, что при распределении по кривой их не будет плющить. А прямые можно тоже блендом изображать, там настроек много, просто не все в них закапываются.



[_MBK_]

А прямые можно тоже блендом изображать, там настроек много, просто не все в них закапываются.

Блендом прямые нельзя - они при установке вдоль кривой так прямыми отрезками и останутся, а это не комильфо. Зато будут строго одинаковой заданной длины. Короче, нет в жизни совершенства. Выбирай, но осторожно. Но выбирай.



[carry]

А на прямых вообще направляющих не надо. Один объект в начале, дублируем его же в конец нужного отрезка. И ставим бленд с нужным расстоянием между объектами. Потом, если надо, отцепляем бленд, разгруппировываем.



[_MBK_]

На прямых вообще топиковый вопрос смысла не имеет - элементарно можно надублировать по прямой столько отрезков сколько надо



[carry]

Поштучно?



[lev]

Можно макросом нарезать

Sub Curve_divider()
  Dim sp As SubPath
  d = Val(InputBox("Insert distance", , 5))
  Optimization = True
  ActiveDocument.Unit = cdrMillimeter
  ActiveDocument.BeginCommandGroup ("Divider")
  For Each sp In ActiveShape.Curve.SubPaths
    For i = sp.Length To 0 Step -d
      sp.BreakApartAt i, cdrAbsoluteSegmentOffset
    Next i
  Next sp
  For i = ActiveShape.Curve.SubPaths.Count To 1 Step -1
    If i Mod 2 = 0 Then
      ActiveShape.Curve.SubPaths(i).Nodes.All.Delete
    End If
  Next i
  ActiveDocument.EndCommandGroup
  Optimization = False
  ActiveWindow.Refresh
  Refresh
End Sub



[Alter_Ego]

в моем китайском лазерном гравере есть встроенная функция перфорации, настраиваемая. Думаю в фирменных тем более она присутствует
