[CDR 2026] Шаблон для кровли

[Jeine]

Так я нигде не нашёл чёткого ТЗ.
А нет ТЗ - результат ХЗ.



[zollinger]

Так его и не было А также не было толщины металла, не было радиуса изгиба... Рисуем картинки, когда нужен инженерный расчет. Впрочем, у меня примерная толщина металла учитывается, для стандартной оцинковки



[Emergency]

работают неправильно

Уже успели испробовать на бумажных черепицах?
Я вот тоже смотрел, смотрел и не мог понять этот ребус.



[zollinger]

Имеются лишние объекты

Это не лишние объекты. Это линии фальцев. ТСу, по идее, вообще эти объекты не нужны, ему чертеж нужен, он цветные фигуры нарисовал просто для понимания нами



[zollinger]

Уже успели испробовать на бумажных черепицах?
Я вот тоже смотрел, смотрел и не мог понять этот ребус.

Все правильно складывается. Там нюанс в контексте именно размещения металлической черепицы. Почитайте тред, и сообщения @Asvad, у него есть сомнения в том, что там именно ромб



[zollinger]

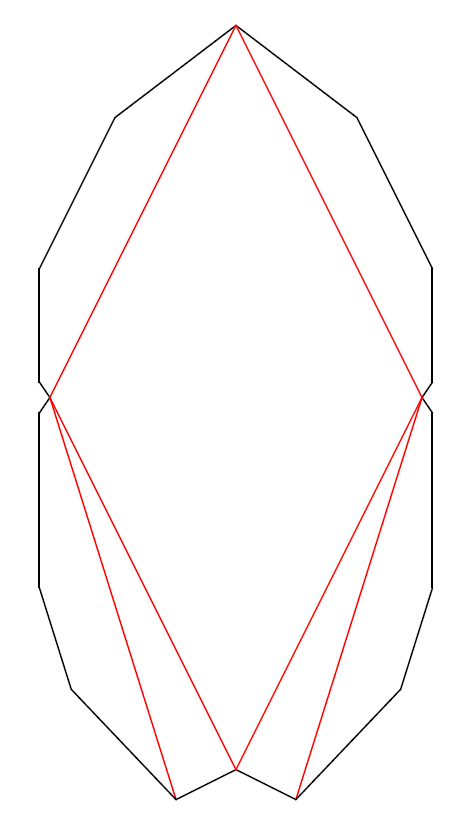

Добавил контуры для фальцев красным и контур для вырубки черным. Цветные элементы без обводок.
То есть если цветные удалить, остается чистый чертеж вырубки и фальцовки



[Emergency]

у него есть сомнения в том, что там именно ромб

Наверное это от крыши зависит - для плоской - ромб, а для маковки - не ромб.

Все правильно складывается.

Опробовали по способу Asvad? Судя по его фотографии, задние отгибы должны уменьшаться по высоте - иначе не влезут.



[zollinger]

Пусть этим ТС озаботится, ему нужно, наверное. Я ничего не знаю про черепицу



[Emergency]

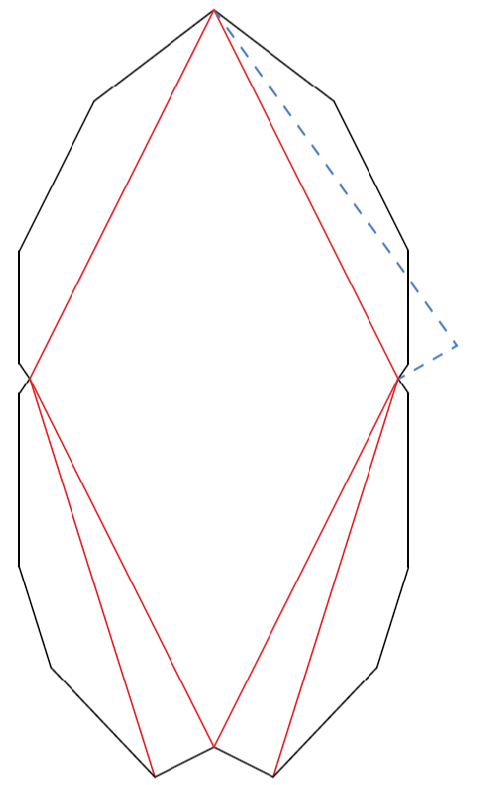

Обрез не должен выходить за голубой пунктир, повторяющий форму красного треугольника, иначе следующая плитка на него не ляжет. Но это умозрительно - примерять не пробовал и есть сомнения, так как на фото чешуя выпуклая (или мне так кажется). А вообще хрень получается, так как некуда заправлять уши передней части. Похоже я запутался.
Может попробуете собрать этот пазл?



[zollinger]

Есть образец от тс, на него и ориентируемся. Нет смысла гадать. Ему нужно - пусть проверяет



[МАХ]

Фото образцов прикрепил. Это все ТЗ. То из чего я рисовал исходник. Никаких других сведений пока не имею. Ромб всегда является ромбом. Чещуя такая используется для купола. Верхняя часть фальцуется в обратную сторону.
Огромнейшее спасибо за файлы, все пересмотрел. Если поделитесь макросом, буду примного благодарен.
