Сложные выкройки - в чем?

  • Автор темы Автор темы egorus2010
  • Дата начала Дата начала

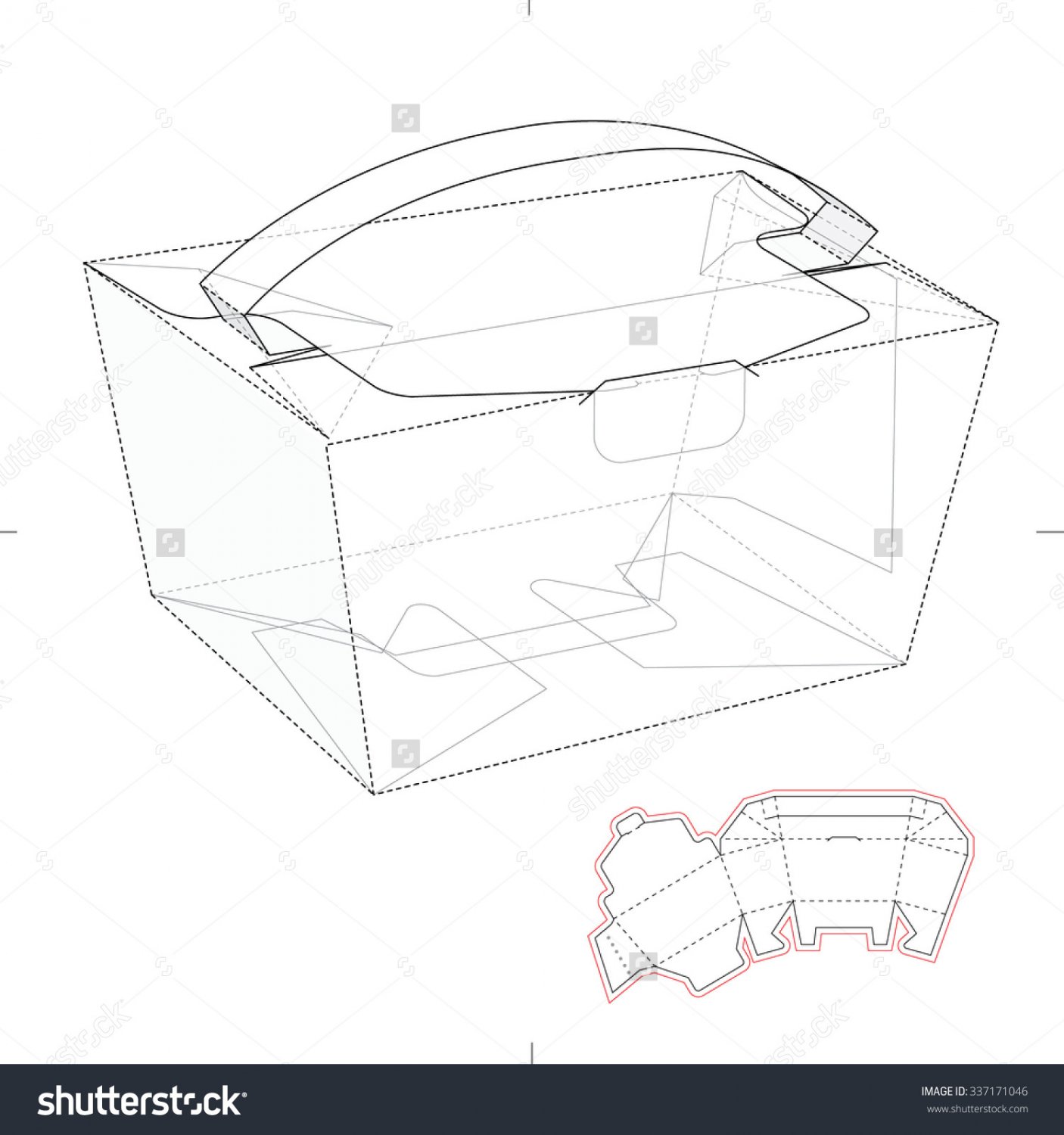

@sambaynu, Ага, попробуй в этом любом спец. САПРе так избирательно картон загнуть (как ручку на первой картинке или на ребре второй)!
Импакт, артиус, пакедж так не могут.
Мне кажется, это какой-то САПР, но не упаковочный, или что-то вроде скетчапа.

Последнее редактирование модератором:
Spirit412 сказал(а):
@sambaynu, Ага, попробуй в этом любом спец. САПРе так изберательно картон загнуть (как ручку на первой картинке или на ребре второй)!
Нажмите, чтобы раскрыть...
Потратил драгоценное время. Нравится?
Если я говорю "знаю", значит знаю.

В артиусе, по биговкам... Я знаю, с некоторых пор там так можно.
Но как вы сделаете ручку как у на первой картинке?

Spirit412 сказал(а):
В артиусе, по биговкам... Я знаю, с некоторых пор там так можно.
Но как вы сделаете ручку как у на первой картинке?
Нажмите, чтобы раскрыть...
Делать не буду, ибо времени нет. Объяснять как - тем более, поскольку это в разы дольше. Но это делается если захотеть и изучить инструмент.

Spirit412 сказал(а):
@egorus2010, не понял вопроса.

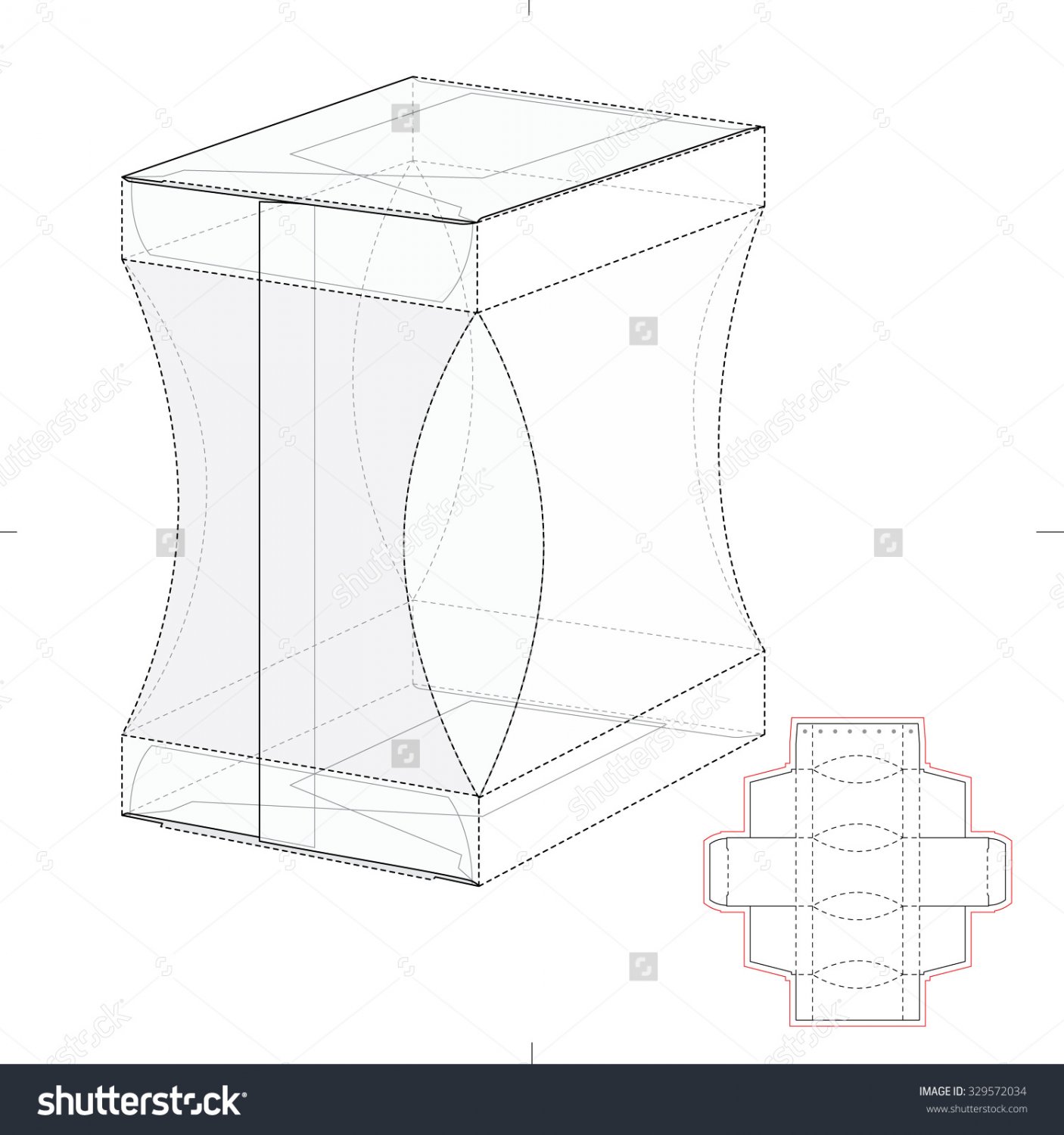

Недавно на шаттерстоке увидел серию рисунков с интересной визуализацией. Может кто знает как такое сделать?
Посмотреть вложение 104439
Посмотреть вложение 104440
Нажмите, чтобы раскрыть...

Кажется мне, что самый простой вариант — спросить у автора )
www.vlad.plus

@sambaynu, Я знаю только один вариант - сделать кучу биговок по длине такой ручки. Такое делал. Но как-бы не то.

Spirit412 сказал(а):
@sambaynu, Я знаю только один вариант - сделать кучу биговок по длине такой ручки. Такое делал. Но как-бы не то.
Нажмите, чтобы раскрыть...
Вместо Crease используется линия Bend для обособления изгибаемой панели. В 3D используется инструмент Bend Panel.
Вот, как раз сейчас делал. Это имитация тряпочной ленты, но суть не меняется.


  • Спасибо
Реакции: AlexRemik и Spirit412
@sambaynu, Спасибо огромное. Домой доберусь... обязательно проверю

Spirit412 сказал(а):
@sambaynu, Ага, попробуй в этом любом спец. САПРе так избирательно картон загнуть (как ручку на первой картинке или на ребре второй)!
Импакт, артиус, пакедж так не могут.
Мне кажется, это какой-то САПР, но не упаковочный, или что-то вроде скетчапа.
Нажмите, чтобы раскрыть...
ArtiosCAD как раз для этого заточен, с 3Д модулем.

Spirit412 сказал(а):
@КоньЕстДетей, спасибо
Нажмите, чтобы раскрыть...

Вот что он ответил:
Bună ziua, lucrările respective sunt făcute manual în Adobe Illustrator. Sunt softuri specializate CAM acestea fiind dedicate industrie de profil pentru productie. Ilustrațiile respective sunt cu scop orientativ și de prezentare pentru Graphic Designeri.
Stimă ,
Vlad Enculescu
Нажмите, чтобы раскрыть...

tl;dr:
Конкретно эти работы, что на шаттере, сделаны вручную в AI с целью презентации.

@КоньЕстДетей,
Спасибо.
Я при наличии времени, сам вручную в иллюстраторе ваял. Но времени становится всё меньше и меньше.

Я уж думал солидворкс прикрутить к этому делу. )
Артиус у меня есть, но он упорно отказывается экспортировать в формат солида. Хотя, в солиде не сложно, имея крой, заново построить и согнуть.

Спасибо всем в помощи. Одной проблемы стало меньше

Spirit412 сказал(а):
@КоньЕстДетей,
Спасибо.
Я при наличии времени, сам вручную в иллюстраторе ваял. Но времени становится всё меньше и меньше.

Я уж думал солидворкс прикрутить к этому делу. )
Артиус у меня есть, но он упорно отказывается экспортировать в формат солида. Хотя, в солиде не сложно, имея крой, заново построить и согнуть.

Спасибо всем в помощи. Одной проблемы стало меньше
Нажмите, чтобы раскрыть...

Sunt desenate la mana si volumetric pentru a descrie visual cum se fac imbinarile si plierile.

Но работа ручная. Сначала набросок с руки, потом допил оранжевым редактором.
Халявы не будет )

@Spirit412,
Ну а про "специализированный САМ софт" вы его дальше не стали спрашивать?
Вдруг расколется?
@sambaynu,

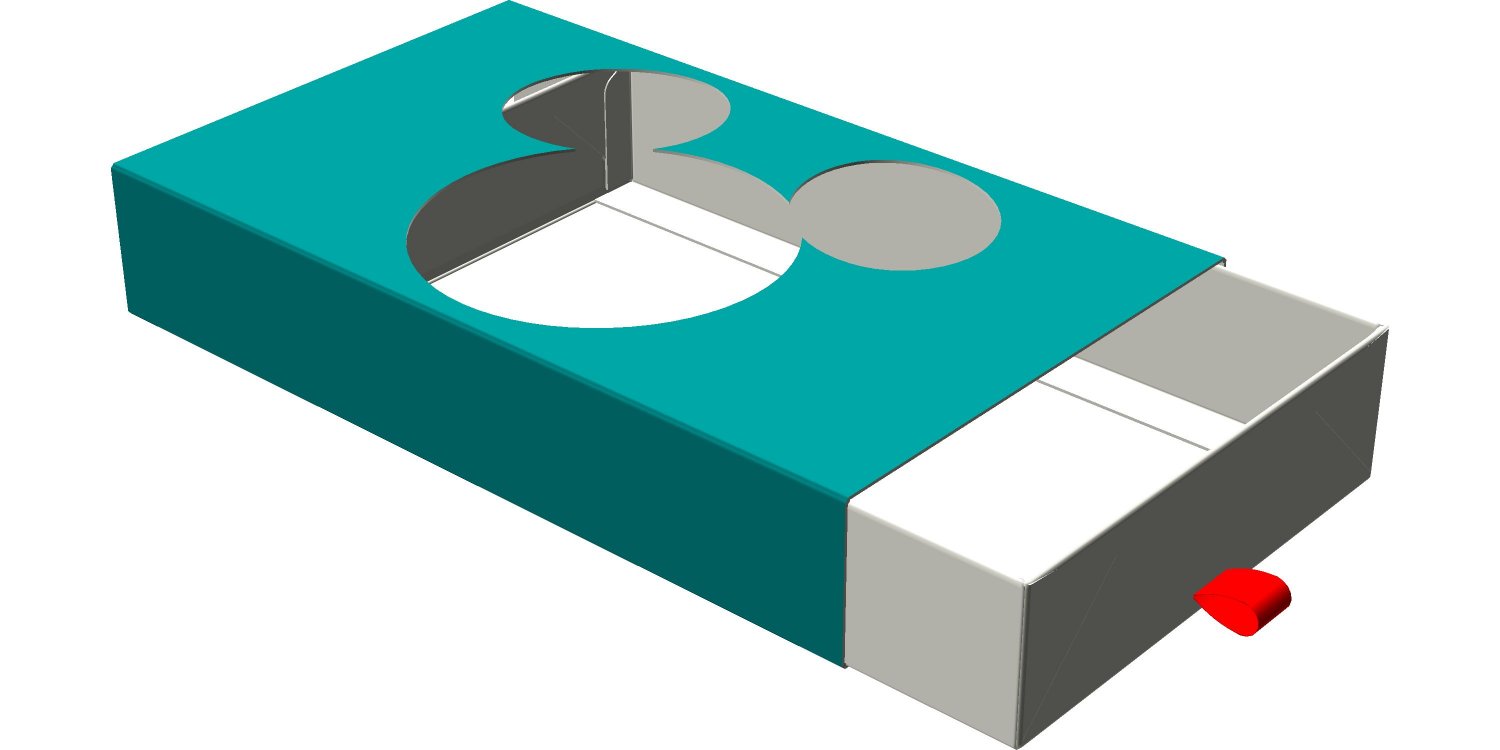

А двунаправленный Bend (по двум осям) в ArtiosCAD тоже есть и работает?
Ведь на второй картинке такой.

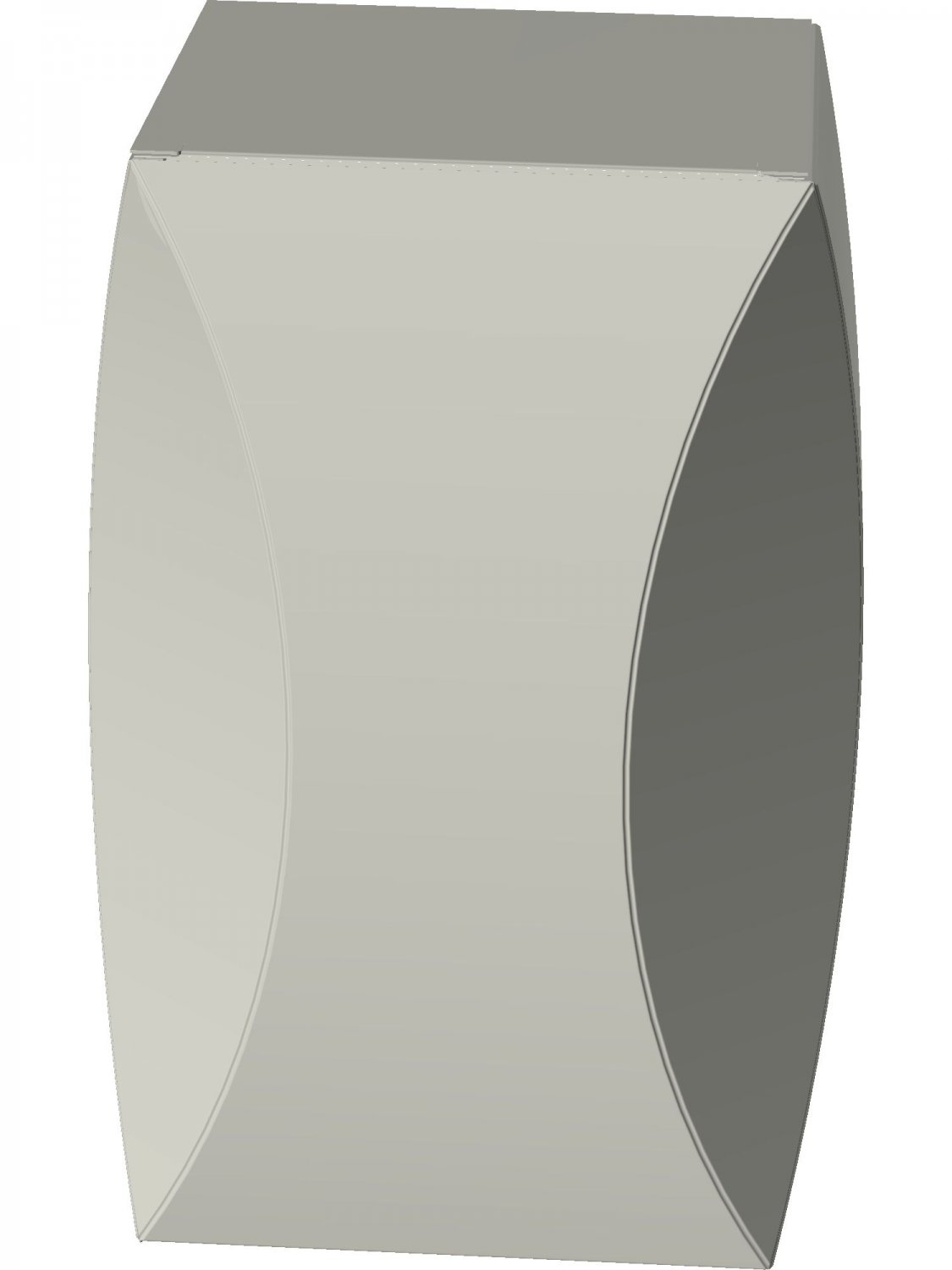

@egorus2010, Вот по второй картинке вопросов - как сделать такое в артиусе, меньше всего. Артиус сам по кривым биговкам изгибает.
ПРо спец. софт ответ был - Иллюстратор. Что еще то спрашивать? )

Spirit412 сказал(а):
ПРо спец. софт ответ был - Иллюстратор. Что еще то спрашивать? )
Нажмите, чтобы раскрыть...

В данном конкретном случае, скорее АИ — всего инструмент.
Основная работа это ручной скетчик и обрисовка (тут уж вообще по барабану какой векторный, или растровый софт).
То есть основа — начертательная геометрия, опыт в коробкоделе, карандаш и допил мышкой.

@sambaynu,
И на этих участках в форме линз нарисованы две линии (может, больше) Bend?
