[CDR 2017-2021] Снять размер в векторе

[Dictator399]

подскажите пожалуйста
мне нужно снять точный размер объекта и перенести его в вектор
пример лежит на столе плоское стекло с поворотами и углами как можно снять точный размер ?
пробовал фотографировать размер естественно теряться пир переноси в вектор
может есть например ручка которой обводишь объект и она переносит размер в программу ?
а может какой ручной сканер ?



[Yar]

а в обычный сканер не помещается?



[Dictator399]

а в обычный сканер не помещается?

не. размеры к примеру длина до 3 метров ширина 1.5 метра



[Yar]

Раньше умели и без канплюктеров, например

Tick stick

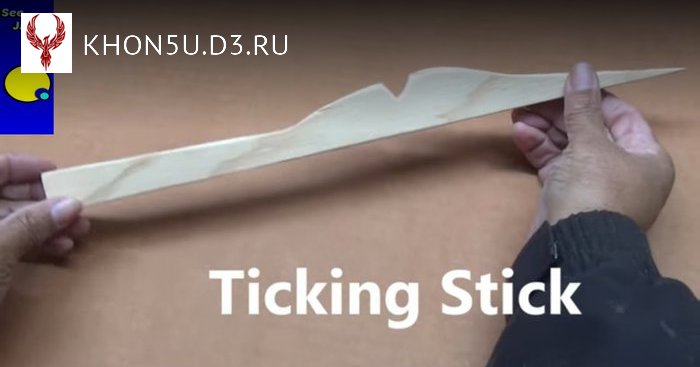

Этот позабытый плотницкий инструмент называется ticking stick или tick stick (отметочная палочка). На протяжении веков он использовался кораблестроителями для быстрого копирования и создания шаблонов сложной или необычной формы там, где использование линейки (или рулетки) было бы затруднительным.

khon5u.d3.ru



[_MBK_]

может есть например ручка которой обводишь объект и она переносит размер в программу ?

Ручка со сверхточным GPS навигатором?



[Dictator399]

Ручка со сверхточным GPS навигатором?

думаю навигатор там не нужен
я что то видел подобное но не знаю как это называется
устройство наподобие ручки или фломастера проводом подключена к компьютеру
и парень ставил руку на стол и обвел пальцы и на мониторе отразилась ладонь с точным размером



[Yar]

Пантограф



[_MBK_]

ставил руку на стол

На обычный стол или таки специально обученный?



[Yar]

Как вариант — положить на ровную поверхность разлинованную подложку (например, от оракала), обвести объект, а потом отсканировать эту подложку сканером для карт и чертежей (есть у архитекторов и картографов). Разметка – для корректировки линейных искажений, буде таковые появятся в процессе сканирования.



[Dictator399]

На обычный стол или таки специально обученный?

как я понял это ручка считывает миллиметры
рисуй обводи она дублирует все в программу



[_MBK_]

отсканировать эту подложку сканером для карт

естественно теряться пир переноси в вектор

Пантограф

А это каким боком поможет решить проблему?



[_MBK_]

как я понял это ручка считывает миллиметры

Есть такая поговорка - если не учить физику в школе, то жизнь будет наполнена волшебством и чудесами.
Мне безумно интересно, на каком физическом принципе может быть основана эта волшебная ручка?



[Yar]

А это каким боком поможет решить проблему?

Это вдогонку к аналоговым технологиям копирования



[Yar]

Мне безумно интересно, на каком физическом принципе может быть основана эта волшебная ручка?

Что-то типа электронного курвиметра, я полагаю. Только 2D.



[Dictator399]

Есть такая поговорка - если не учить физику в школе, то жизнь будет наполнена волшебством и чудесами.
Мне безумно интересно, на каком физическом принципе может быть основана эта волшебная ручка?

я честно плохо учился в школе но вот задачка которую мне надо решить
на фотографии лобовое стекло
как перенести контур стекла в вектор



[andrejK]

двоешник ты миха! курвиметр же миллиметры меряет!!!



[Yar]

как перенести контур стекла в вектор

Таки Вам проекцию или 3D-модель?



[Dictator399]

Таки Вам проекцию или 3D-модель?

проекцию



[Yar]

Я бы поискал чертежи машин, для распространённых моделей раньше попадались по ключевому слову Blueprint.



[~RA~]

пробовал фотографировать размер естественно теряться

Что в этом естественного? А если линейку рядом положить?
