[ID CC-CC2022] Создание стрелочек с цифрами
- Автор темы schelkov
- Дата начала
- Статус
Oleg Butrin
20 лет на форуме
- Сообщения
- 1 996
- Реакции
- 1 226
Скрипт для создания выносок, написанный для одного зарубежного издательства.
- Сообщения
- 33 855
- Реакции
- 11 070
Oleg Butrin
20 лет на форуме
- Сообщения
- 1 996
- Реакции
- 1 226

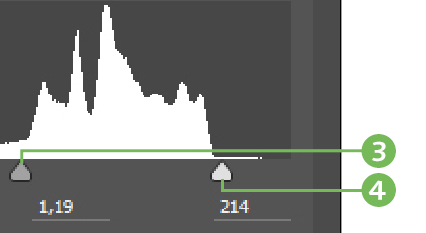

- определяется картинка, для которой делается выноска,
- вычисляется номер выноски,
- наклонная линия преобразуется в ортогональную,
- настраиваемое расстояние между картинкой и выноской,
- при необходимости часть линии, которая идет по картинке, делается контрастным цветом.
Oleg Butrin
20 лет на форуме
- Сообщения
- 1 996
- Реакции
- 1 226
Линией задается точка привязки на картинке и направление.
Можно просто точку поставить.
Дополнительные скрипты позволяют удалять, восстанавливать, менять настройки, экспортировать картинку с выносками.
Можно просто точку поставить.
Дополнительные скрипты позволяют удалять, восстанавливать, менять настройки, экспортировать картинку с выносками.
- Сообщения
- 1 266
- Реакции
- 1 029
Была статья в InDesign Magazine #94 (Feb. 2107, стр. 28). Суть вот в чём.
На мой взгляд, мороки многовато. Но разумно скопировать весь текст "указивок", насоздавать фреймов с подписями (можно сделать заготовку), расставить их вокруг рисунка, а потом уже ко всем сразу применить такой стиль, чтобы видны были только номера. Конечно, автообновления тут не будет, но зато легко справиться с номерами. Если нужно будет увидеть невидимый текст, можно перейти в режим Story Editor.
Дарю.
- Создается цепь связанных текстовых фреймов (Story). Тыкать в каждый и связывать не нужно; достаточно начать тянуть рамку инструментом Т, не отпуская мыши, и нажимать кнопки со стрелками на клавиатуре (кому интересно, это функция Gridify).
- Пишется текст подписей. Одна подпись = один абзац. Длина текста может быть любой, ведь видны на рисунке будут только цифры, а сами подписи пойдут в текст.
- Создается стиль абзаца с автонумерацией, причем к цифрам номера должен быть применен особый символьный стиль с каким-то цветом (чёрным). Сам текст абзаца должен иметь цвет None, чтобы его не было видно. Каждый абзац должен начинаться в новом фрейме (Keep Options). Стиль применяем ко всему тексту подписей. Видны остаются только номера.
- Создается Содержание (Table of Contents) для этого рисунка. Название содержанию придется давать своё, вручную (например, "Фигура цапф большого пассажного инструмента"©). Содержание нацеливается на сбор абзацев с нашим стилем, созданным в п.3. Для оформления содержания следует создать стиль, в котором не будет номеров страниц (они все на одной странице), но зато будет виден и номер, и текст подписи.
- Если нужно пронумеровать одной и той же цифрой несколько объектов на одном рисунке, автор советует использовать Cross-References, создавая под них новые фреймы.
На мой взгляд, мороки многовато. Но разумно скопировать весь текст "указивок", насоздавать фреймов с подписями (можно сделать заготовку), расставить их вокруг рисунка, а потом уже ко всем сразу применить такой стиль, чтобы видны были только номера. Конечно, автообновления тут не будет, но зато легко справиться с номерами. Если нужно будет увидеть невидимый текст, можно перейти в режим Story Editor.
Дарю.
