Уровень пыли на участке CtP

[Alien]

При приобретении оборудования как правило оговаривается что помещение должно быть готово, строительные работы завершены, определённая влажность и температура.
Требования по воздуху, который подаётся в комплекс также прописаны (фильтр не менее ...).
А что по поводу воздуха в самом помещении?

Понятно что рядом никто муку не просеивает, пилораму не ставит, но как оцифровать данное значение?

Есть ГОСТ 50766-95, но к какому классу помещений можно отнести участок Ctp?
Кто сталкивался?



[AlexWAR]

Ответ: Уровень пыли на участке Ctp

ИМХО, 1. нужен тамбур. 2. приточно-вытяжная вентиляция с улицы, с нагревом зимой и приток немного больше оттока, избыточное давление будет отбивать бумажную пыль, порошок и прочие наши дела.



[Alien]

Ответ: Уровень пыли на участке Ctp

Да, с этим никто не спорит.
Но если всё же попадает пыль, то насколько это критично?
Нужна именно цифра (концентрация аэрозольных частиц определенных размеров в единичном объеме воздуха).
"Сколько вешать в граммах?" (С)



[antr]

Ответ: Уровень пыли на участке Ctp

Нет точной цифры. Пол не должен пылить, стены тоже. В требованиях на CtP AGFA, например, не оговаривает размер и количество пылинок. Я думаю, что полторы тыщи на кубометр - вполне себе пойдёт.



[~Tartuga]

Ответ: Уровень пыли на участке Ctp

Нужна именно цифра (концентрация аэрозольных частиц определенных размеров в единичном объеме воздуха).

Сам СТР покажет, насколько у Вас пыльно.



[magneto]

Ответ: Уровень пыли на участке Ctp

http://www.envirco.ru/class_room.html
http://cleanroom-technology.ru/index.php?page=klassy-chistoty
А нужный класс чистоты сильно зависит от собственно CTP.



[Jeine]

Ответ: Уровень пыли на участке Ctp

Почему-то забыли упомянуть про влажную уборку два раза в сутки.
У нас (к моему личному сожалению) тамбура нет (хоть и обещали), плюс ко всему шляются всякие; собственно на что всё это влияет – на количество в год вызовов сервисмена для прочитки всех линз (у нас термал).
Для наших условий это пара раз в год. Думаю, это не так уж и много.



[agfa-ats]

Ответ: Уровень пыли на участке Ctp

Воистину тайна за семью печатями. Когда работал на тетушку в Канаде, приходилось заказывать и ставить у клиента на сутки-двое систему мониторинга а-ля комп с кучей датчиков на ток-напряжение, температуру, влажность и запыленность.
Потом данные скачивал единым файлом и отсылал на фирму-хозяйку этой системы.
Автоматом те генерили вердикт по помещению с рекомендациями. По пыли ни разу не давали советов на изменение фильтров на более мелкие.
Есть ведь сантехнические нормы по пыли для офисных помещений, вот от этой печки и делать первые па танца с бубном.
Специально поднял несколько теткиных Launch Guides для нескольких СТР - про температуру-влажность-питание есть, про пыль - молчок. По умолчанию, видимо, считают, что офисных требований по HVAC вполне хватает.



[Valentin]

Ответ: Уровень пыли на участке Ctp

Почему-то забыли упомянуть про влажную уборку два раза в сутки.
У нас (к моему личному сожалению) тамбура нет (хоть и обещали), плюс ко всему шляются всякие; собственно на что всё это влияет – на количество в год вызовов сервисмена для прочитки всех линз (у нас термал).
Для наших условий это пара раз в год. Думаю, это не так уж и много.

Аналогично. Тамбура нет. Agfa Palladio. Полы мыть и мыть. Приходится "ганять" операторов. Как результат. Чистка оптики примерно раз в 3-4 мес (потолок не соответствует требованиям). Только вместо коммунизма, как у уважаемого jeine, этим я сам занимаюсь. Изопропиловый спирт, сжатый воздух, набор для чистки оптики с салфеточками, набор шестигранников и всех лесом, чтоб под руками не шлялись.
Отлавливаю момент Т.О. по разнице экспонирования поверхности. Развертка у нас всего 575 мм+под панч систему края пластины засвечивают наборы светоидодов которые мощнее головы. Как только в микроскоп появляется разница на границе - чистить. На каждой грани спинера появляется забавное овальное пятно запыления похожее на запотевание.



[zoki]

Ответ: Уровень пыли на участке Ctp

Как человек обслуживающий Скрины, могу сказать, что независимо от пылезащищенности помещения со временем на оптике образуется налет. На стекла и зеркала оседают микрочастицы от дыма, испарений, химии, средства для мытья полов. Возьмите машину, так даже если вы не курите, то через какое то время на стекле налет. Понятно, что чем чище, тем лучше, но в любом варианте нет ничего лучшего, чем полная чистка оптики раз в полгода. И будет вам счастье!



[Alien]

Ответ: Уровень пыли на участке Ctp

Результат измерений на участке:
Концентрация взвешенных веществ, в т.ч. пыли бумажной:
0.12 (+- 0.03) мг/м3



[magneto]

Ответ: Уровень пыли на участке Ctp

Результат измерений на участке:
Концентрация взвешенных веществ, в т.ч. пыли бумажной:
0.12 (+- 0.03) мг/м3

Кто и чем замерял? Цифры по концентрации в частицах нет?



[Alien]

Ответ: Уровень пыли на участке Ctp

Кто и чем замерял? Цифры по концентрации в частицах нет?

Химическая лаборатория, посредством набора оборудования:

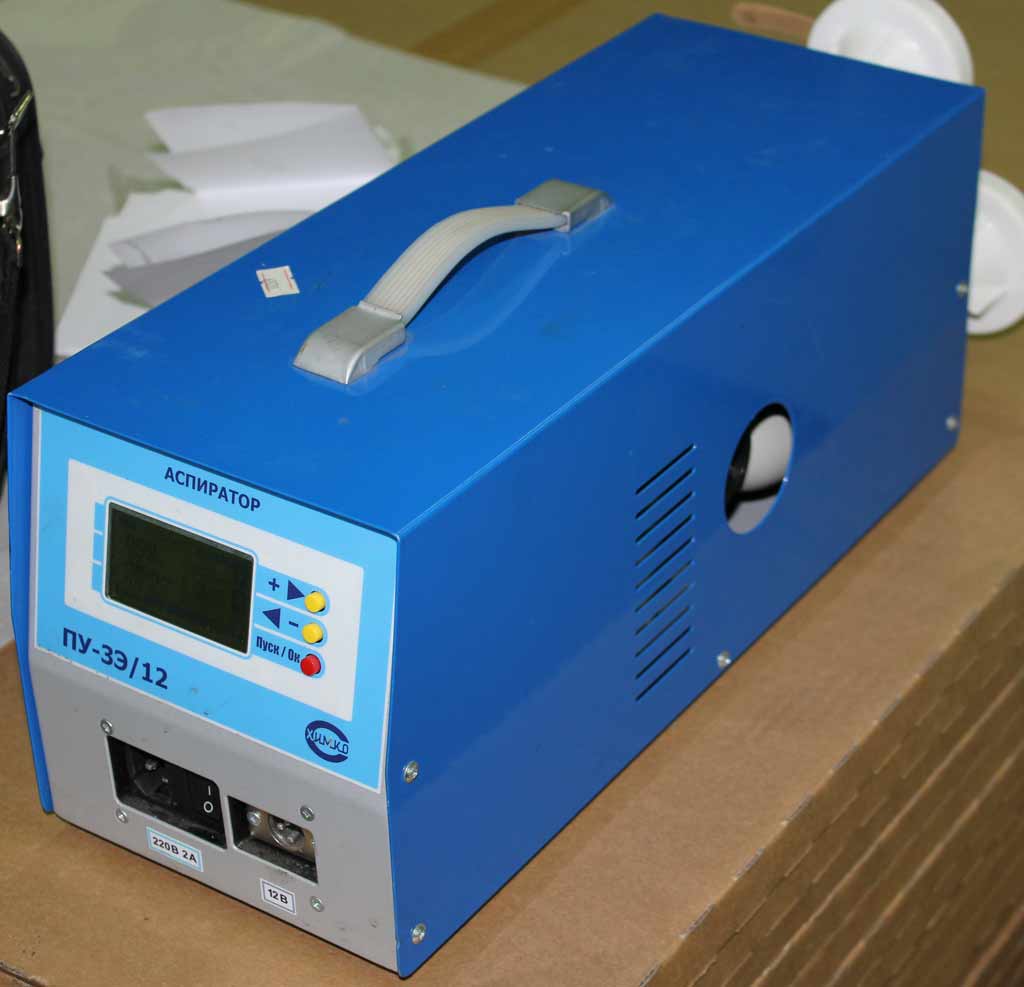

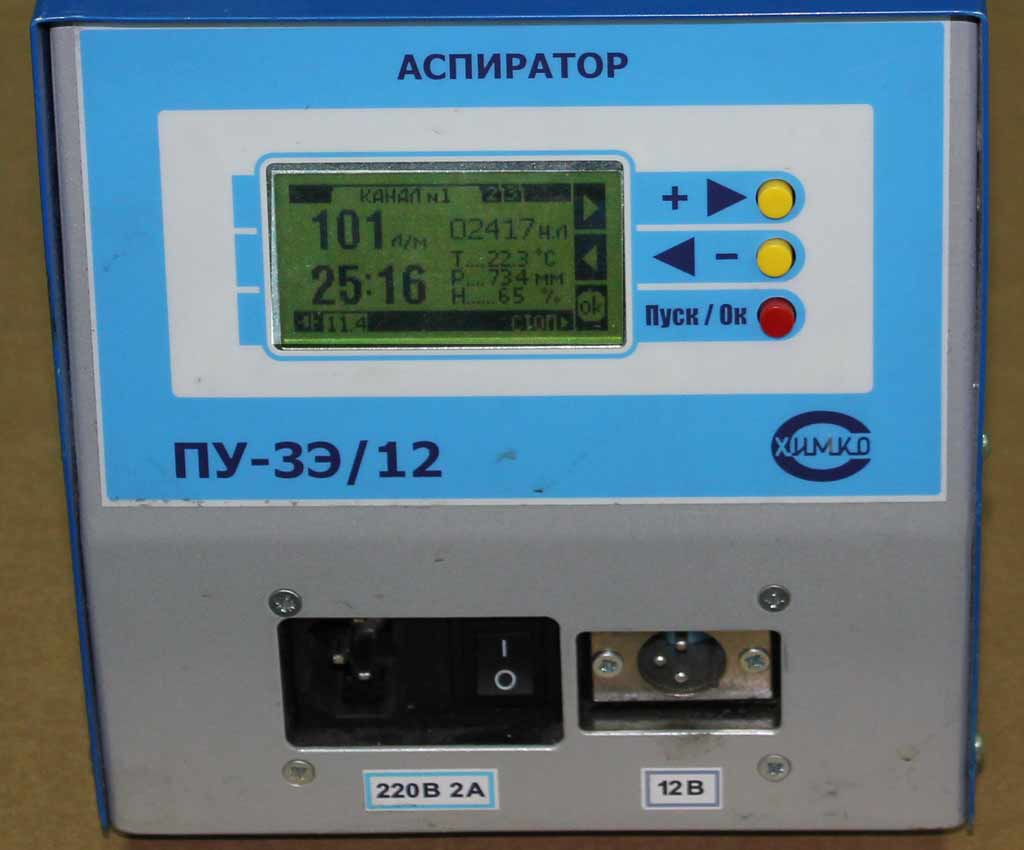

1. Электроаспиратор ПУ-ЗЭ/12.
2. Барометр-анероид.
3. Психометр аспирационный.
4. Весы контрольные (+набор гирь).
Цифра в протоколе одна.



[~Tartuga]

Ответ: Уровень пыли на участке Ctp

Такое впечатление, что вы кристаллы выращивать собираетесь.
Чистота в помещении влияет, в основном, на частоту чистки оптики. Вам тогда и операторов нужно "дезинфицировать", тапочки и перчатки выдавать и следть он-лайн, чтобы он "не пылил".
ИМХО. Лишняя заморочка это, не более. Вы лучше питанием, водой и канализацией озаботьтесь.



[Alien]

Ответ: Уровень пыли на участке Ctp

Такое впечатление, что вы кристаллы выращивать собираетесь.
Чистота в помещении влияет, в основном, на частоту чистки оптики. Вам тогда и операторов нужно "дезинфицировать", тапочки и перчатки выдавать и следть он-лайн, чтобы он "не пылил".
ИМХО. Лишняя заморочка это, не более. Вы лучше питанием, водой и канализацией озаботьтесь.

Раньше было, на мой взгляд, пыльно.
Не сразу удалось решить проблему - обсуждал с коллегами, настроили приточку-вытяжку, и решили проверить результат, чтобы оперировать цифрами, а не понятиями много/мало/да вроде нормально.
Теперь эта проблема закрыта и можно улучшать другие параметры.

P.S. Операторы и так работают в нитяных перчатках (требования ТБ кстати).



[Jeine]

Ответ: Уровень пыли на участке Ctp

P.S. Операторы и так работают в нитяных перчатках

Это чем-то напоминает BDSM
Скажите, что вы делаете с коробками форм (и с канистрами), прежде чем занести их в помещение?



[agfa-ats]

Ответ: Уровень пыли на участке Ctp

Угу, а по американской ТБ операторы должны работать с пластинами в кевларовых перчатках.



[Alien]

Ответ: Уровень пыли на участке Ctp

Это чем-то напоминает BDSM

Не в курсе, не увлекаюсь.

Скажите, что вы делаете с коробками форм (и с канистрами), прежде чем занести их в помещение?

Ничего. Паллета обмотана скретчплёнкой - снимаем, работаем.



[ch_alex]

Ответ: Уровень пыли на участке Ctp

Угу, а по американской ТБ операторы должны работать с пластинами в кевларовых перчатках.

И это правильно. Никто не резал себе пальцы в мелкую лапшу при переноске старых кондиционеров, у которых радиаторы были в зоне доступности пальцев?



[Jeine]

Ответ: Уровень пыли на участке Ctp

Никто не резал себе пальцы в мелкую лапшу

с 2006 года несколько раз порезал кисть/палец бумагой, но ни разу формой.
