Увеличить размер trim box

[baraka]

Как уже написал уважаемый Астроном выше

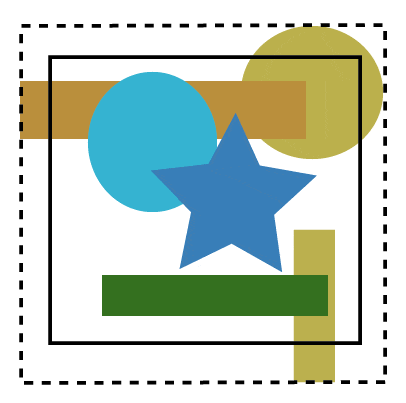

Все, что за пределами сплошной линии - пропадает

Попробуй через Prepare Graphics for Nesting, он ставит Trim Box до видимых 'элементов. Потом просто удалишь не нужную карску через Optmize Sep



[Smisl]

А, так понятно. Да, пропадает. А если удалить PieceInfo? У меня 12-я версия не имеет команду удаления PieceInfo, не могу проверить.

Попробую поискать решение в этом направлении. Спасибо



[romyk]

Версия АЕ какая?
И проверьте наличие вот такого пути - имя диска\Esko\bg_data_custom_v010\dat\PDF Action Lists



[Smisl]

Попробуй через Prepare Graphics for Nesting, он ставит Trim Box до видимых 'элементов. Потом просто удалишь не нужную карску через Optmize Sep

Ваш способ не помог, так же режет



[Smisl]

Версия АЕ какая?
И проверьте наличие вот такого пути - имя диска\Esko\bg_data_custom_v010\dat\PDF Action Lists

Версия АЕ 16. Папки PDF Action Lists в папке dat нет



[ACTPOHOM]

Кинь еще раз сампл файла



[Smisl]

Кинь еще раз сампл файла

File



[ACTPOHOM]

а кто сохраняет в ai ? чертежники в ai рисуют или дизайнеры уже ?



[ACTPOHOM]

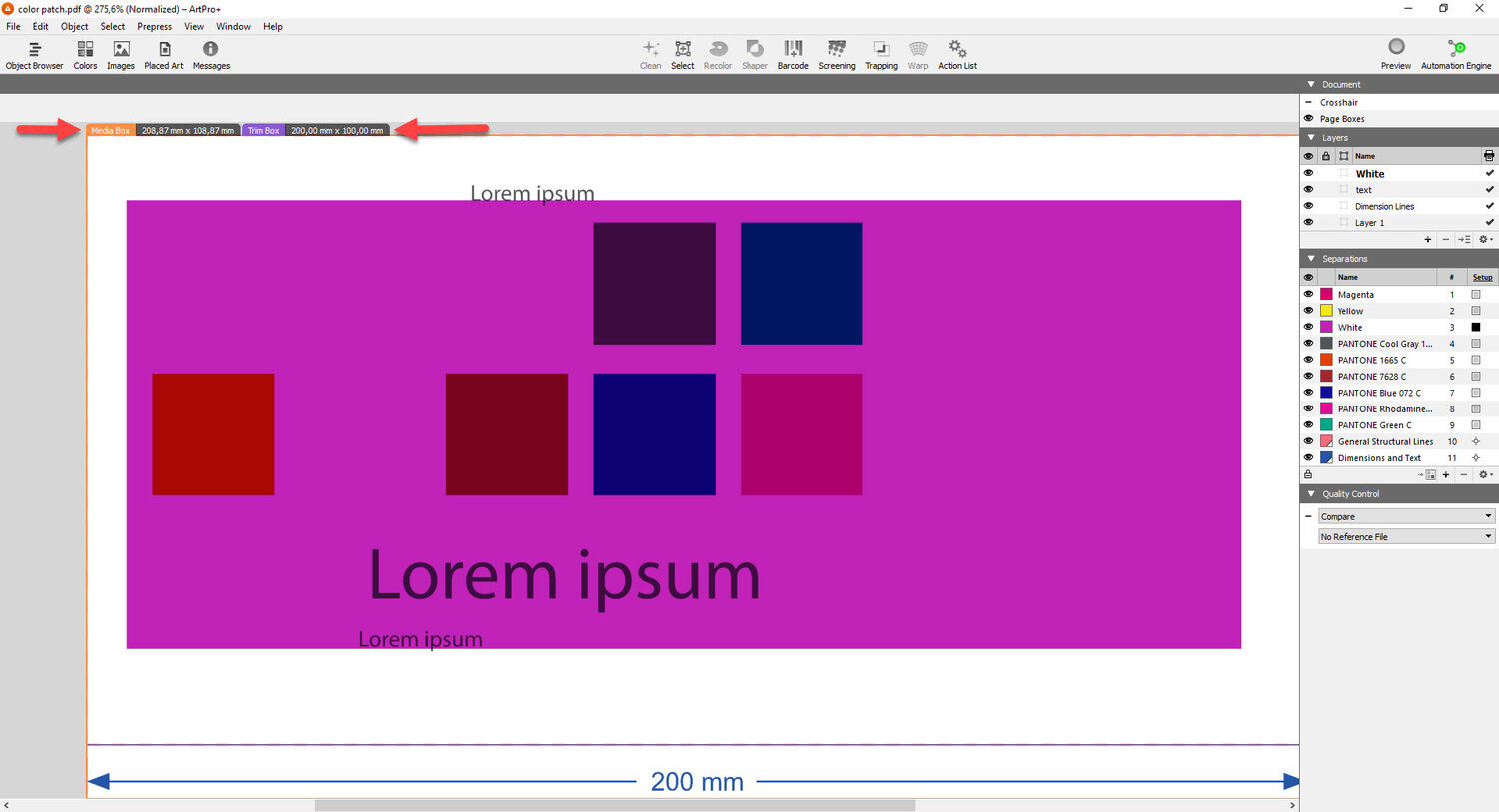

@Smisl Артпро тоже видит его уже без вылетов.
У меня нетидей, кроме как скриптом увеличивать тримбокс до видимой части, это не сильно сложно.
Потом через скриптраннер можно переводить, решение не айс, с точки зрения производительности, но тут похоже без вариантов.



[Smisl]

а кто сохраняет в ai ? чертежники в ai рисуют или дизайнеры уже ?

Сохраняет дизайнер, чертежников нет в принципе. У меня флекса.
Как я себе вижу рабочий процесс в данной ситуации:
- дизайнер получает макет от заказчика, доводит его до ума: вносит правки, подгоняет под нужный шаг, проставляет размеры, разносит элементы по слоям (текст, белила, графика, лак и прочее), оставляет в макете только нужные краски
- сохраняет единичку в ai
- делает нормализованный pdf из иллюстратора (там все элементы сохраняются, в том числе и за пределами трим бокс)
- в нормализованный pdf в АЕ добавляется бланк для согласования, в котором вся инфа из джоба и краски
- в зависимости от наличия белил и лака выводятся отдельные pdf для них + дизайн и текст. Все это отправляется за согласование
После согласования макета дизайнер берет единичку в ai, делает цветокоррекцию, расставляет треппинги и далее воркфлоу типа step&repeat + сопроводительная инфа для вывода форм.
Как-то так.
В принципе, все не так смертельно, просто еще одна pdf

Всем спасибо за желание помочь!



[romyk]

Артпро тоже видит его уже без вылетов.



[ACTPOHOM]

@romyk видимо у меня версия артпро древняя, у меня не кажет.
тогда можно экшенами запилить.



[romyk]

Сохраняет дизайнер, чертежников нет в принципе. У меня флекса.
Как я себе вижу рабочий процесс в данной ситуации:
- дизайнер получает макет от заказчика, доводит его до ума: вносит правки, подгоняет под нужный шаг, проставляет размеры, разносит элементы по слоям (текст, белила, графика, лак и прочее), оставляет в макете только нужные краски
- сохраняет единичку в ai
- делает нормализованный pdf из иллюстратора (там все элементы сохраняются, в том числе и за пределами трим бокс)
- в нормализованный pdf в АЕ добавляется бланк для согласования, в котором вся инфа из джоба и краски
- в зависимости от наличия белил и лака выводятся отдельные pdf для них + дизайн и текст. Все это отправляется за согласование
После согласования макета дизайнер берет единичку в ai, делает цветокоррекцию, расставляет треппинги и далее воркфлоу типа step&repeat + сопроводительная инфа для вывода форм.
Как-то так.
В принципе, все не так смертельно, просто еще одна pdf

Всем спасибо за желание помочь!

Не по теме:
Вот вроде все правильно. Но когда по похожей схеме начал строить рабочий процесс, на каждом шаге натыкался на внезапную засаду с любой стороны.



[Smisl]

Не по теме:
Вот вроде все правильно. Но когда по похожей схеме начал строить рабочий процесс, на каждом шаге натыкался на внезапную засаду с любой стороны.

Не по теме:
Да, согласен. Тоже не все гладко идет, да и времени как всегда не хватает.
Подскажите, а в целом, такая схема жизнеспособна? или что-то нужно исправить



[romyk]

Подскажите, а в целом, такая схема жизнеспособна?

Проблемы, с которыми сталкивался лично я.
... в нормализованный pdf в АЕ добавляется бланк для согласования, в котором вся инфа из джоба и краски
- в зависимости от наличия белил и лака выводятся отдельные pdf для них + дизайн и текст. -
Тяжело заставить дизайнеров нормально обозначать блоки в файле, для последующего выноса их автоматом в бланк АЕ report-a.

... берет единичку в ai, делает цветокоррекцию, расставляет треппинги и далее воркфлоу типа step&repeat. .. -
- Удобнее работать, когда вся информация о джобе приходит в АЕ снаружи, в виде тогоже самого xml-файла. Меньше проблем.



[ACTPOHOM]

и даже через год, все равно будут всплывать новые косяки от дизайнеров и конструкторов, которые захочется править автоматом, воркфлоу распухнет и будет правиться вечно



[romyk]

и даже через год, все равно будут всплывать новые косяки от дизайнеров и конструкторов, которые захочется править автоматом, воркфлоу распухнет и будет правиться вечно

Такова наша нелегкая судьба



[ACTPOHOM]

Хуже, когда что-то меняется в порядке или хотелках менеджеров-дизайнеров и надо вспоминать и возвращаться к уже отработанным воркфлоу. Тяжело вспоминать



[Fragarach]

Не по теме:
Да, согласен. Тоже не все гладко идет, да и времени как всегда не хватает.
Подскажите, а в целом, такая схема жизнеспособна? или что-то нужно исправить

Жизнеспособна, у нас примерно также. Беда, когда приходят новые люди, которые не знают особенности по отдельным заказчикам. Много времени отнимают шаблоны, но зато потом серии вылетают, те автоматизация работает так, как надо.



[Max Super]

Самый простой способ в ai bleed задать, но там ограничение 25 мм. Это автомейшен и будет видеть за артбоксом. Все остальное обрезает. Ещё как вариант скрипт делать который будет увеличивать страницу, а автомейшен ее уменьшать на такую же величину. Или ещё вариант когда автомейшен сам все размеры ставит (но это сложный вариант)
