agfa avantra 44. Не сидят кресты по слоу скану, точнее при рисовании теста на геометрию - рисует дуг

[magneto]

Ответ: agfa avantra 44. Не сидят кресты по слоу скану, точнее при рисовании теста на геометрию - рисует дугу со смещением на 0,3 мм

Но ведь таким образом компенсация достаточно ограниченная выходит, сдвигать строки можно только по фастскану, вертикальный (слоускан) перекос таким образом никак компенсировать не получится.

Естественно.



[polbol]

Ответ: agfa avantra 44. Не сидят кресты по слоу скану, точнее при рисовании теста на геометрию - рисует дугу со смещением на 0,3 мм

Была у нас замена спиннера. Сразу как то геометрию не проверили до конца. Я потом самостоятельно, а сервис удаленно. Спиннер снимался, какие то ним прокладочки как фольга. Обратно ставили. Нормально справился. А Сервис только подсказывал где какой болт, да в какой последовательности. Но до конца так и не понял, в какую сторону надо смещать спиннер для выравнивания геометррии.



[SattvaService]

Ответ: agfa avantra 44. Не сидят кресты по слоу скану, точнее при рисовании теста на геометрию - рисует дугу со смещением на 0,3 мм

Если Вы в курсе, можно подробнее, Вы у узла можете менять 2 координаты и x и y?

Если не посчитают флудом... тема то про авантру.

ДА. Могу менять и X и Y.
См. например как выглядят таблицы в Dolev800


В Dolev4Press (формат поменьше, 2-й) есть процедура настройки linearity.
Настройку bow погрешности там обычно не нужно делать. Т.к. обычно не "плывет" геометрия по направлению винта (по slow scan).

Доброго утра!



[SattvaService]

Ответ: agfa avantra 44. Не сидят кресты по слоу скану, точнее при рисовании теста на геометрию - рисует дугу со смещением на 0,3 мм

Тоже мне, ноу-хау от Долева Изральича... а у тетки Агафьи compensation tables для чего служат?
Точнее, служили.
В свои времена, при замене в поле чего-нить в каретке, требовалось вывести файл и отправить его к тетке. Специальный прибор делал замеры и строил таблицу, которую на дискетке присылали назад.

С Dolev800 мы тоже так (отослать на завод) могли поступить. А еще могли арендовать специальный электронный микроскоп, с помощью которого можно строить компенсационные таблицы.

С Dolev4Press проще. Некоторые наши уважаемые клиенты сами (вернее, с нашей удаленной поддержкой) успешно "правят" геометрию! Ремонтопригодность важный параметр! Dolev тут чуть получше выглядит, на фоне той же авантры. Хотя и в Dolev есть не очень удачные моменты. Например, почему применена именно такая марка резины на валах фотонабора?

... Выкинули тот волшебный стол в штатах много лет назад аккурат при мне, ибо СТР во всю зашагало по глобусу и нех...

Это у Вас только СТП и зашагал
А у нас, в прошлом году, было три инсталляции фотонаборов. Да и в этом, в 2013 году, уже одним Dolev стало больше в славном украинском городе ХерСон!

Рановато они стимулируют шагание одних только CTP.
Флексовикам, трафаретчикам особо деваться некуда. Там CTP устройства дорогие.
Еще есть производства печатных плат, там тоже необходимы точные прозрачные пленки.



[igors]

Ответ: agfa avantra 44. Не сидят кресты по слоу скану, точнее при рисовании теста на геометрию - рисует дугу со смещением на 0,3 мм

Если не посчитают флудом... тема то про авантру.

ДА. Могу менять и X и Y.

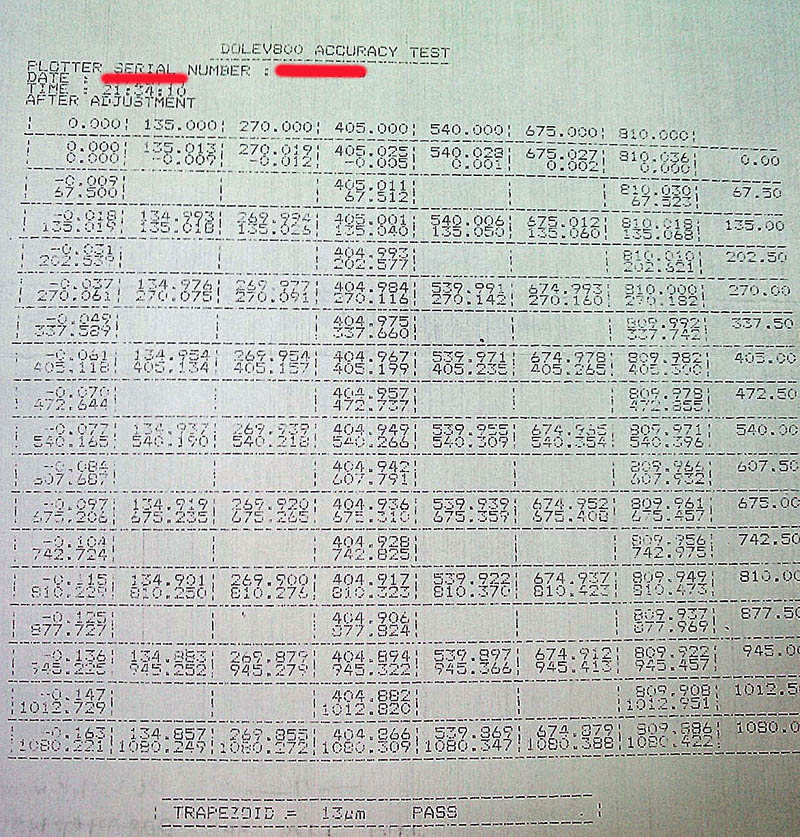

См. например как выглядят таблицы в Dolev800
Посмотреть вложение 55253

В Dolev4Press (формат поменьше, 2-й) есть процедура настройки linearity.
Настройку bow погрешности там обычно не нужно делать. Т.к. обычно не "плывет" геометрия по направлению винта (по slow scan).

Доброго утра!

Ну пока это говорит о том, что в разных точках барабана, можно делать разную компенсацию в стиле описанным magneto, Вы попробуйте прямую вдоль фаст-скана изогнуть дугой и расскажите нам что получилось.



[_MBK_]

Ответ: agfa avantra 44. Не сидят кресты по слоу скану, точнее при рисовании теста на геометрию - рисует дугу со смещением на 0,3 мм

Ну я о том и говорю. Другое дело, мы ж не знаем, как у них там внутри все реализованно, быть может, им вторая координата нужна только для задания формы криволинейной трапеции, деформировать которую они могут только вдоль фастскана. А, быть может, чем черт не шутит, там действительно логика умеет битовую карту трансформировать "на лету", перед выводом, по обеим координатам?



[magneto]

Ответ: agfa avantra 44. Не сидят кресты по слоу скану, точнее при рисовании теста на геометрию - рисует дугу со смещением на 0,3 мм

Еще есть производства печатных плат, там тоже необходимы точные прозрачные пленки.

Там своих фотоплоттеров хватает... Хотя для лоуэнд, под пиво, для односторонних плат, или там под маску/краску с фотонабора и прокатит.



[magneto]

Ответ: agfa avantra 44. Не сидят кресты по слоу скану, точнее при рисовании теста на геометрию - рисует дугу со смещением на 0,3 мм

А, быть может, чем черт не шутит, там действительно логика умеет битовую карту трансформировать "на лету", перед выводом, по обеим координатам?

Ога, на лету, писюком-то 486м - удачи!



[igors]

Ответ: agfa avantra 44. Не сидят кресты по слоу скану, точнее при рисовании теста на геометрию - рисует дугу со смещением на 0,3 мм

А, быть может, чем черт не шутит, там действительно логика умеет битовую карту трансформировать "на лету", перед выводом, по обеим координатам?

В этом случае не получить гладкой линии, она будет из кусков сдвинутых на 1 пиксель.



[_MBK_]

Ответ: agfa avantra 44. Не сидят кресты по слоу скану, точнее при рисовании теста на геометрию - рисует дугу со смещением на 0,3 мм

Ога, на лету, писюком-то 386м - удачи!

Там все настолько сурово? Ну, мало ли, это, вроде, разовая операция, к примеру, выполняется параллельно загрузке данных, буфер, вроде, достаточно большой?



[_MBK_]

Ответ: agfa avantra 44. Не сидят кресты по слоу скану, точнее при рисовании теста на геометрию - рисует дугу со смещением на 0,3 мм

В этом случае не получить гладкой линии, она будет из кусков сдвинутых на 1 пиксель.

Грубо говоря, горизонтальная прямая будет иметь такой вид:

Ну там же настолько высокое разрешение, что эта пила будет видна только под микроскопом.
А с другой стороны, к примеру, для капстана иначе компнсировать и не получится никак, там все искажения идут вдоль фастскана.
