[AI CC-CC2022] Фигура в Иллюстраторе - линия, в другой проге - нет

[egorus2010]

То есть, как избавиться ОТ ПОСЛЕДСТВИЙ глюка - это понятно. Пересохраняю в нижние версии ai или в pdf "без возможности редактирования".
Но как он возник - вот вопрос.



[_MBK_]

Похоже, вы все таки не поняли.
Проблемы НЕТУ
Иллюстратор хранит в своих AI,PDF и EPS две копии изображения - одна во внутреннем формате актуальной версии из которой было сохранение (приват дата) а вторая - нативный формат, который открывают все остальные программы, включая иллюстраторы нижних версий. У вас что-то не так с иллюстраторовской фигурой (я вангую на нестандартный шейп) в итоге голый контур не может быть экспортирован в нативный формат без преобразования в компаунд. Это не баг, это фича, выход в вашем случае - подбирать для контура нормальный дефолтный шейп (или свойства обводки) при которых он в PDF части остается контуром без преобразования.
Я понятно излагаю?



[Gad]

На Ваш первый вопрос - Илл спрашивал при открытии, что нужно: сохранить вид или возможность редактирования.

Ну, значит с AI Вашим все в порядке. Дальше нужно разбираться имея 2021



[duh]

Принимаю работы для плоттера и скажу, что часто приходят именно такие файлы. Принимаем только пдф.
Как было сказано ранее из иллюстратора в пдф правильно сохраняется контур выставленный только по центру.

Два других вида в пдф уже являются объектами, но только в пдф. При открытии пдф файла с контурами "наружу/внутрь" в иллюстраторе и изменении вида контура на "по центру" естественно меняется его вид и в пдф. Фича это или глюк решайте сами.



[egorus2010]

Похоже, вы все таки не поняли

Боюсь ответить тем же, но...
Я не делал в Илле никаких нестандартных шейпов. Был эллипс, который должен остаться эллипсом, потому что должен.
Был контур, и должен был остаться контуром. Хоть я его 10000 пересохранил туда-обратно.
Даже если бы я его преобразовал (например, Outline Stroke) в шейп (фигуру, кольцо) - Ил должен был показать, что это СТАЛА фигура (шейп, кольцо).



[egorus2010]

его вид

Не вид!
Контур стал шейпом.
Это уже не вид.
Это изменился тип.
Видно же в Акробате, что вместо ОДНОГО контура становится ДВА, в виде кольца



[~RA~]

Проблемы НЕТУ

Не по теме:
Я, вроде, так и написал в первом комментарии.



[_MBK_]

Ну как же стандартный, на самой первой превьюшке явно видно, что у вас, как минимум, центральная линия смещена, в спецификации PDF разве есть такое?

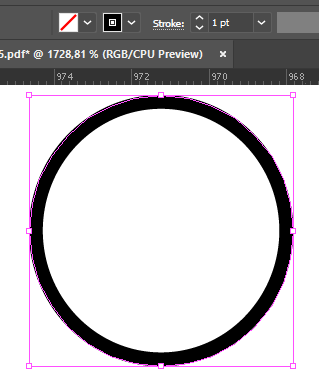

В Иллюстраторе показывается, что это окружность с обводкой, но без заливки

Посмотреть вложение 146282​

Впрочем, я не настаиваю, я вполне допускаю мысль, что в каком то билде какой то версии ленивые глупые индусы могли вообще забить на поддержку стандартных контуров, в этом случае это действительно баг конкретной версии.
Потому я и спрашиваю - на СТАНДАРТНЫХ ФАБРИЧНЫХ или вообще каких либо настройках свойств линии контур остается контуром или всегда становится компаундом?



[duh]

Был контур, и должен был остаться контуром.

С какой радости если пдф может не поддерживать отличный от "центрированного" вида/типа контура?



[Gad]

Принимаю работы для плоттера и скажу, что часто приходят именно такие файлы. Принимаем только пдф.
Как было сказано ранее из иллюстратора в пдф правильно сохраняется контур выставленный только по центру.
Посмотреть вложение 146303
Два других вида в пдф уже являются объектами, но только в пдф. При открытии пдф файла с контурами "наружу/внутрь" в иллюстраторе и изменении вида контура на "по центру" естественно меняется его вид и в пдф. Фича это или глюк решайте сами.

Осталось кому-то открыть таки файл pdf который ТС выложил первым в AI 2021 и убедиться, что так и есть в ai который он понижал lдо CS6 вид контура у меня по центру и проблем не было, но это похоже другой файл.



[_MBK_]

С какой радости если пдф может не поддерживать отличный от "центрированного" вида/типа контура?

Он и не поддерживает, насколько я помню.

Осталось кому-то открыть таки файл pdf который ТС выложил первым и убедиться, что так и есть

Там на превью сразу видно что обводка внутрь.
Другое дело, ТС утверждает, что у него на всех типах контуров так, не?



[Gad]

Там на превью сразу видно что обводка внутрь.

Вот слепошарый я Тогда собственно и все... больше и копать нечего Все выяснили.



[egorus2010]

подбирать для контура нормальный дефолтный шейп (или свойства обводки) при которых он в PDF части остается контуром без преобразования

Хорошо
