[AI CC2025] Фигурные вылеты под обрез

V

vsesha

Участник
Топикстартер
Сообщения
66
Реакции
1
Привет, знатоки предпечатки! У меня есть мой многостраничный файл в печать, у которого установлены вылеты под обрез 3 мм. Далее появилась необходимость вставить фигурные разделители с торчащим сбоку ярлыком, азиатская типография прислала макет-образец (см. прикреплён). В файле есть слой с вылетом под обрез фигурным под макет.
Подскажите, пожалуйста, как интегрировать эти разделители в мой макет, пометив этот слой под обрез как действительную линию реза, если в документе уже свои вылеты установленные есть? Заранее спасибо!


Вложения

1. Фигурных вылетов не бывает.

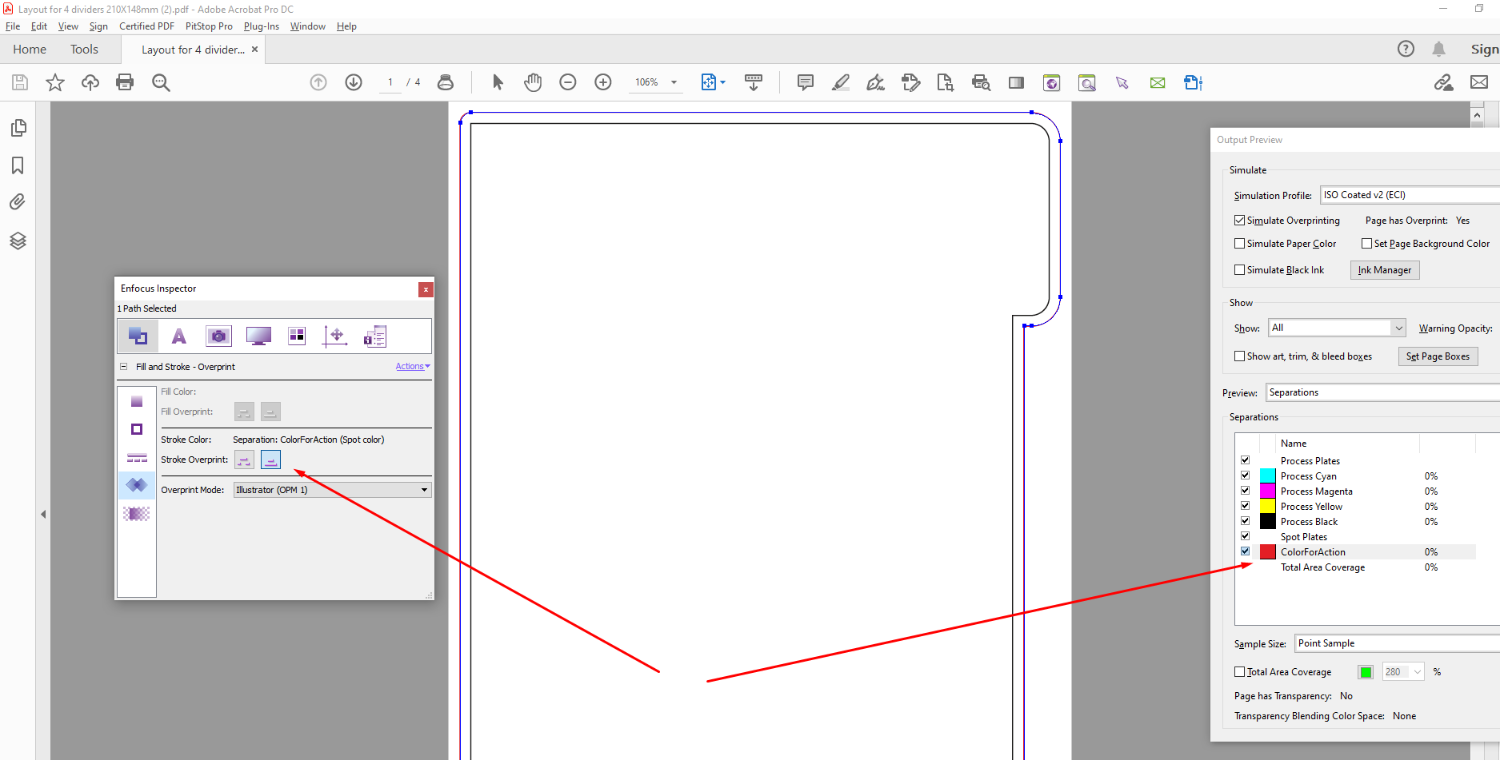

2. В предоставленном файле вылеты тоже не назначены, но имелись в виду:


3. То, что вы называете "фигурными вылетами" на самом деле является кроем высечного ножа. То есть, изделие будет не резаться, а высекаться.

  • Спасибо
Реакции: КоньЕстДетей и _MBK_
vsesha сказал(а):
как интегрировать эти разделители в мой макет
Нажмите, чтобы раскрыть...

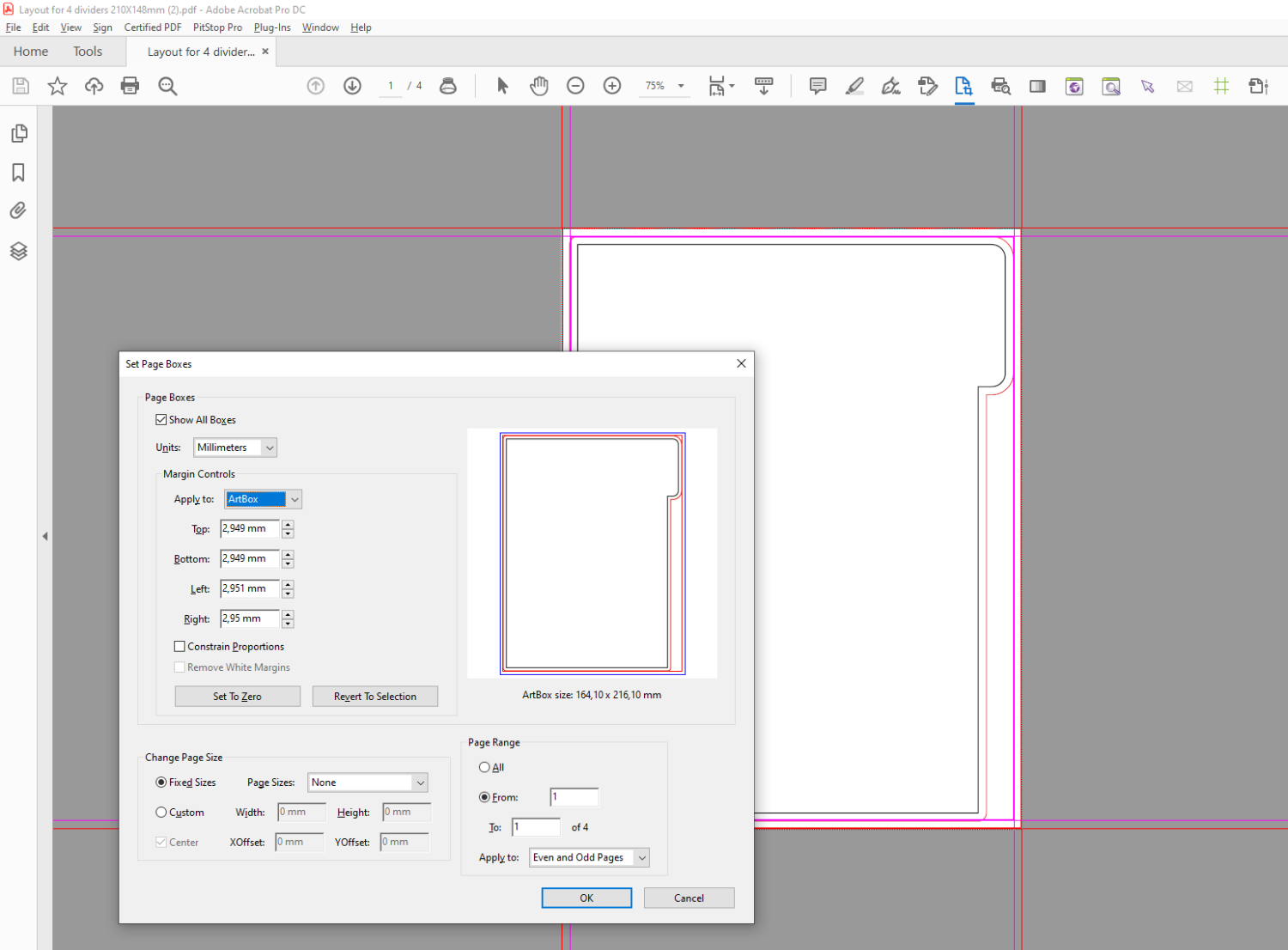

Так же, как это сделано в выложенном вами файле... Там все верно сделано. Только не артбокс должен быть такого размера, а тримбокс

  • Смешно
Реакции: ~RA~
Jeine сказал(а):
То, что вы называете "фигурными вылетами" на самом деле является кроем высечного ножа. То есть, изделие будет не резаться, а высекаться.
Нажмите, чтобы раскрыть...
То есть просто делаются обычные вылеты документа, и эта красная линия, как у вас на скрине? Машина поймёт, что нужно высекать по этой красной линии?

vsesha сказал(а):
как машине дать понять, что тут резать?
Нажмите, чтобы раскрыть...
Разве это Ваша задача как дать понять? Вас просят задать таким образом, задайте.
vsesha сказал(а):
Машина поймёт, что нужно высекать по этой красной линии?
Нажмите, чтобы раскрыть...
Да, только имя цвета которым она окрашена не меняйте, лучше просто скопируйте в отдельный слой и этого файла.

Последнее редактирование:
Я п делал так:

В макете bleed убираете.
По внешнему контуру кладете весь макет в клиппинг маск (из этого же контура) шоб ничего не торчало.
Линию высечки оставляете в макете и присваиваете ей спот (можно назвать "cut", например) с оверпринтом.
К макету прикладываете файлик превьюшку с объяснением и легендой.
К макету прикладываете текстовик, где тоже объясняете и большими буквами пишете, что "контур реза НЕ ПЕЧАТАТЬ".

vsesha сказал(а):
То есть просто делаются обычные вылеты документа, и эта красная линия, как у вас на скрине? Машина поймёт, что нужно высекать по этой красной линии?
Нажмите, чтобы раскрыть...
Вы ж, наверное, не машине отдаете, а живым людям, которые отделяют мух от котлет и разные машины разными слоями кормят?
Или у вас настолько все автоматизировано, что машина сама это делает?

КоньЕстДетей сказал(а):
Чаво так?
Нажмите, чтобы раскрыть...
Потому, что типография дала образец, там есть контур который окрашен спотом и имеет осмысленное имя. Понятия не имею для чего и как они это используют, но предположил бы что им так надо...

  • Спасибо
Реакции: ~RA~
vsesha сказал(а):
но это же будет просто линия красная
Нажмите, чтобы раскрыть...
Это нифига не просто красная линия. Это очень даже не простая красная линия. Эта линия нарисована спотовым цветом (дополнительной краской), и этого цвета больше нет нигде кроме как на ноже. Более того: этой непростой красной линии должен быть назначен оверпринт (чтобы при выключении она не оставляла дырок на изображении, если проходит по нему).


vsesha сказал(а):
Машина поймёт, что нужно высекать по этой красной линии?
Нажмите, чтобы раскрыть...
Нет, не поймёт. Машине вообще пофиг, какие там линии и есть ли они вообще. Эта линия является по сути отдельным макетом для изготовления высечной штанц-формы.
Но я говорю о высечной машине, но не о РИПе. И вот на РИПе (RIP, Raster Image Processor) эта линия оператором (там, у них на производстве) должна быть выключена, иначе будет напечатана прям по изделию. Но именно для возможности её отключения и назначают ей отличный от всего остального цвет, да ещё и с "говорящим" названием.

  • Спасибо
Реакции: Любимцев, _MBK_ и ~RA~
Drawer сказал(а):
Потому, что типография дала образец, там есть контур который окрашен спотом и имеет осмысленное имя. Понятия не имею для чего и как они это используют, но предположил бы что им так надо...
Нажмите, чтобы раскрыть...
Так контур их не трогается. Просто его же юзаем под клиппинг маск.
Я предлагаю только рез перекрасить (в их образце он не особенный)

Jeine сказал(а):
Нет, не поймёт. Машине вообще пофиг, какие там линии и есть ли они вообще. Эта линия является по сути отдельным макетом для изготовления высечной штанц-формы.
Но я говорю о высечной машине, но не о РИПе. И вот на РИПе (RIP, Raster Image Processor) эта линия оператором (там, у них на производстве) должна быть выключена, иначе будет напечатана прям по изделию. Но именно для возможности её отключения и назначают ей отличный от всего остального цвет, да ещё и с "говорящим" названием.
Нажмите, чтобы раскрыть...
офигеть, спасибо! Вот так с кандачка и не узнаешь.
