Кстати, на плате каретки релюшки, которые спиннер тормозят, они наверное и щёлкают. Стало быть концевики мать видит. Как говорилось в одном анекдоте - от меня пакеты уходят, смотрите у себя. :)

проверил шлейфа на каретке Всё внорме

Про релюшки согласен Они реагируют Где же мать его теряется сигнал

может и такое Дискеты сервисники несколько раз переписывали Видать что то подгоняют

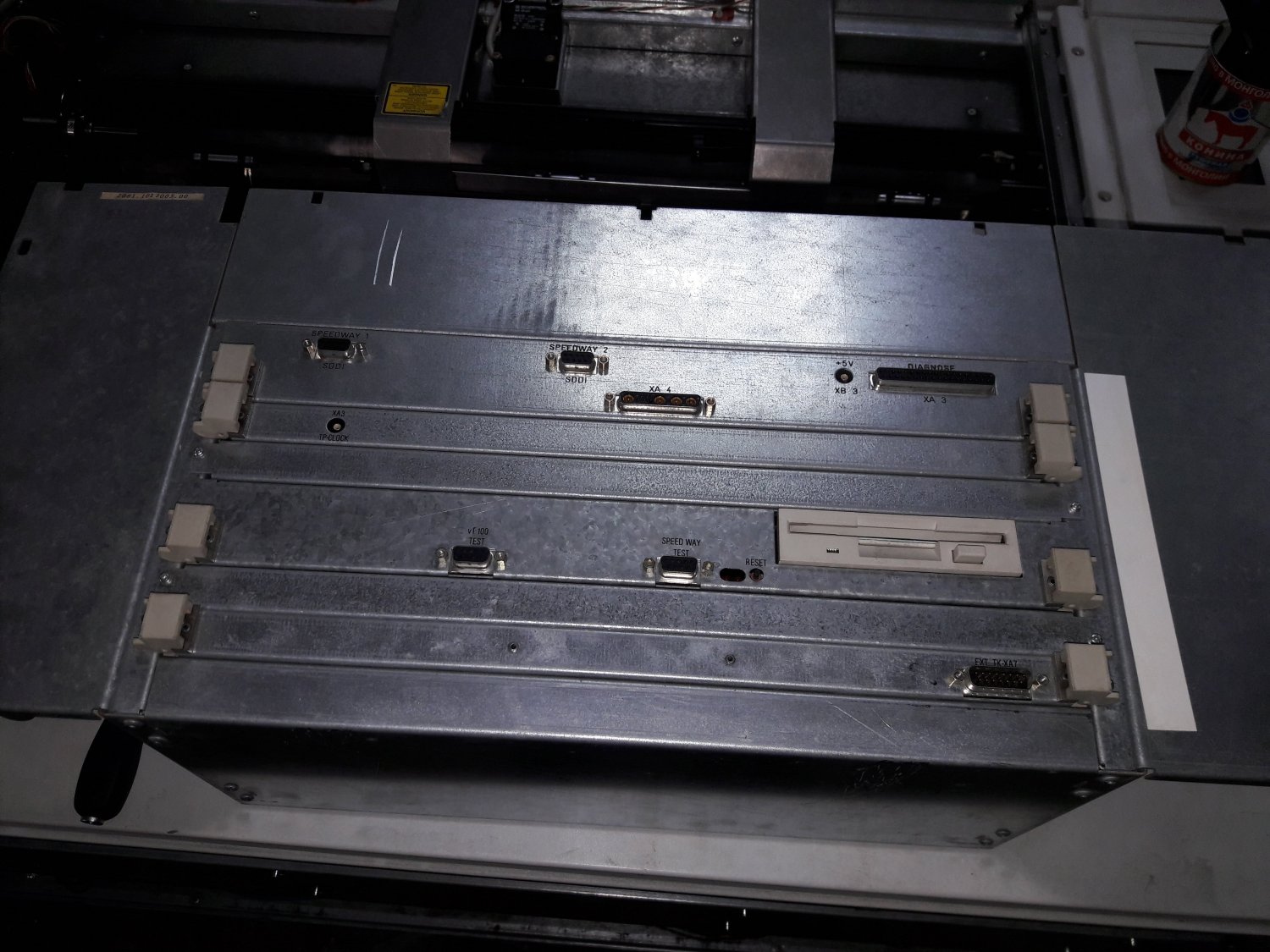

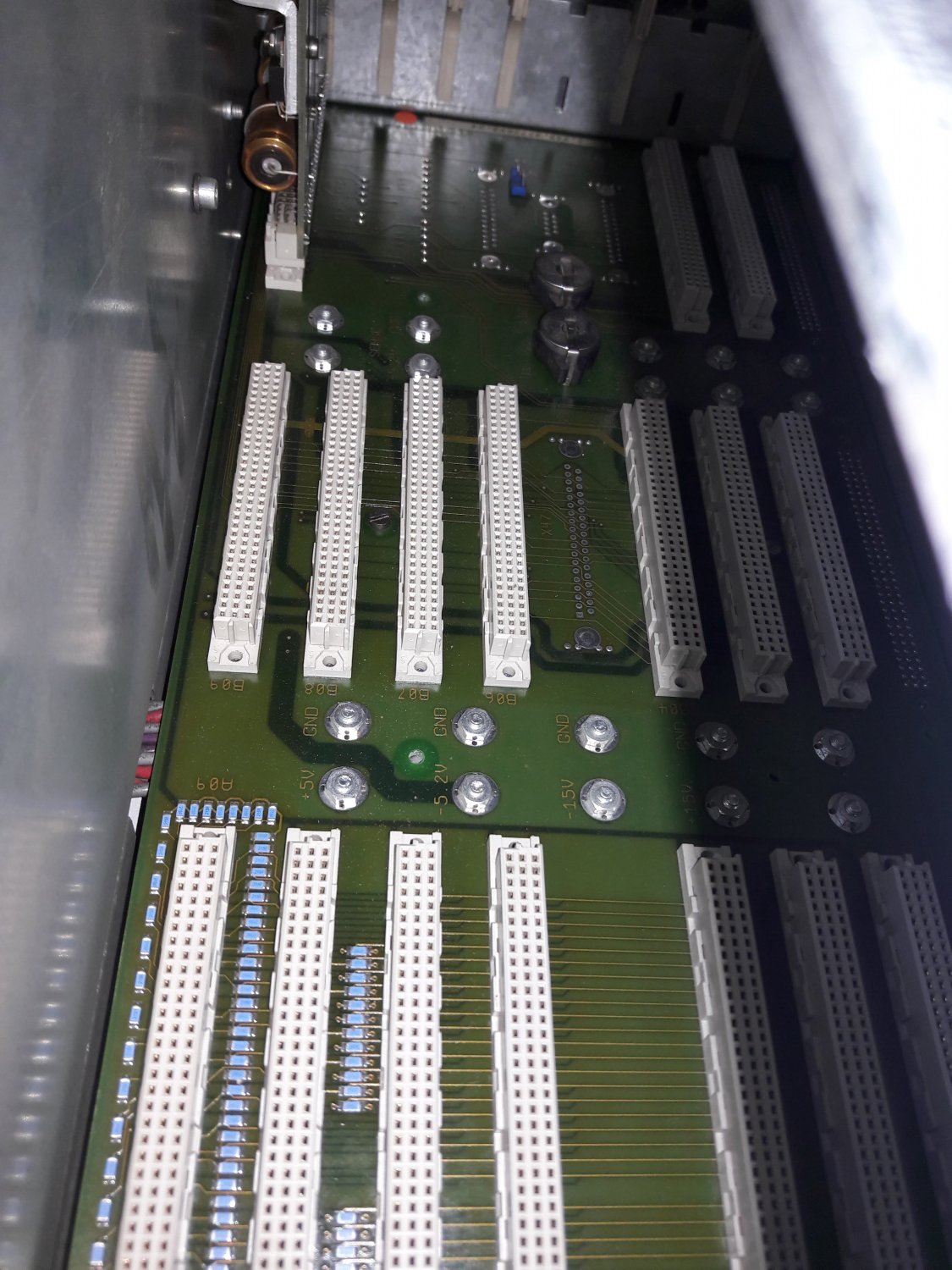

1. Фото расположения плат в корзине можно увидеть?
2. Напряжения замеряли вынимали БП или прям на корзине?

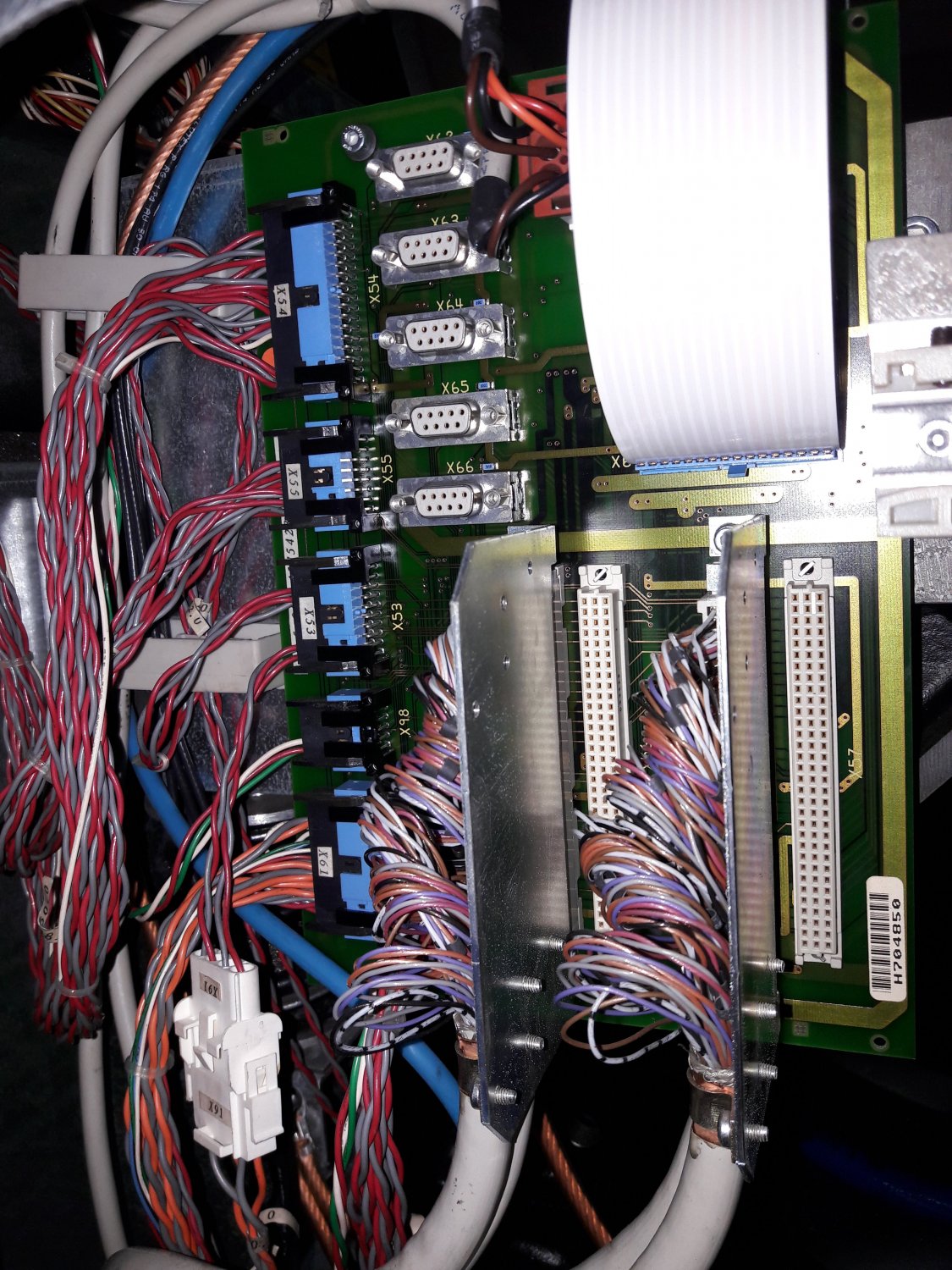

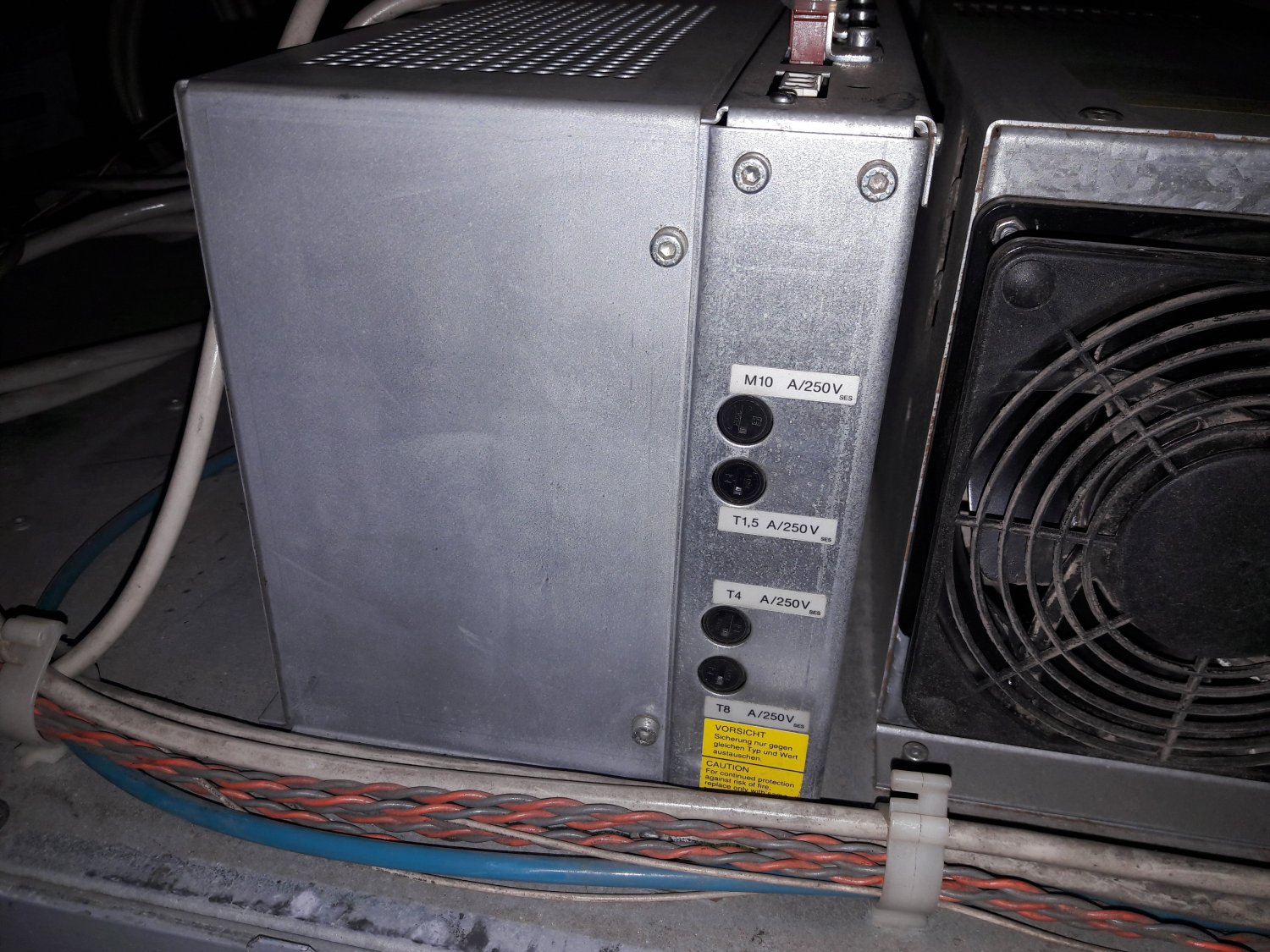

3. И фото разъемов внутри аппарата, больше всего интересуют разъемы платы с вертикально расположенными предохранителями

RIP сказал(а):
1. Фото расположения плат в корзине можно увидеть?
2. Напряжения замеряли вынимали БП или прям на корзине?
3. И фото разъемов внутри аппарата, больше всего интересуют разъемы платы с вертикально расположенными предохранителями
Нажмите, чтобы раскрыть...
Здравствуйте Напряжение мерили на диагностической колодке XA 3 И потом ещё через диагностическую дискету на компьютер выводили при диагногстике

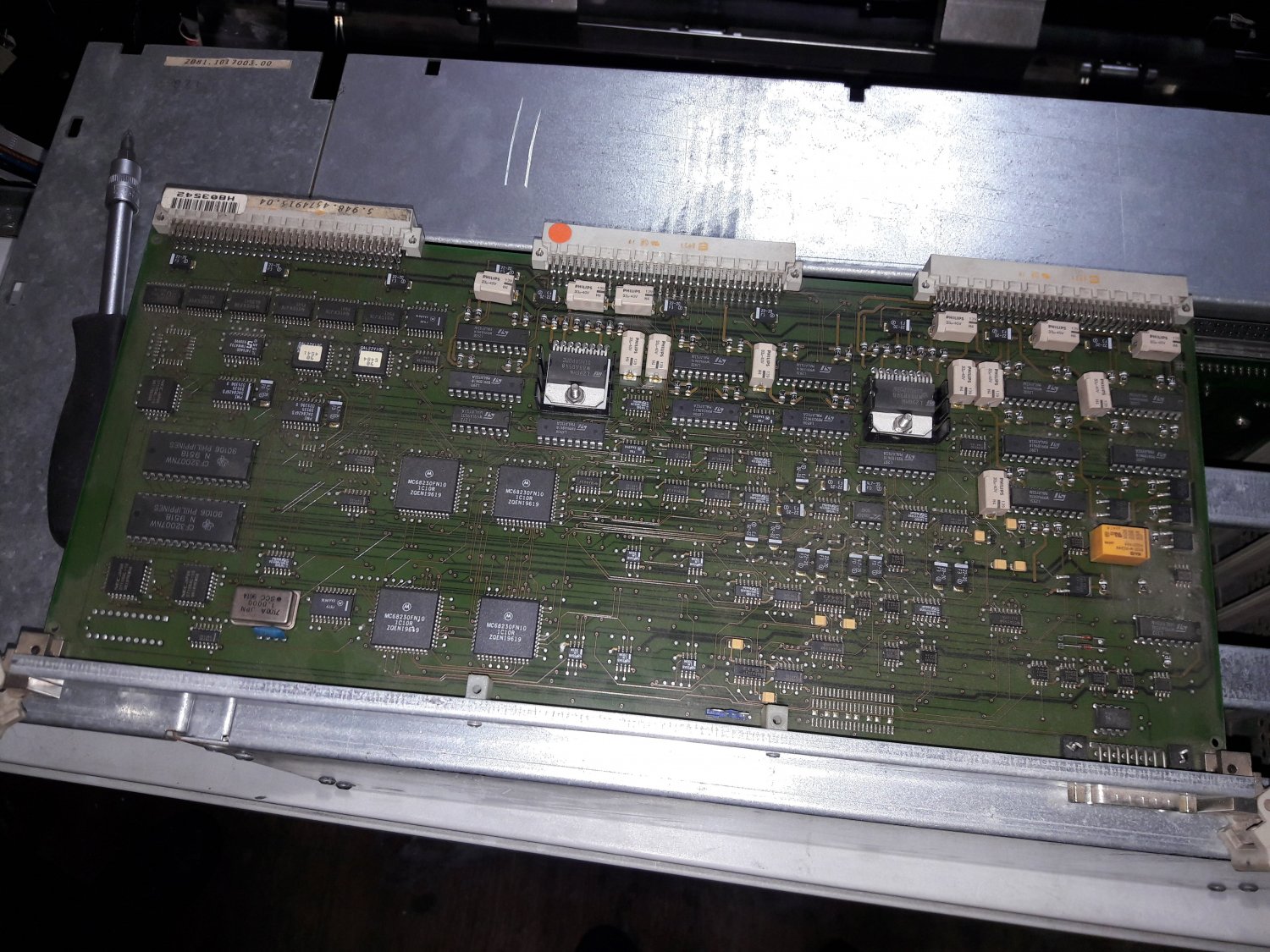

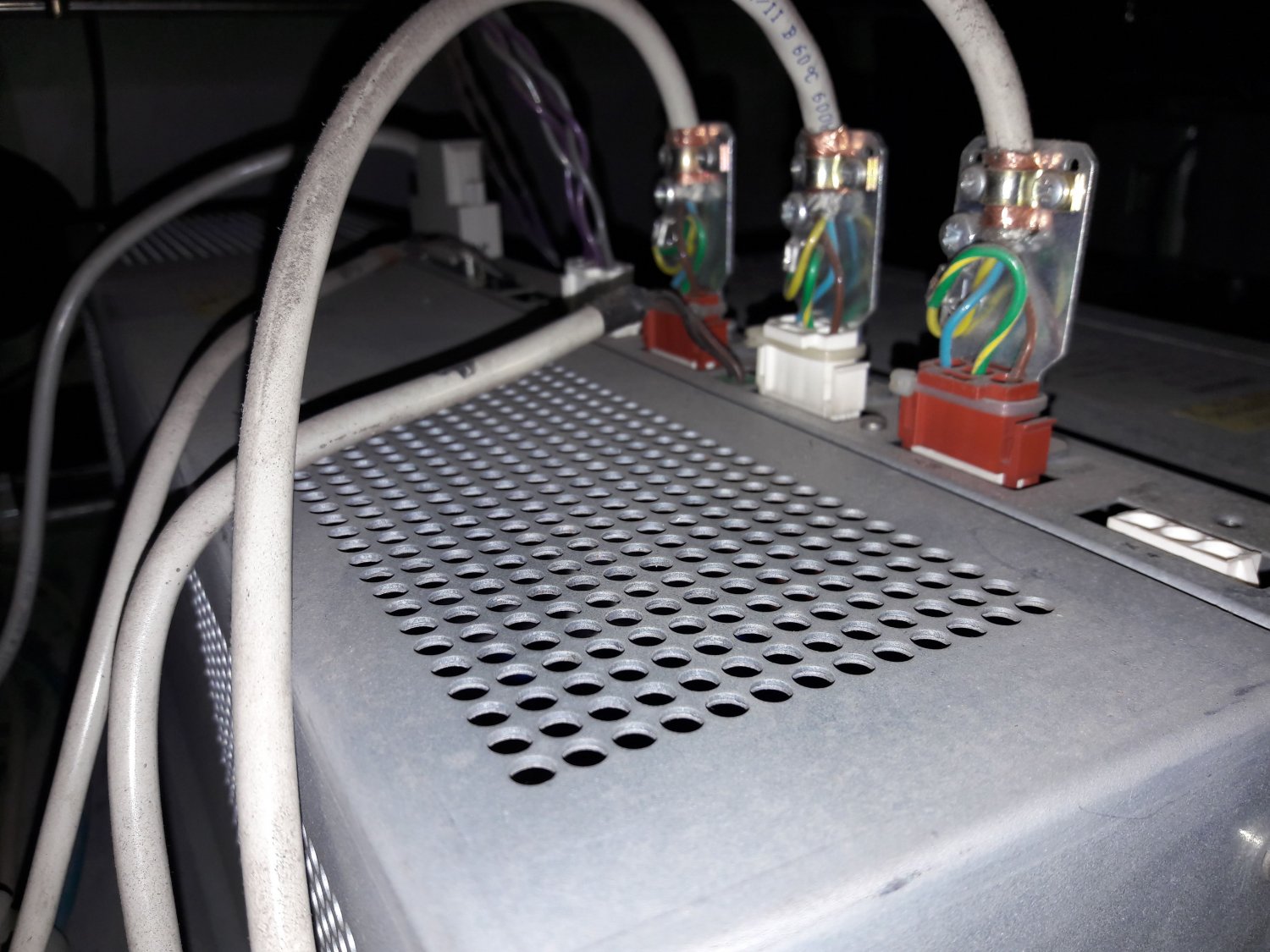

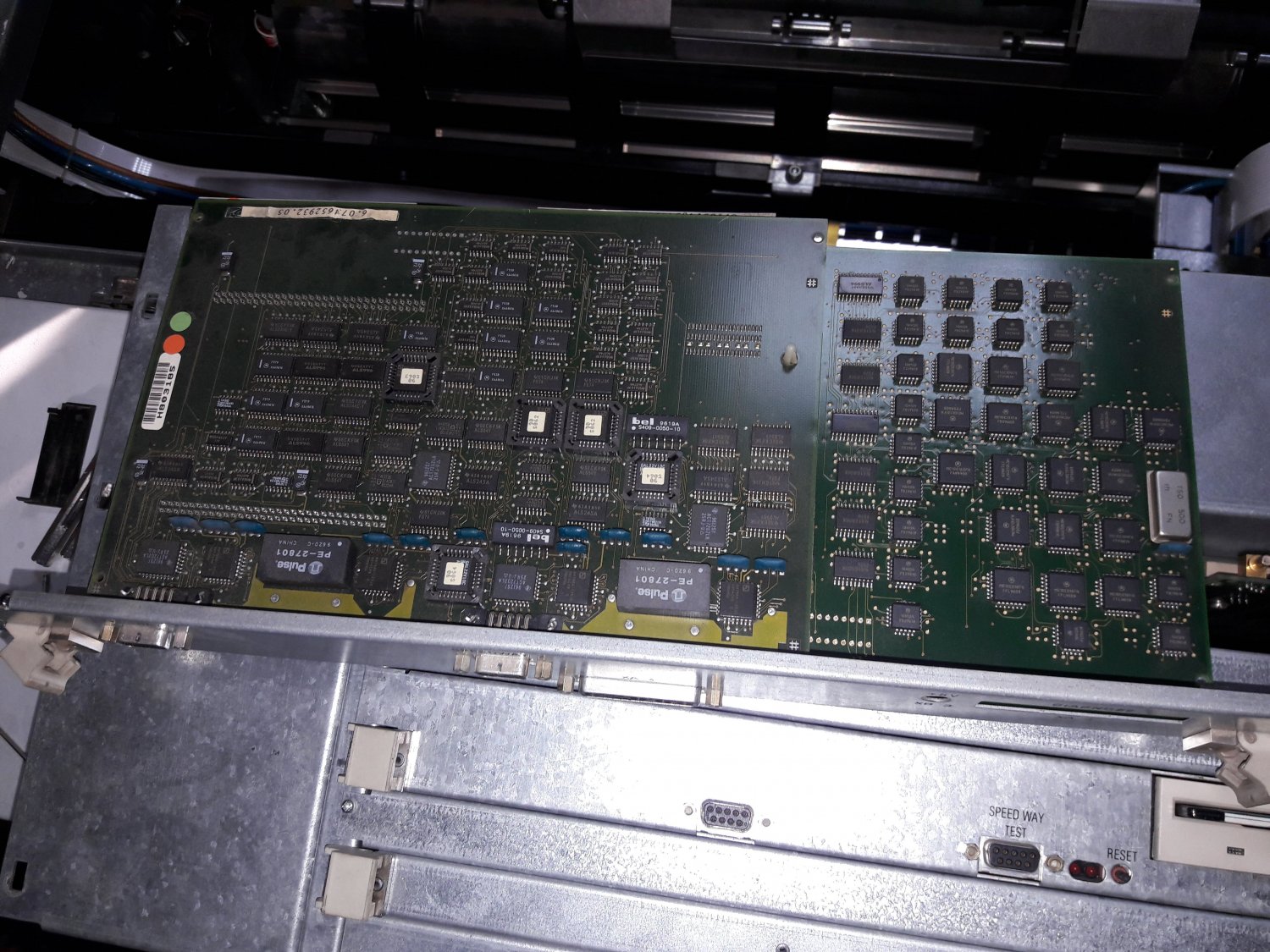

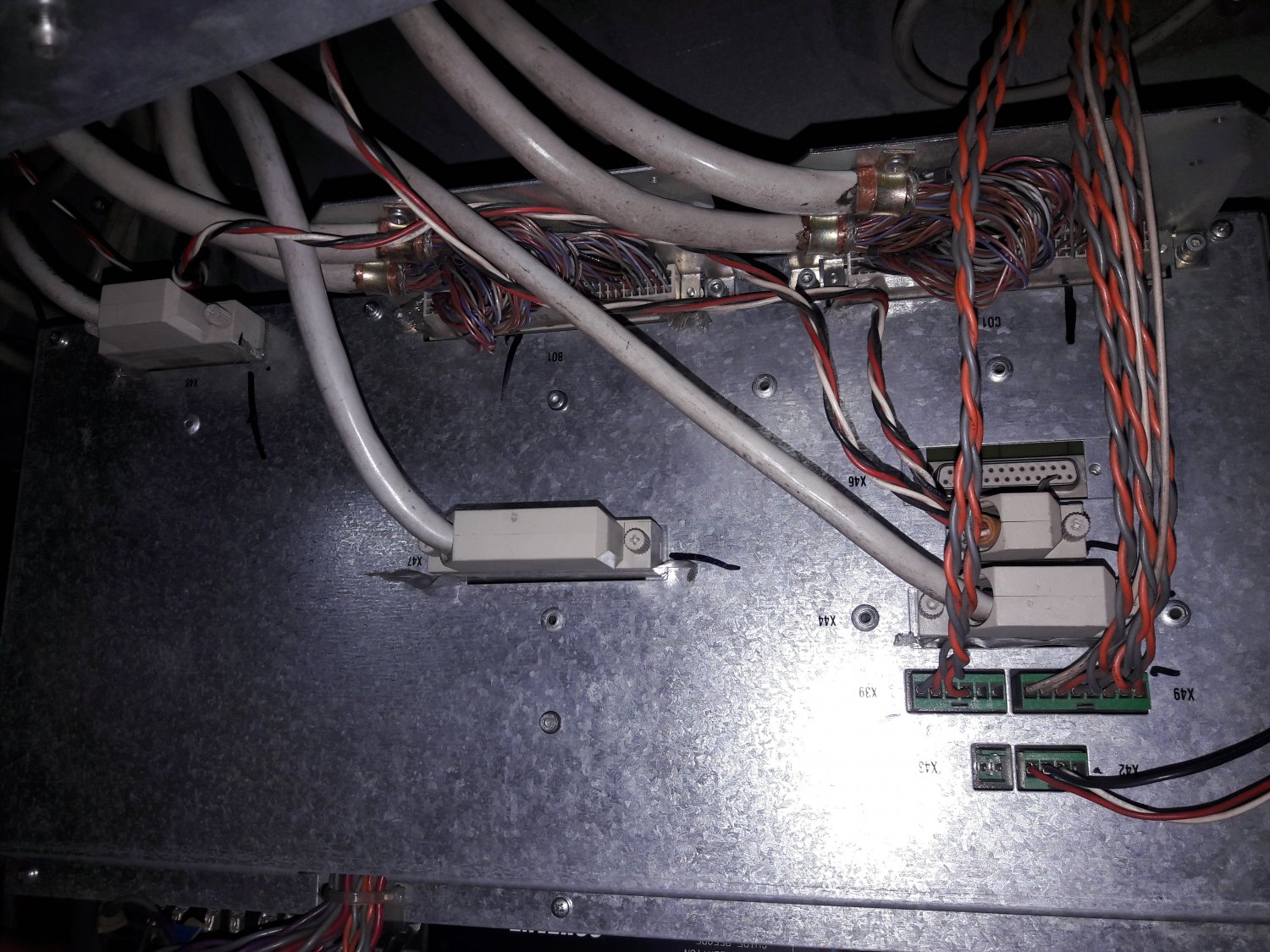

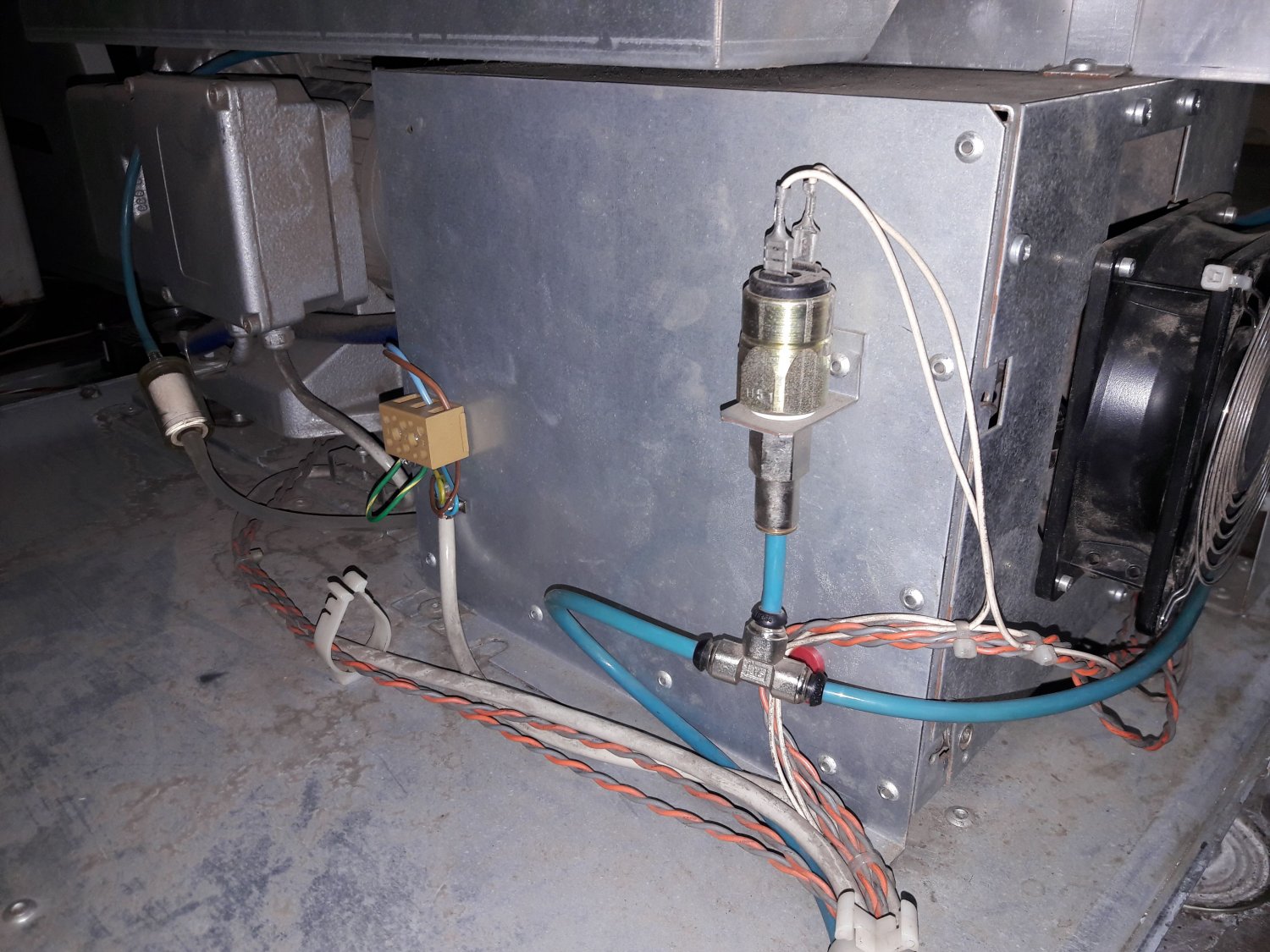

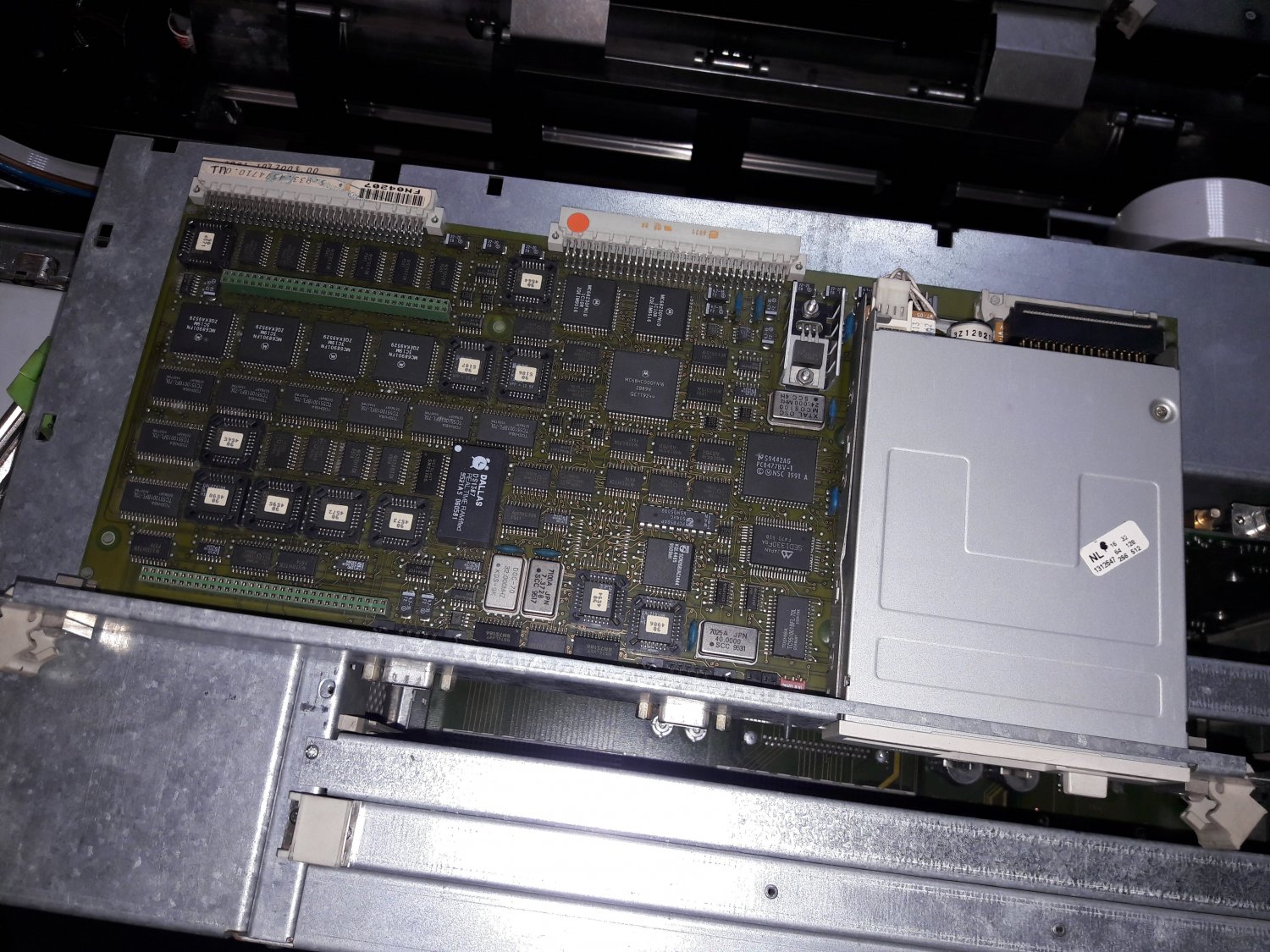

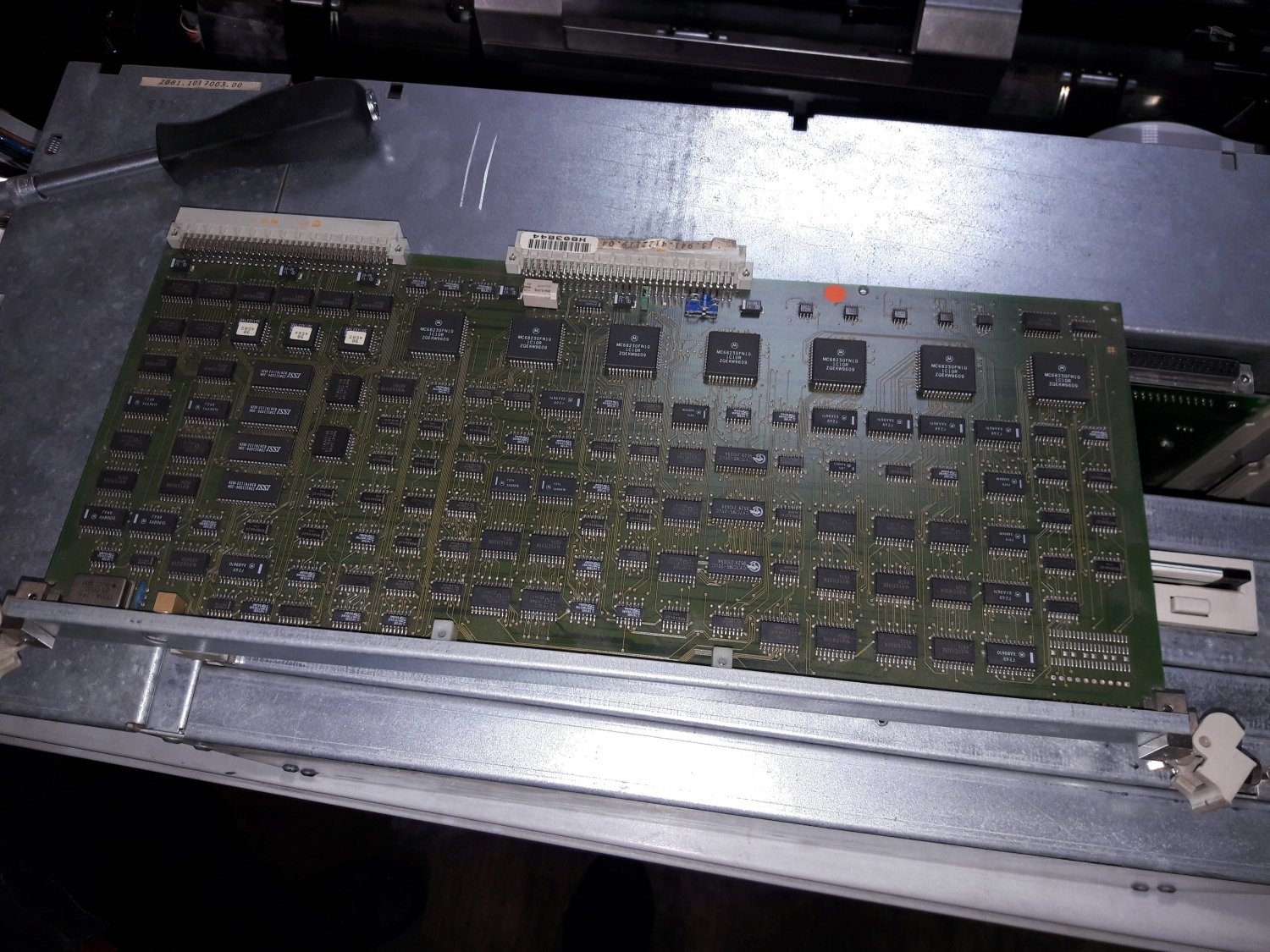

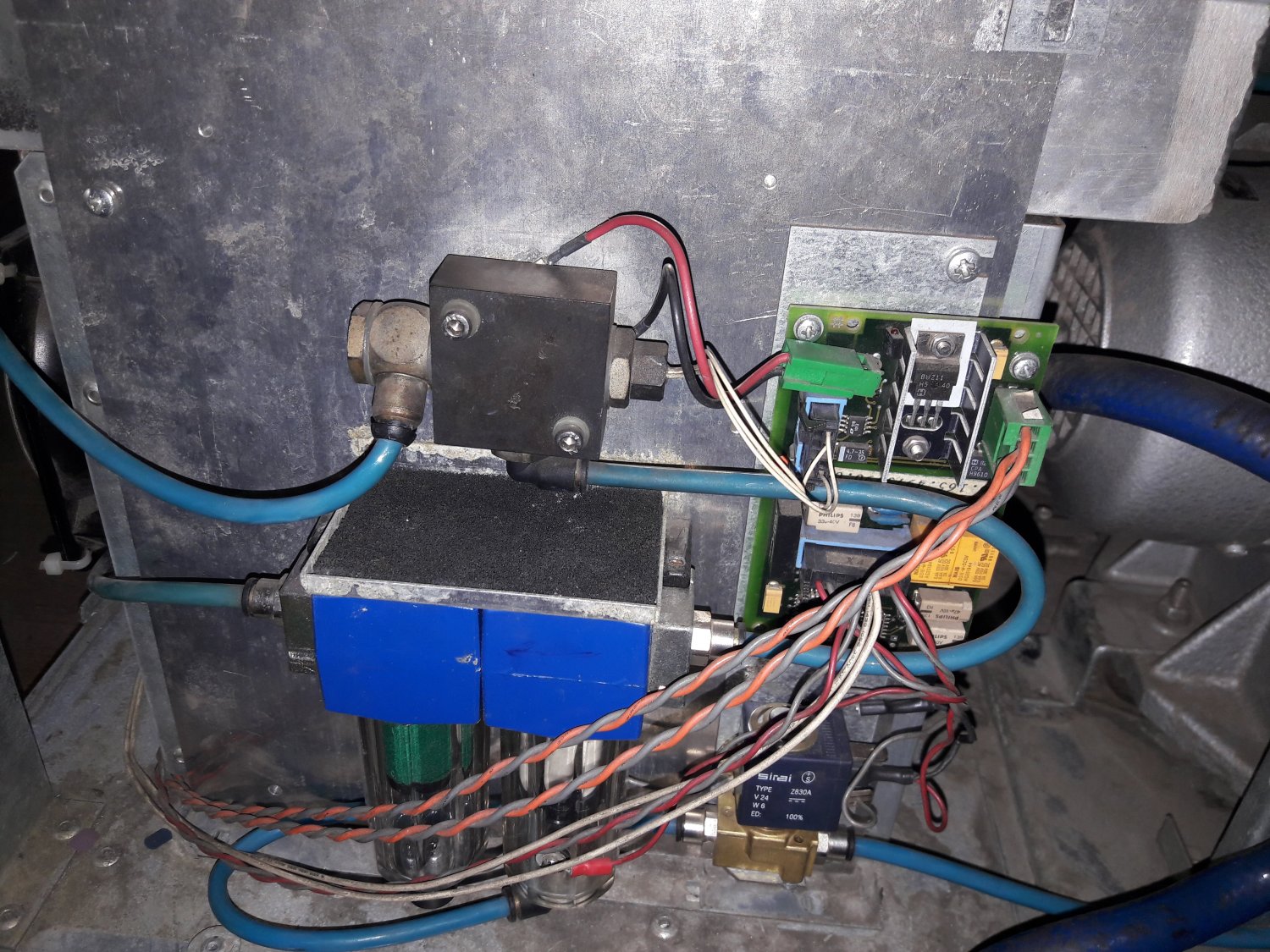

Касаемо фото я не нашёл плату с предохранителями Скидываю всё что на фоткал Если какие ещё фото нужны выложу без проблем


Вложения

  • 20181028_090949.jpg
    375.3 КБ · Просм.: 502
  • 20181028_092223.jpg
    333.2 КБ · Просм.: 439
  • 20181028_093920.jpg
    231.2 КБ · Просм.: 216
  • 20181028_094055.jpg
    346.9 КБ · Просм.: 594
  • 20181028_094158.jpg
    345.8 КБ · Просм.: 580
  • 20181028_094251.jpg
    356.8 КБ · Просм.: 580
  • 20181028_094334.jpg
    361.6 КБ · Просм.: 221
  • 20181028_094409.jpg
    260.8 КБ · Просм.: 569
  • 20181028_095126.jpg
    232.4 КБ · Просм.: 575
  • 20181028_095134.jpg
    290.3 КБ · Просм.: 565
  • 20181028_095150.jpg
    371.2 КБ · Просм.: 583
  • 20181028_095417.jpg
    240.4 КБ · Просм.: 447
  • 20181028_095501.jpg
    316.8 КБ · Просм.: 506
Здравствуйте. Плата управления слов сканом не на своем месте. Должна быть на один шаг ниже.

ЗЫ. Плата слоу скана это плата с маленьким круглым разъемом.

Ставить надо вместо металлической планки

RIP сказал(а):
Ставить надо вместо металлической планки
Нажмите, чтобы раскрыть...
Спасибо вам большое Именно в плате и была проблема Заработал без ошибки Теперь другая проблема Ошибка 3505 Он плёнку протягивать не хочет почему то Сразу скажу касета не новая Протяжной двигатель пожжужит и выдаёт ошибку

Проверяйте энкодер входной, шестерни кассеты и привода

Последнее редактирование:
Нет. Тот который отслеживает что пленка продвигается. Находится под датчиком таблетки. Надо вынуть входной узел

Спасибо всем большое Устроиство заработало Последнее что было Похоже свето датчик сработал какой то Так как устроиство было всё ткрыто Собрал все стенки назад и он стал протягивать плёнку И наконец то я увидел улыбающийся смайлик ОГРОМНОЕ спасибо RIP у За подсказку с платами Вся проблема касаемо ошибки 4006 была в них А так же большое спасибо Magneto Первому откликнувшемуся на мою проблему Хорошо что есть отзывчивые люди

Последнее редактирование:
