Доброго всем дня! На работе попросили сделать макет вырубки для коробки. Макет нарисовал, однако задался вопросом: на какие элементы самой вырубки влияет толщина картона? Заранее спасибо.
Макет для высечки коробки. Толщина картона.
- Автор темы Biomechannik
- Дата начала
dimonchikk
15 лет на форуме
- Сообщения
- 1 175
- Реакции
- 438

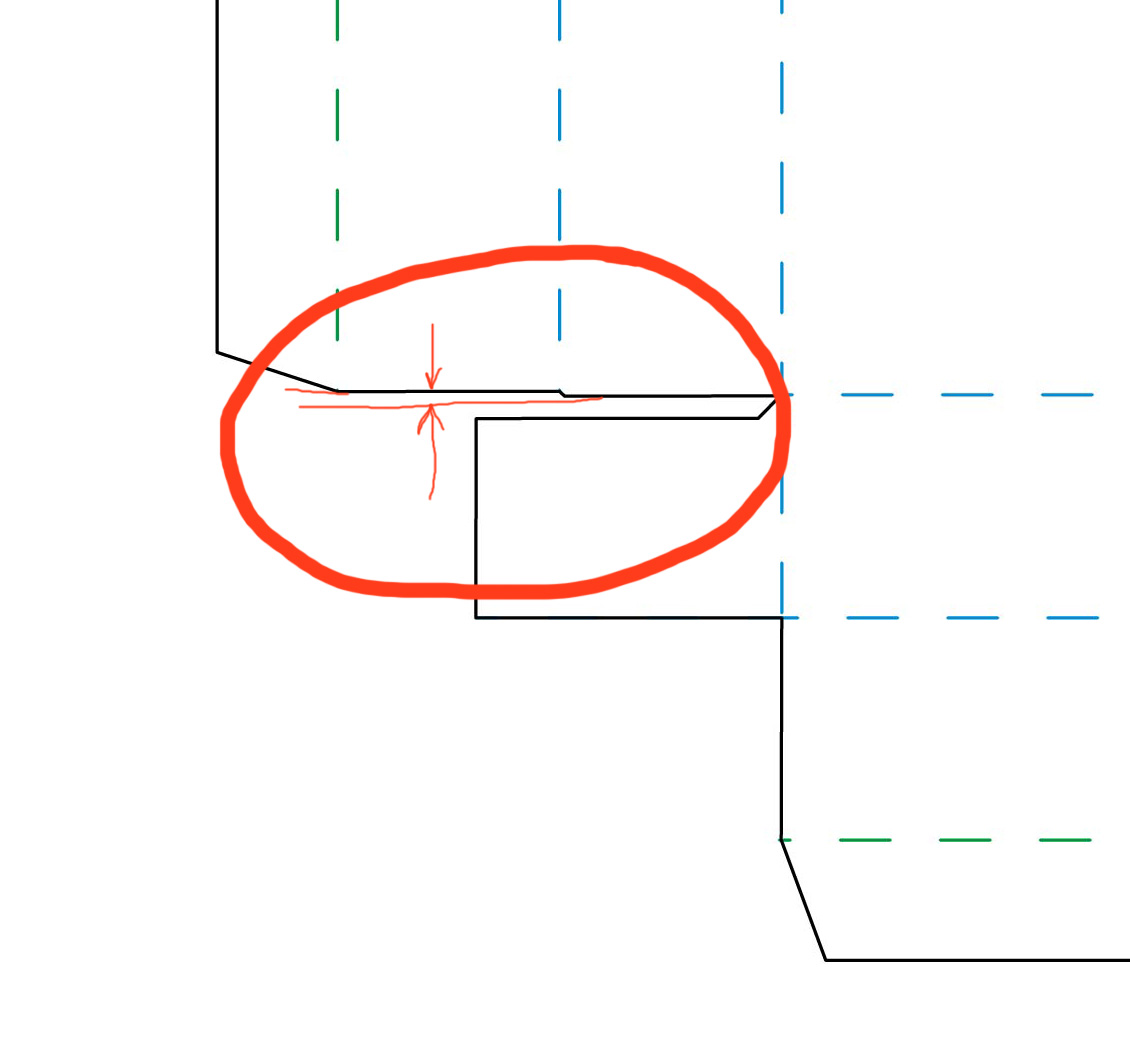

Наверное на место склейки. Панель где идет клеевой шов должна быть меньше не толщину картона.
я кажется понимаю про что Вы, но чтобы наверняка ничего не спутать, вот моя коробка:
Вложения
Gadalka
R.I.P.
- Сообщения
- 2 530
- Реакции
- 869
Ну я во всяком случае предположил что нужно клапаны как то менять...коробка высота и ширина=150мм, глубина=30, толщина картона=2мм, чертеж я показал.
Вот я с этой толщиной что то приуныл немного, коробки первый раз делаю
Вот я с этой толщиной что то приуныл немного, коробки первый раз делаю
- Сообщения
- 12 597
- Реакции
- 3 691
Сайт хороший, только почему то там максимум 1мм толщина стенки, а мне как назла 2мм нужно))
Скажите, может есть статья или видео где обо всем этом говорится? Просто не до конца понимаю как мне это высчитать и что изменить?
Gadalka
R.I.P.
- Сообщения
- 2 530
- Реакции
- 869
- Сообщения
- 12 597
- Реакции
- 3 691
Представьте, что это не картон, а доски. Подумайте как они стыкуются (биговка/рицовка) и осознайте, где от этого будут изменяться размеры и на сколько.
хорошая идея), но нет лазера и картона в 2 мм)
Последнее редактирование модератором:
- Сообщения
- 12 597
- Реакции
- 3 691
Kurolesa
Участник
- Сообщения
- 102
- Реакции
- 31
да, тогда сложнее, найдите хотя бы картон
Последнее редактирование модератором:
- Сообщения
- 2 158
- Реакции
- 2 081

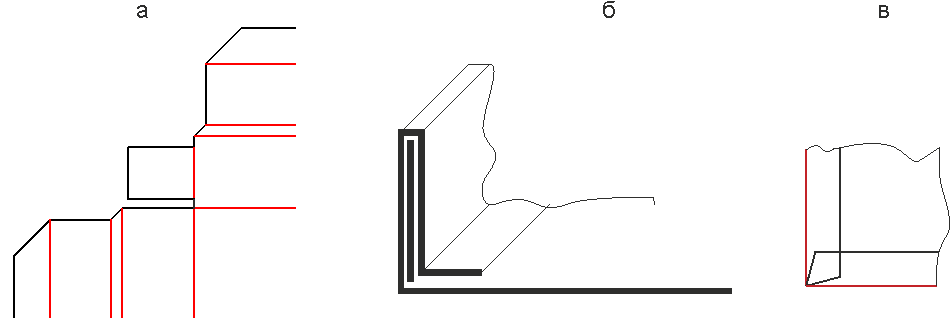

а) Коробка из толстого картона делается примерно так (двойные биги, там где картон загибается на 180°)
б) Примерное сложение коробки - двойной биг по верху, возможный запас на вставку крыла между слоями, уменьшение внутренней стороны примерно на толщину картона, отступы и т.п.
в) У вас неправильные скосы, они должны быть под 45°, иначе при сложении дна они нахлестнутся, что при Вашей толщине картона будет несколько неприятно.
б) Примерное сложение коробки - двойной биг по верху, возможный запас на вставку крыла между слоями, уменьшение внутренней стороны примерно на толщину картона, отступы и т.п.
в) У вас неправильные скосы, они должны быть под 45°, иначе при сложении дна они нахлестнутся, что при Вашей толщине картона будет несколько неприятно.
Последнее редактирование:
А я вот в конструкторе такой макет расчитал, он выходит тоже не совсем корректный? тут у меня двойного бига нет?
