[AI CC-CC2021] Отрисовка труб

[Hardrock]

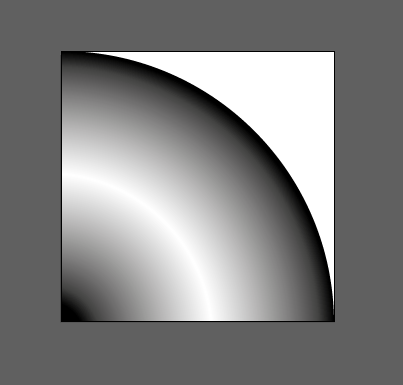

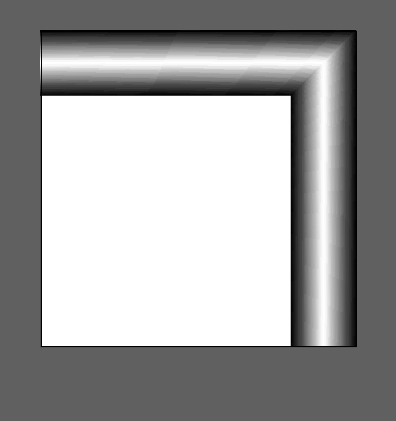

Быть может кто знает как отрисовать трубы под различными углами (90 и 45 градусов, а также тройники и четверники) из фигур залитых градиентами, но чтобы градиент также изменялся под углом, мне необходимо это сделать из двух разных подслоев, но чтобы каждый подслой состоял всего из одной фигуры. К примеру один из приемов это градиент по толстому контуру двух объединенных линий, но при импорте такого SVG в технологическую программу для промышленного интерфейса я столкнулся с тем, что она понимает только белое поле под трубой.

Затем я попробовал вариант скругленной трубы, но мне он не нравится, смотрится не лаконично при отрисовке технологической схемы.

Хочется вернутся к первому варианту не скругленного угла, но чтобы он был сделан из одной фигуры. Есть идеи как реализовать?



[_MBK_]

Градиентом, конечно, делать можно, но не особо технологично.
Откройте для себя бленд.



[Hardrock]

Откройте для себя бленд.

С блендом у меня не получается либо приемы надо знать.
Сам угол не получается нормально соединить.



[~RA~]

Сдаётся мне, что ключевой момент вопроса в

импорте такого SVG в технологическую программу для промышленного интерфейса

Но он совсем не прояснён.



[ITIT]

Создайте кисть из градиента,но лучше из бленда.



[Hardrock]

Но он совсем не прояснён.

Я не разработчик программы, в которую импортирую SVG трубы и поэтому не знаю как она работает в этом аспекте, но с поддержкой связываюсь периодически, пока результатов применимых для своей работы не нашел.

Создайте кисть из градиента,но лучше из бленда.

В фотошопе делал подобное с растровой графикой, не был доволен результатом, так-как появлялись искажения на угле 90 градусов при отрисовке. В растре вообще всё намного проще для такой элементарщины как труба, а просто брал квадрат залитый градиентом, делил его по диагонали пополам, один треугольник переворачивал и делал обращение по горизонтали, затем снова его совмещал с другим треугольников и получался у меня квадрат с градиентом 90 градусов. Похожим образом можно сделать и с векторным вариантом, но эти два треугольника у меня не получается объединить в одну фигуру квадрат, а это необходимо для импорта SVG в ту самую технологическую программу.



[Hardrock]

Вот в иллюстраторе отрисовал угловую трубу под 90 градусов из 2-х трегольников и 2 прямоугольников, но как их объединить в одну фигуру(подслой)?



[_MBK_]

С блендом у меня не получается либо приемы надо знать.
Сам угол не получается нормально соединить.

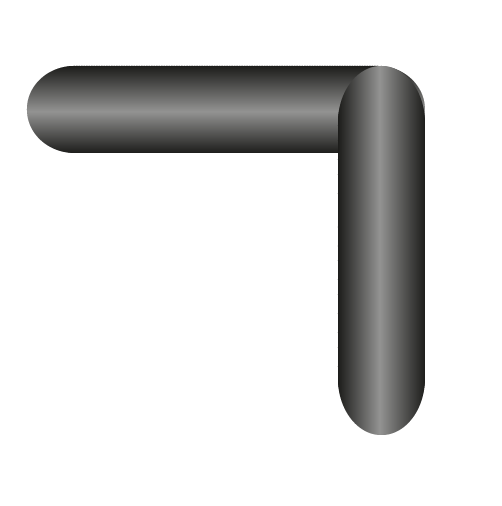

Посмотреть вложение 145074

Переход от светлого тонкого контура к темному толстому. Форма контура произвольная, стыковать ничего не надо



[_MBK_]

Вот в иллюстраторе отрисовал угловую трубу под 90 градусов из 2-х трегольников и 2 прямоугольников, но как их объединить в одну фигуру(подслой)?

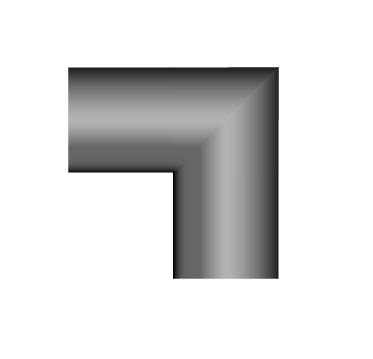

Посмотреть вложение 145076

Откройте для себя маски (клиппинг)



[~RA~]

А как поведут себя

маски (клиппинг)

при импорте такого SVG в технологическую программу

?



[_MBK_]

А как поведут себя


?

Тогда не маски и не клиппинги а булевы операции.



[Hardrock]

Переход от светлого тонкого контура к темному толстому. Форма контура произвольная, стыковать ничего не надо

К сожалению, я новичок и не понимаю у кого должен быть светлый тонкий контур и темный толстый?

А как поведут себя

В этом и вся загвоздка, придется править SVG код вручную через Notepad++. Мне же проще чтобы был один слой и один подслой для трубы 90 градусов (поэтому и ищу возможно объединить все фигуры в один подслой).



[КоньЕстДетей]

варик 1
Не знаю, предлагали или нет, но сделать обычный stroke c градиентом? Соответственно, толщину stroke под толщину трубы подхоняете (заливки фигуры тут нет).
При необходимости — експандить его в меш

варик2

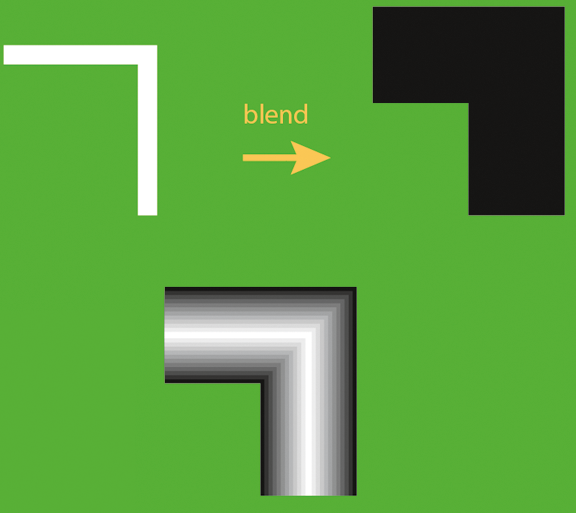

делать трубу из бленды 2 идентичных stroke'ов — потоньше белого и потолще черного
(на скрине специально сделал мало ступеней, чтоб было понятнее что куда)



[ITIT]

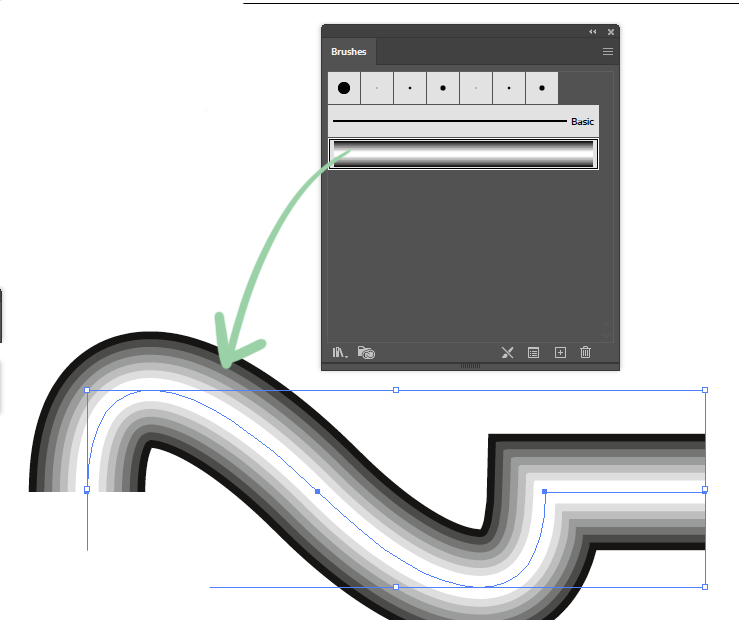

Не знаю насколько правильно Вы меня поняли,но основное в моем первом сообщении было акцентирование на КИСТЬ.У Вас все готово для её создания:для прямой-прямоугольник,для углов два треугольника.



[_MBK_]

К сожалению, я новичок и не понимаю у кого должен быть светлый тонкий контур и темный толстый?

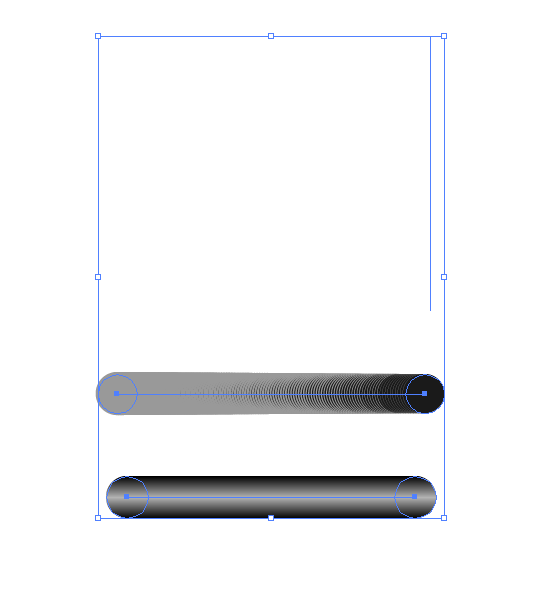

Посмотреть вложение 145077

Я имел в виду бленд по ширине, но можно и так, даже проще. Для этого откройте для себя бленд вдоль пути



[_MBK_]

варик 1
Не знаю, предлагали или нет, но сделать обычный stroke c градиентом?
При необходимости — експандить его в меш

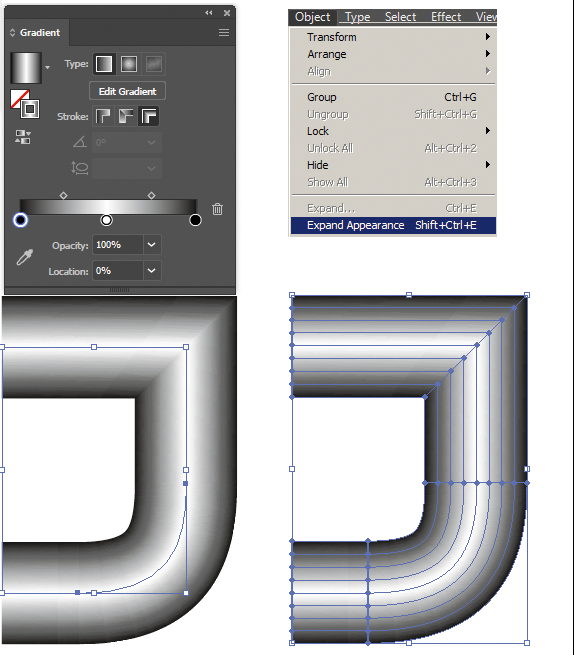

Посмотреть вложение 145078

Такая штука в SVG требуемого формата может корректно и не экспортироваться
А варик 2 - это именно то о чем я говорил выше



[КоньЕстДетей]

Такая штука в SVG требуемого формата может корректно и не экспортироваться

Ну, варик 2 можно потом еще експандить в обычные фигуры и все )
Будет проблема с экспортом обычных форм?
Я просто свг пользовался всего пару раз. Интуитивно все сливал до примитивных объектов и вроде нареканий не было.

А варик 2 - это именно то о чем я говорил выше

ну, не знаю.
там вроде ни слова выше, что блендить именно обводку. Так что как минимум уточнение )
да и ТС тыкался именно в формы



[Hardrock]

варик 1
Не знаю, предлагали или нет, но сделать обычный stroke c градиентом?
При необходимости — експандить его в меш

если вы имеете ввиду делать из обводки, то я пробовал уже, в самом первом посте, вариант не подошел потому что импорт SVG в технологической SCADA видит изображение как белый треугольник под трубой.

варик2
делать трубу из бленда 2 stroke — потоньше белого и потолще черного

надо будет попробовать.

Не знаю насколько правильно Вы меня поняли,но основное в моем первом сообщении было акцентирование на КИСТЬ.У Вас все готово для её создания:для прямой-прямоугольник,для углов два треугольника.

Т.е. все фигуры выделить и сделать из них кисть?



[_MBK_]

если вы имеете ввиду делать из обводки, то я пробовал уже, в самом первом посте, вариант не подошел потому что импорт SVG в технологической SCADA видит изображение как белый треугольник под трубой.

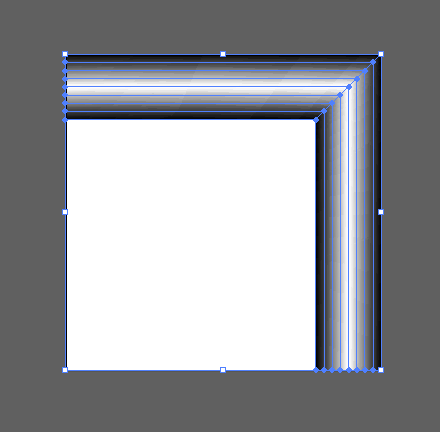

Посмотреть вложение 145080


надо будет попробовать.

Т.е. все фигуры выделить и сделать из них кисть?

С кистью в svg точно не пойдет без экспанда



[КоньЕстДетей]

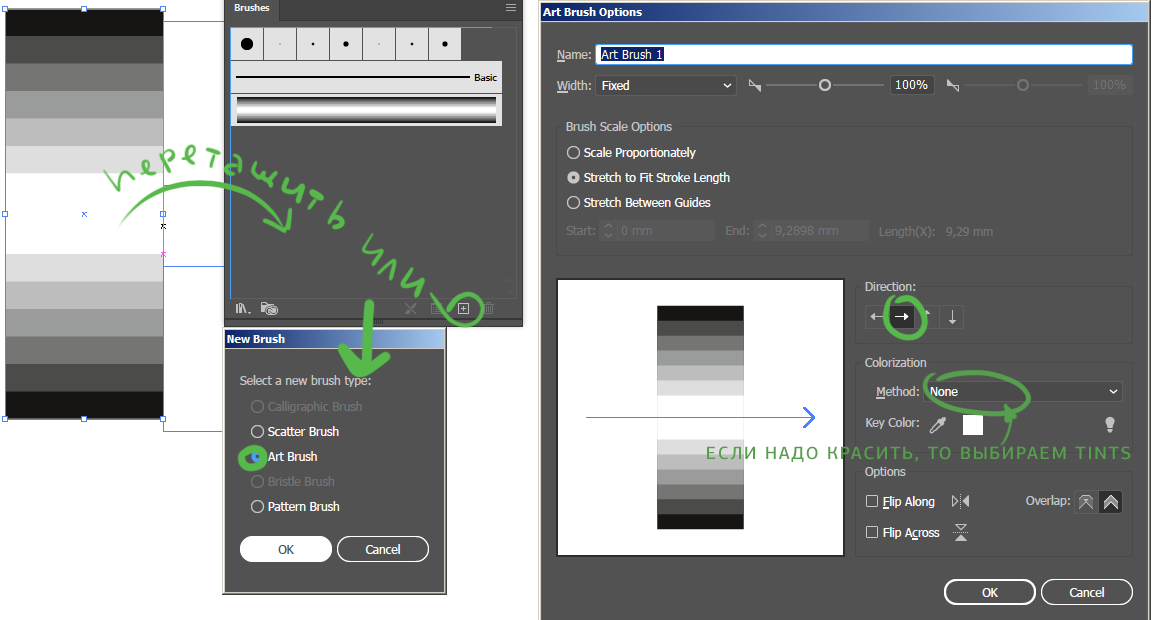

Т.е. все фигуры выделить и сделать из них кисть?

Ну и потом expand appearance.
Количество ступеней надо больше, если хотите более гладкий результат )
