[AI CC2023] При экспорте данных в pdf пропадает часть элементов

[Dary.Mary]

Здравствуйте! Я столкнулась с такой проблемой: при сохранение файла в pdf формате для печати, часть графических элементов пропадает. На первом скриншоте те элементы, которые я использовала в своём дизайне. И теперь при экспорте в пдф, пропадают часть этих элементов и так во всех дизайнах. Не пойму в чём проблема и как её исправить. Заранее благодарю за помощь.



[Drawer]

Не по теме:
Все как положено... задачка для "настоящих пацанов" пара скриншотов без файла Кто начнет?



[Jeine]

Я попробую.
При отсутствии любых других исходных можно сказать, что задача решается методом половинного деления.



[Любимцев]

без файла

по-ходу, достаточно одного бутона этого пропадающего...



[Dary.Mary]

Извиняюсь) вот файл ai: К теме: "При экспорте данных в pdf пропадает часть элементов"

Спасибо за помощь!



[Любимцев]

вот файл

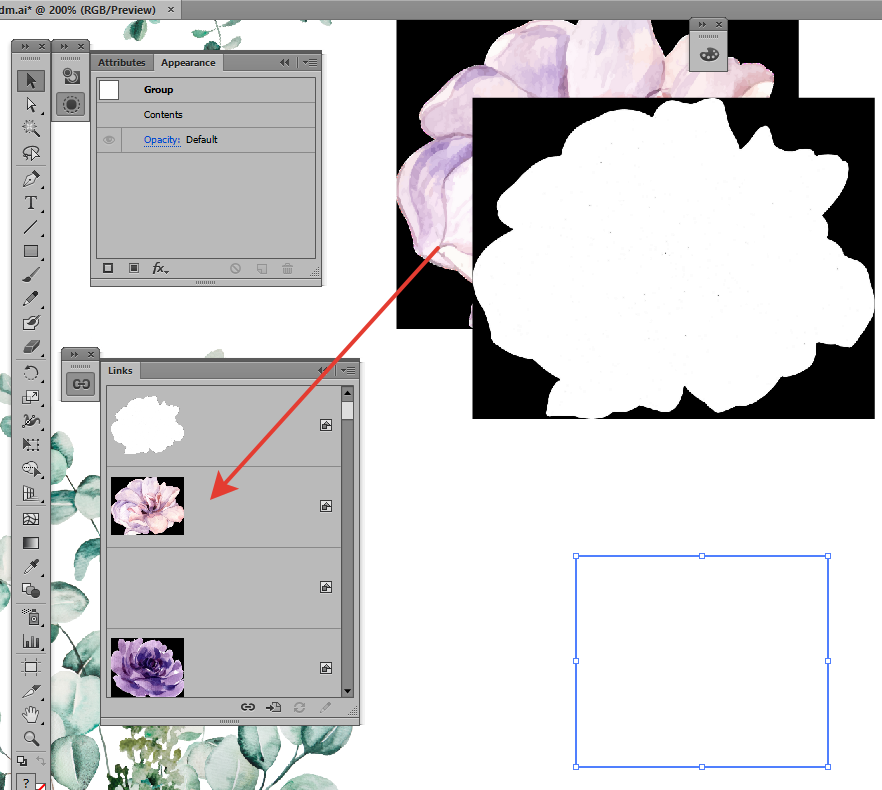

у меня (но CS6) это растровые картинки (все, а не только пропадающие)
И открылось уже без них. Они закрыты черными и белыми прямоугольничками (бывшими масками, видимо),
И сами на черном фоне, как единая картинка, но в маске...
1) что вы с ними наделали?
2) зачем Илл, если все это растр 146-процентный?



[Dary.Mary]

1) что вы с ними наделали?
2) зачем Илл, если все это растр 146-процентный?

Эту картинку в svg формате я скачала с открытых источников и кроме как перемещение, с ними ничего не делала. Как полный новичок в этом деле, к сожалению, на второй вопрос ответить не могу)

Есть только вопрос могу ли я исправить данную проблему, или нет. Просто мне странно, что другие элементы отображаются, а эти нет, хотя всё было в одном файле.



[qsedftghk]

Лень разбираться, при экспорте в пдф, у вас наверное выставлен пресет "High Quality Print" и картинка пропадает. Ну, выберите этот же пресет, только выставите Compatibile: Acrobat 4 (pdf1.3) и ничего не пропадет.
А файл, конечно сплошной растр с растровыми масками. Я б слил всё в единую картинку и экпортил в пдф с другими своими настройками. А вообще, правильно заметили, в фотошопе сие собирать нужно и сохранять как tif, например
ЗЫ. И кстати, я такое, вроде видел в векторе



[Drawer]

могу ли я исправить данную проблему

Выделите по одному элементы и сделайте Flatten transparency с сохранение альфы.

Сейчас прозрачность реализована через Opacity Mask. Эта опция неизвестно зачем в AI засунута и похоже работает в новых версиях коряво (при понижении до CS6 при сохранении из него все элементы остаются видны к примеру ), либо это очередная "фича"...

Просто мне странно, что другие элементы отображаются, а эти нет

Отличий в масках видимых объектов и тех, которые не видны пока не нашел, так что и правда странно

картинку в svg формате

А вот с этим форматом вообще аккуратнее



[Drawer]

Выделите по одному элементы

P.S. Скопом все тоже можно, попутал с растрированием. Там все в одну картинку сливается. Если плющить прозрачности объекты вроде как остаются отдельными.



[~RA~]

Эту картинку в svg формате я скачала

Приложите исходник, а лучше ссылку на него.



[_MBK_]

Есть только вопрос могу ли я исправить данную проблему, или нет.

Открываете svg в фотошопе, пересохраняете как psd и помещаете в иллюстратор. Все просто.



[~RA~]

Это не наш метод. Нужно же выяснить причину.



[_MBK_]

Это не наш метод. Нужно же выяснить причину.

Причину, по которой надо исправить?



[~RA~]

Причину, по которой надо исправить?

Причину возникновения косяка.



[_MBK_]

Так она и так очевидна: svg совершенно упоротый фришный формат, в который каждый школьник в тайне от всех допиливает собственную спецификацию.



[~RA~]

очевидна

Неа.
Косяк иллюстратора скорее. Он же спарсил/внедрил (мне отсюда не видно) объект и не ругнулся, вполне себе отображал на экране, а вот в пдф не сдюжил.



[Dary.Mary]

Лень разбираться, при экспорте в пдф, у вас наверное выставлен пресет "High Quality Print" и картинка пропадает. Ну, выберите этот же пресет, только выставите Compatibile: Acrobat 4 (pdf1.3) и ничего не пропадет.
А файл, конечно сплошной растр с растровыми масками. Я б слил всё в единую картинку и экпортил в пдф с другими своими настройками. А вообще, правильно заметили, в фотошопе сие собирать нужно и сохранять как tif, например
ЗЫ. И кстати, я такое, вроде видел в векторе

Здравствуйте! Спасибо, изменение на Acrobat 4 (pdf1.3) помогло. Теперь всё отображается в пдф.



[Dary.Mary]

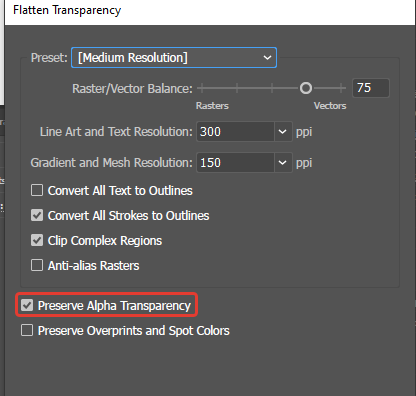

Выделите по одному элементы и сделайте Flatten transparency с сохранение альфы.
Посмотреть вложение 159059
Сейчас прозрачность реализована через Opacity Mask. Эта опция неизвестно зачем в AI засунута и похоже работает в новых версиях коряво (при понижении до CS6 при сохранении из него все элементы остаются видны к примеру ), либо это очередная "фича"...

Отличий в масках видимых объектов и тех, которые не видны пока не нашел, так что и правда странно

А вот с этим форматом вообще аккуратнее

Здравствуйте. Спасибо за помощь. В Flatten transparency я почему то не нашла две последние галочки,. поэтому этот метод не смогла попробовать. Но теперь буду знать, что с svg могут быть проблемы))



[Dary.Mary]

Приложите исходник, а лучше ссылку на него.

Здравствуйте. Проблему сохранения я решила, выше подсказали. Но если ещё интересно, вот ссылка на Исходник.
