Проблема экспонирования Heidelberg Topsetter PT-R4300

А

Александр Н

Участник
Топикстартер
Сообщения
19
Реакции
0
Здравствуйте.
Собственно проблема состоит в следующем, что после экспонирования и проявки термальной пластины на ней появляются (иногда одна, иногда несколько, а иногда вообще нету) тонкие полосы и что примечательно только с одной стороны и только на В2 формате пластин. Может кто-то сталкивался и знает решение проблемы?

Если пластину перевернуть на 180 тоже самое происходит?

А фото есть нескольких полос?

Да, есть


Вложения

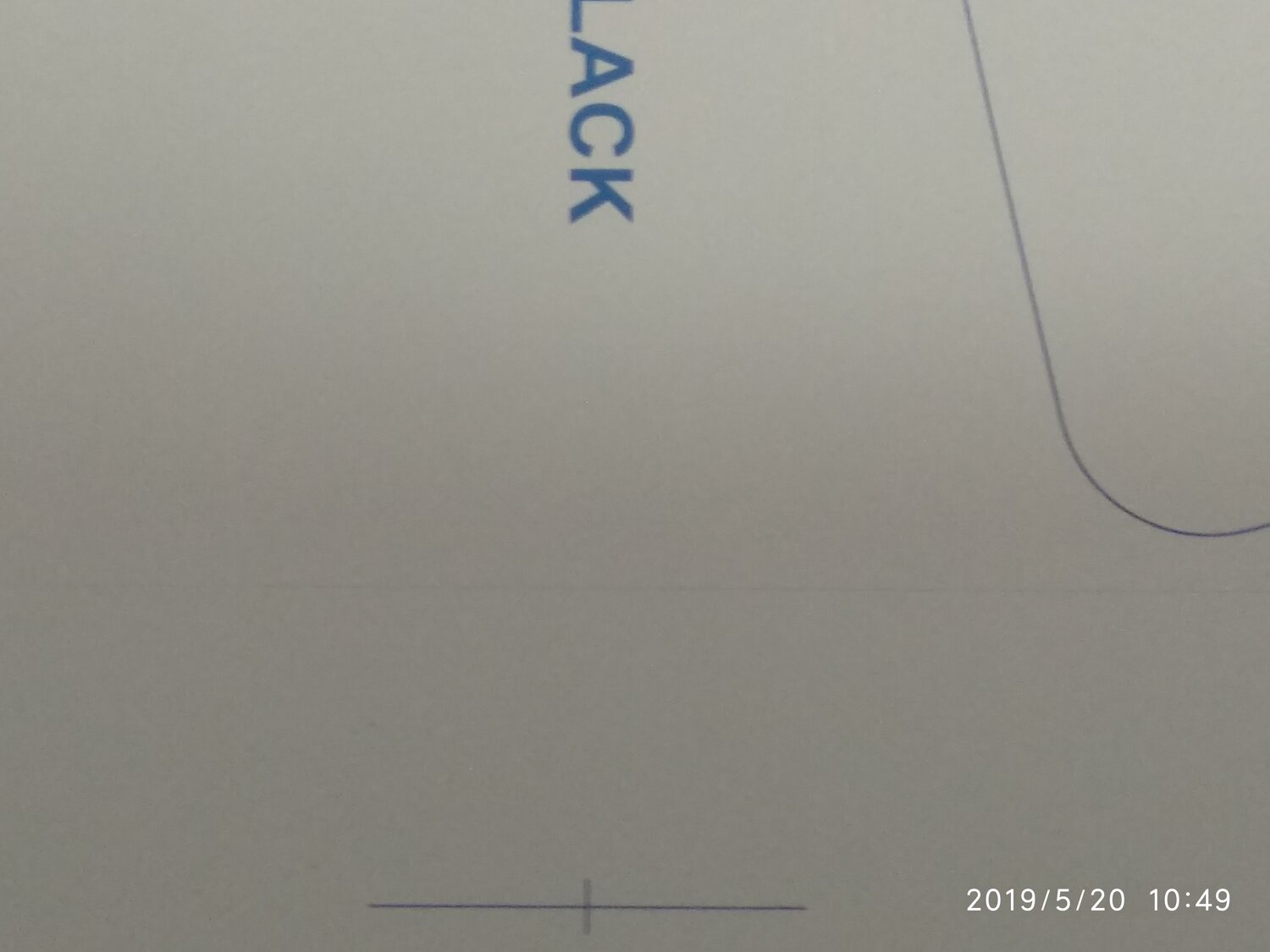

  • IMG_20190520_104958.jpg
    71.7 КБ · Просм.: 545

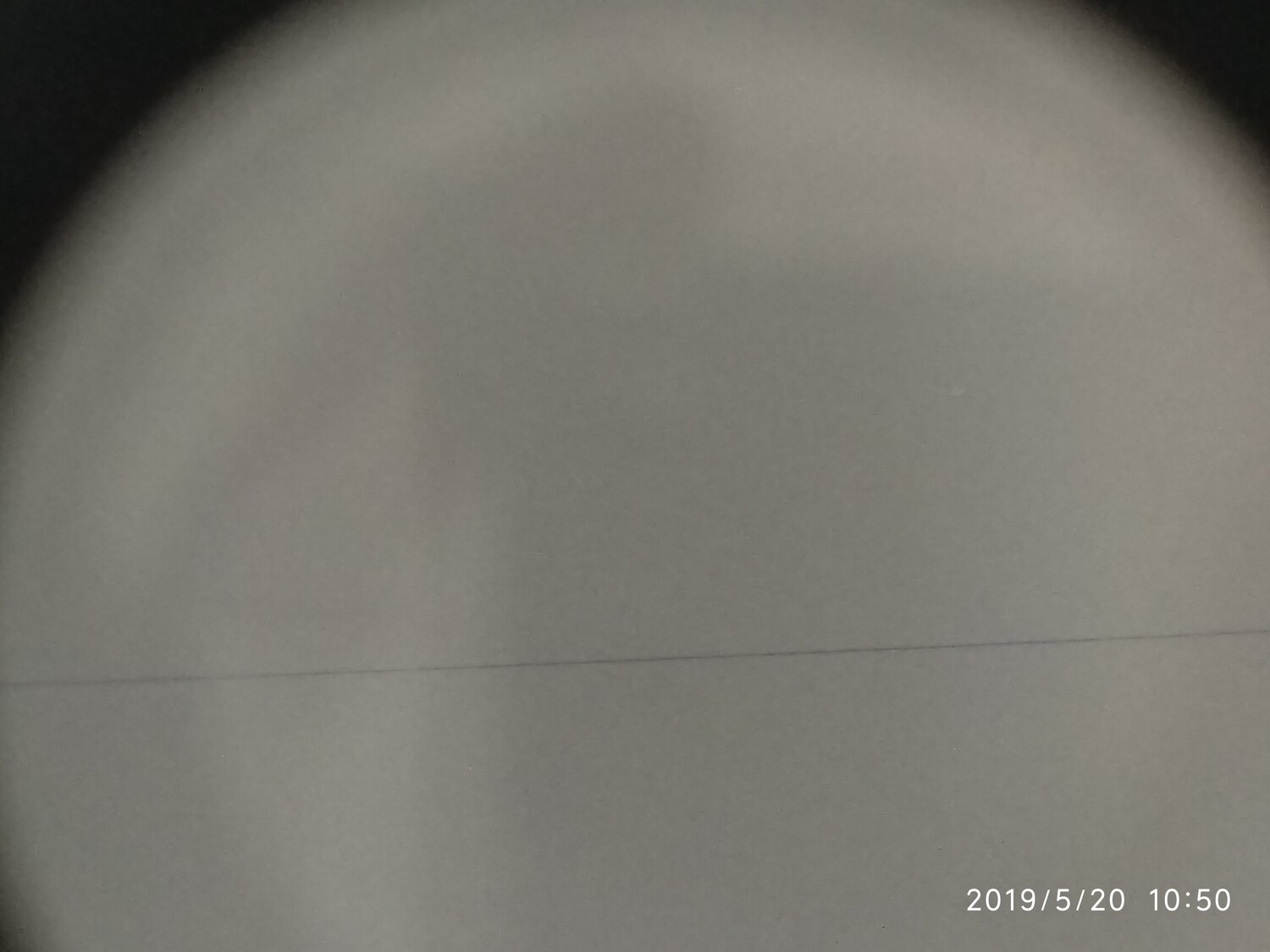

  • IMG_20190520_105051.jpg
    77.4 КБ · Просм.: 548

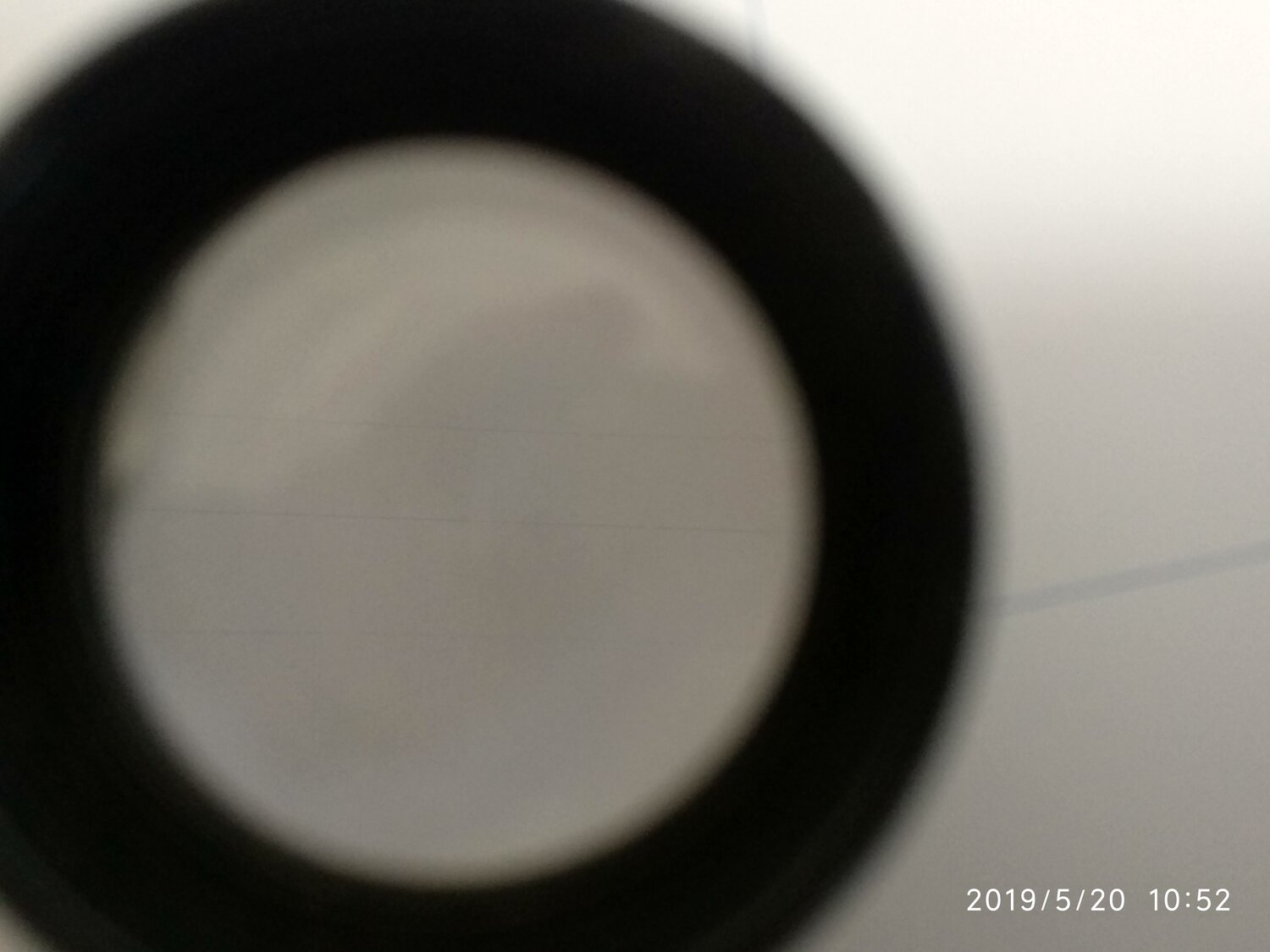

  • IMG_20190520_105234.jpg
    88.9 КБ · Просм.: 544
Предположу, что в проявке есть что-то: либо нарост, либо ролик задубевший, который в этой зоне оставляет царапины. Нагрузка на него при формате B2, на краю пластины, больше становится, поэтому он себя так и может проявлять.

В проявке вряд-ли , потому что с другой машины проявляем такой же формат в этой же проявке и все нормально

Не буду настаивать, но пока ощущение, что полосы - механическое повреждение.

Версия "фантастическая", на барабане нет "отложений пыли" после экспонирования малого формата, а потом B2?

Правда в этом случае совсем другие артефакты.
А при загрузке вал не подтормаживает входной?

Пыли нету, так как чистили перед В2 форматом и было бы пятно после пыли и вал как же не притормаживает. Вакуум работает нормально все дыры почищены. Полоса(сы) ближе к центру с дальней стороны от нулевой позиции каретки.

Полоса ацетоном растворяется, или оксидный слой подложки поврежден?

Тогда ищите ворсину, мимо которой объектив проезжает и она создает тень. Или с косой к каретке разбирайтесь (контакт где-то пропадает), но в этом случае полоса не была бы такой ровной (хотя...). Ну могу предположить ещё косяк в мозгах (у аппарата '))'). Но скорее всего помеха лучу.

Последнее редактирование:
  • Спасибо
Реакции: Valentin
Ну тады развернуть пластину перед подачей в CTP.

Если разворот на 180 то не помогает, полосы с той же стороны.

царапины всегда в одном и том же месте или "гуляют" в стороны?
что показывает тестовая пластина (а ее вообще выводили)? тест фокусировки.
что вообще за марка пластин и растворов?

На пластине не царапины, а линия(и) как будто лазер не прожёг и не в одном и том же месте, но с одной и той же стороны, на формате пластины 740*605 в диапазоне 720:730. Тестовая пластина была при калебровке и там же и был тест фокуса и зума. Пластины и проявитель марки Chembyo.

Александр Н сказал(а):
На пластине не царапины, а линия(и) как будто лазер не прожёг и не в одном и том же месте, но с одной и той же стороны, на формате пластины 740*605 в диапазоне 720:730. Тестовая пластина была при калебровке и там же и был тест фокуса и зума. Пластины и проявитель марки Chembyo.
Нажмите, чтобы раскрыть...
Полоса всегда есть, или эпизодически?
