Проблема экспонирования Heidelberg Topsetter PT-R4300
- Автор темы Александр Н
- Дата начала
- Сообщения
- 5 781
- Реакции
- 4 396
Эк вы хватили! Практически микронное разрешение получается - как на проекционной фотолитографии.
Valentin
15 лет на форуме
- Сообщения
- 2 272
- Реакции
- 1 244
Valentin
15 лет на форуме
- Сообщения
- 2 272
- Реакции
- 1 244
У нас вообще-то есть офф сервис мэн по Скринам. Фирма КРС.
Переберут хоть все до станины, лишь бы платили
По их мнению проблема в косе и рельсах под кареткой в виде заусенции или грязи, но прочистили все в плоть до чистки зубной щеткойУ нас вообще-то есть офф сервис мэн по Скринам. Фирма КРС.
Переберут хоть все до станины, лишь бы платили
, хотелось услышать ещё мне, так как вопрос, как Вы подметили, лишь бы платили, ибо был случай с платами головы( exposure head error), когда вопрос был в замене(покупке платы), а на самом деле оказалось все проще. И кстати Валентин Вы с какого города?Была такая же проблема, на МАКО4 решилась тем что пластины стали реже выпускать(ну это как мне уже поведали). За четыре года как я работал за аппаратом полосы только участились, был один прострел на сотню позже стал один на два десятка, и сервисник много раз приезжал и разные даже приезжали, пробовали другой компютер, поставили ссд в компютер, пробовали другой scsi кабель c компютера на СТП другую плату в комп ставить, а полосы никуда не девались.
Александр а есть лог машины? именно пластины с браком?По их мнению проблема в косе и рельсах под кареткой в виде заусенции или грязи, но прочистили все в плоть до чистки зубной щеткой
Gadalka
R.I.P.
- Сообщения
- 2 530
- Реакции
- 869
Шахматку 1-2-4-8-16-32-64 нарисовать и вывести -- и никаго штангенциркуля не надоть, мелкоскопа вполне хватит.
Подробнее объяснять?
Valentin
15 лет на форуме
- Сообщения
- 2 272
- Реакции
- 1 244
![;]=](/styles/default/xenforo/smiles.rudtp/4100_5.gif ";]= ;]=")
Gadalka
R.I.P.
- Сообщения
- 2 530
- Реакции
- 869
Ок, не нарисовать, а скомпилировать из того, что лежит внутри машины на ширину проблемной области. И разве там есть шихматка крупнее 8? Что-то не помню такого на своём аппарате.
Для непонявших зачем -- таким путём очень просто проверить на одной ли голове лазера происходит сбой или на разных. Без штангенциркуля.
Valentin
15 лет на форуме
- Сообщения
- 2 272
- Реакции
- 1 244
пппереведи?
Голова у него одна на 32 диода.

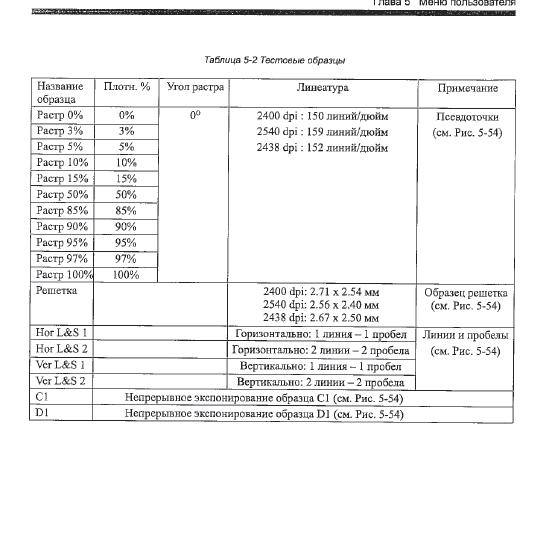

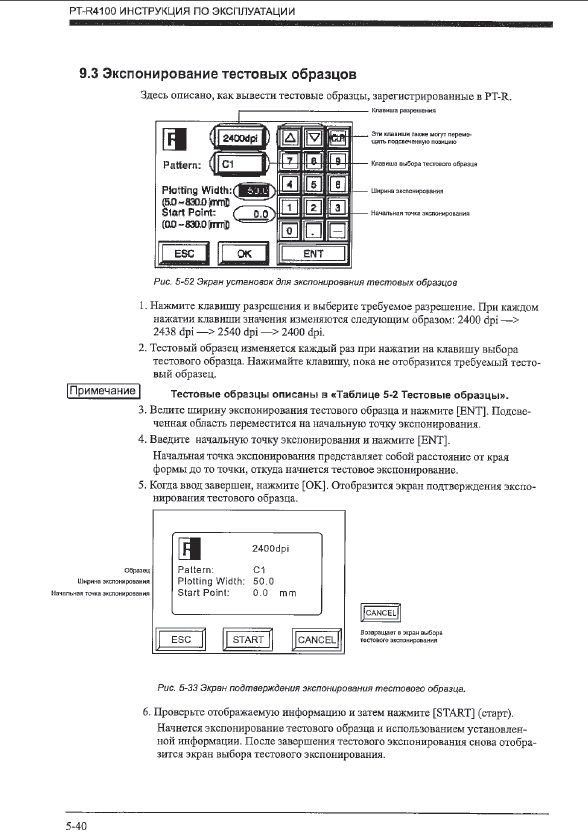

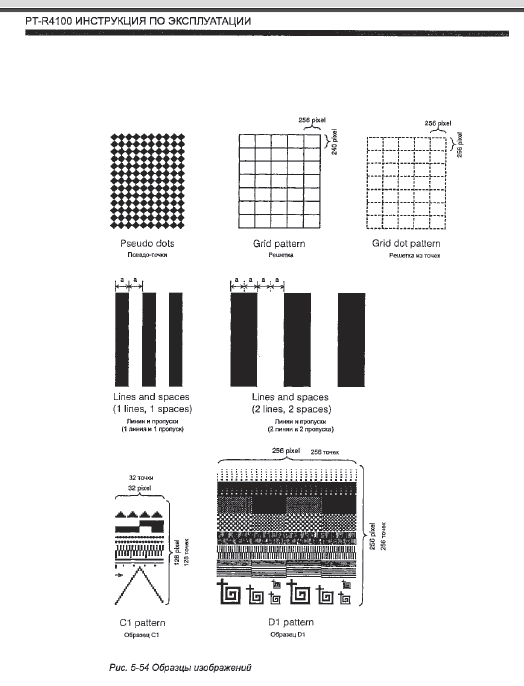

Внутренние тесты как раз и предназначены для для тестирования, юстировки и калибровки аппарата
Ну и для тех кто на бронепоезде...
Не по теме:
P.S. Я вот только не пойму, почему у ТС этого файла нет?
Я его точно оставлял....
Gadalka
R.I.P.
- Сообщения
- 2 530
- Реакции
- 869
Насколько понимаю, сбой у него происходит в одном (предположительно) лазерном диоде на каком-то месте плавстины.
Чтобы определить сбой происходит в одном из диодов или в разных, рисуем шахматку на 32 и смотрим в одном и том же месте шахматки видна эта линия. Дабы не мерять штангенциркулем, а просто посчитать по количеству точек -- делим несколько раз шахматку пополам. Ставим получившийся файл в проблемное место в клапан и при сбое начинаем считать точки.
Учитываем, что (не знаю как на этом аппарате) экспонирование пластин может начинаться с разных диодов, поэтому важны только расстояния, а не абсолютное положение сбоя относительно шахматки.
Valentin
15 лет на форуме
- Сообщения
- 2 272
- Реакции
- 1 244
Этот аппарат работает несколько иначе.
если

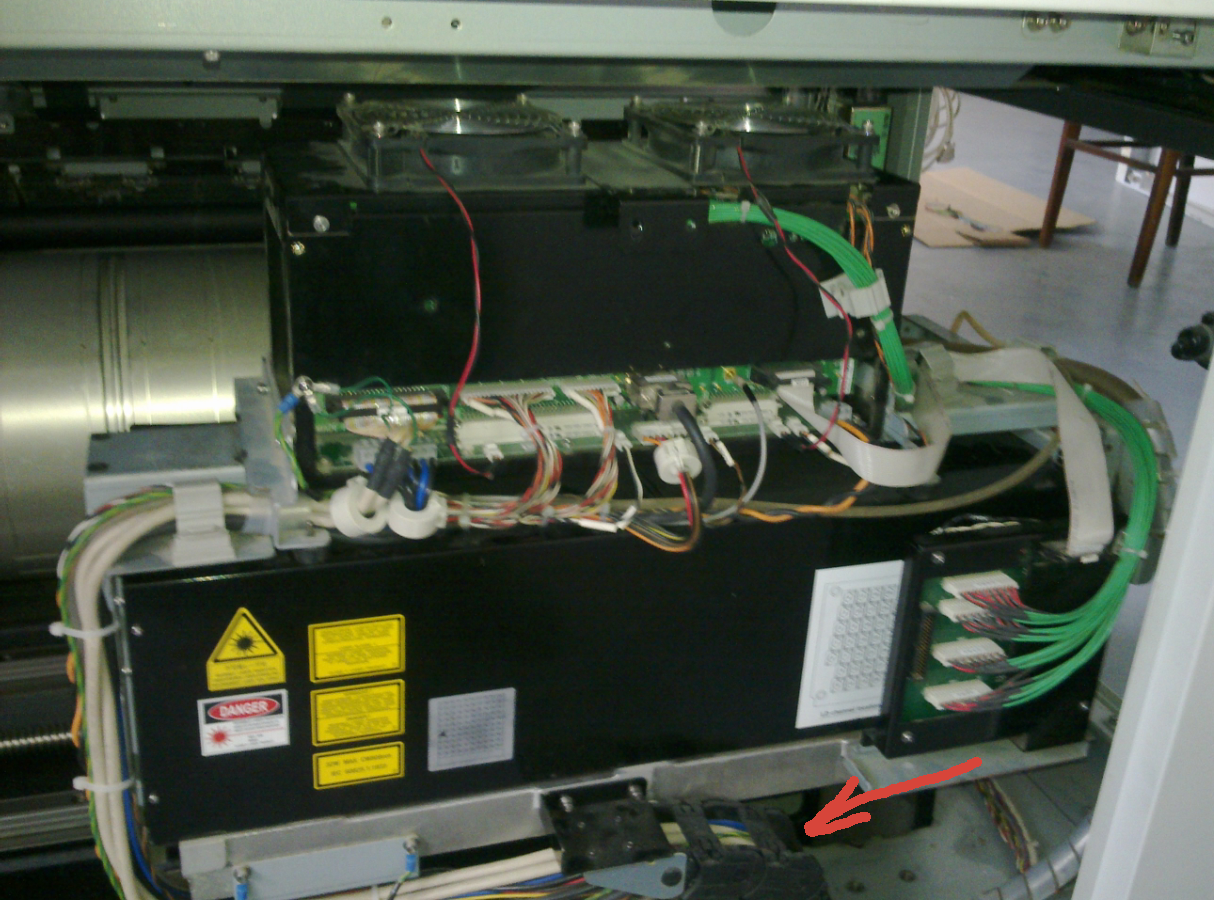

Там провод переламывается в определенном месте
если
То на пластине получаем не линию, а расческу.
Там провод переламывается в определенном месте
Gadalka
R.I.P.
- Сообщения
- 2 530
- Реакции
- 869
Ну вот лень мне рисовать. Если линия сбоя проходит в одном и том же месте расчёски (относительно 32) -- проблема в шлейфе или в диоде, если в разных -- проблема где-то ещё
1111111111111111111111111111111100000000000000000000000000000000
0000000000000000111111111111111100000000000000001111111111111111
1111111100000000111111110000000011111111000000001111111100000000
0000111100001111000011110000111100001111000011110000111100001111
1100110011001100110011001100110011001100110011001100110011001100
0101010101010101010101010101010101010101010101010101010101010101
теперь сбой диода
1111111111111111111111111111111100000000000000000000000000000000
1000000000000000111111111111111100000000000000001111111111111111
1111111100000000111111110000000011111111000000001111111100000000
1000111100001111000011110000111100001111000011110000111100001111
1100110011001100110011001100110011001100110011001100110011001100
1101010101010101010101010101010101010101010101010101010101010101
1
(и пошла линия дальше через всю пластину)
Если линии расположены относительно шахматки одинаково -- шлейф или диод.
Если по разному -- пыль или что-то ещё.
ps насколько я понимаю линии по быстрому ходу расположены, а не по медленному.
