Rapida 105 - какова величина клапана?

[Jeine]

Я вроде в начале задал вопрос про расстояния и отступы

Какое значение имеют они в ваших тестах? Ну, не влезет, предположим, какая-то часть в клапане. И что? Тест провален? Что вы собираетесь рисовать такое, что требует всей запечатываемой поверхности?
Если же по какой-то непонятной мне причине важно узнать эту самую запечатку, для этого вообще ничего на форме рисовать не нужно. Отключили увлажнение – весь лист затянуло краской.

Полагаю, первый осмотр и пробный пуск.

И что? Для этого критичны какие-то там отступы? Без их соблюдения непонятно будет, в каком состоянии машина?

На пульте, что бы шкалу промерять

Без этого тоже никак печатать не получается?

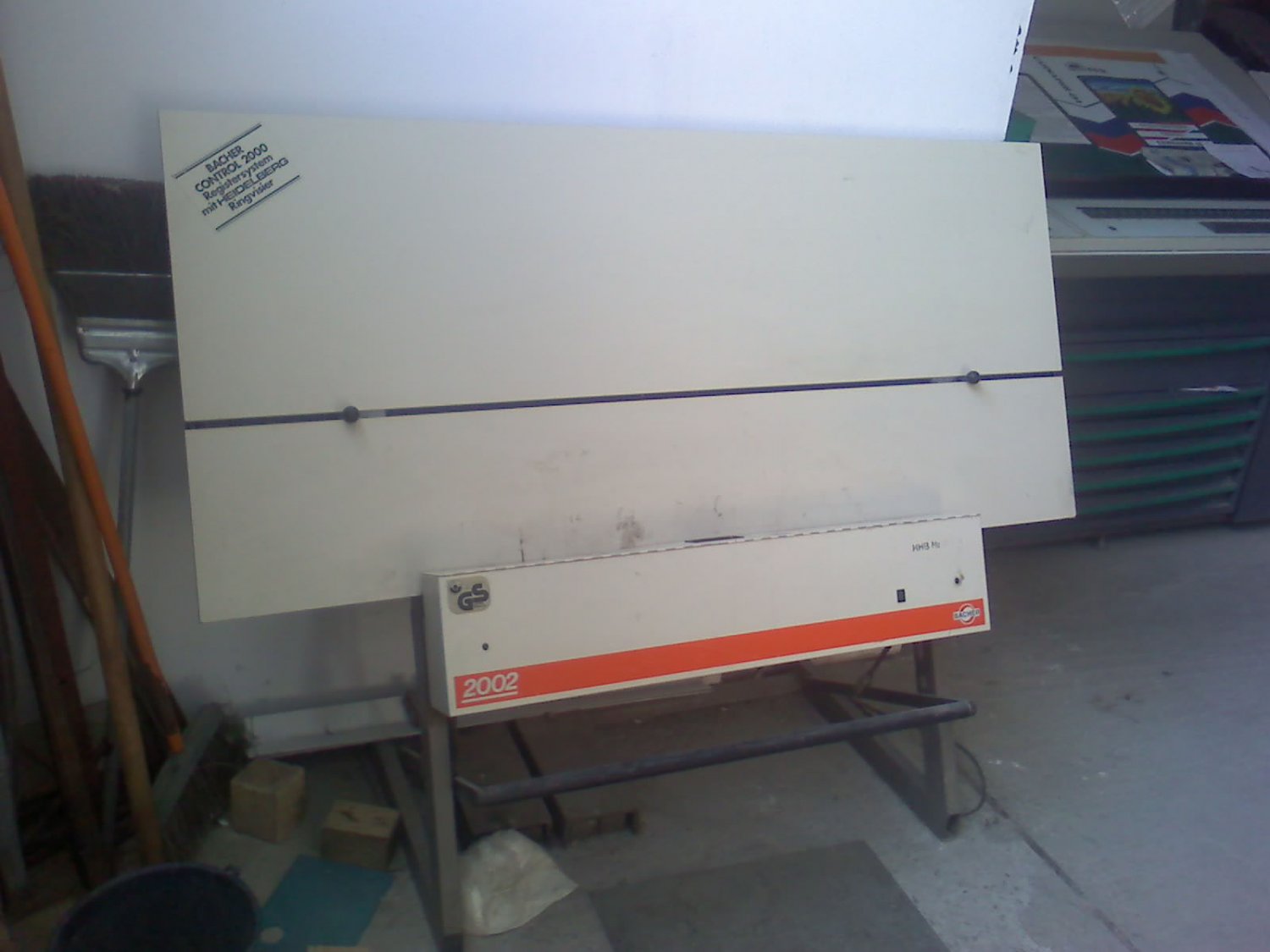

Единственное что нужно (ну, кроме нормального печатника, разумеется), так это выяснить, есть ли рядом с машиной подобный девайс



[~RA~]

Для этого критичны какие-то там отступы?

Нет.



[Dimsn]

Без этого тоже никак печатать не получается?
Единственное что нужно (ну, кроме нормального печатника, разумеется), так это выяснить, есть ли рядом с машиной подобный девайс

Девайса нет этого, дырки на стп пробивали



[Jeine]

Девайса нет этого

Это плохо.

дырки на стп пробивали

На CTP обычно те "дырки", которые нужны:
1) для крепления формы внутри CTP
2) для той машины, для которой эта CTP покупалась.
Удивлюсь, если на этой "вашей" CTP есть зоопарк панчей на все случаи жизни.



[Dimsn]

Кстати может кто знает где можно качнуть готовые файлы на листы с тестами?



[Jeine]

Вот в этой теме обязательно что-то должно быть
Тестовые изображения



[Dimsn]

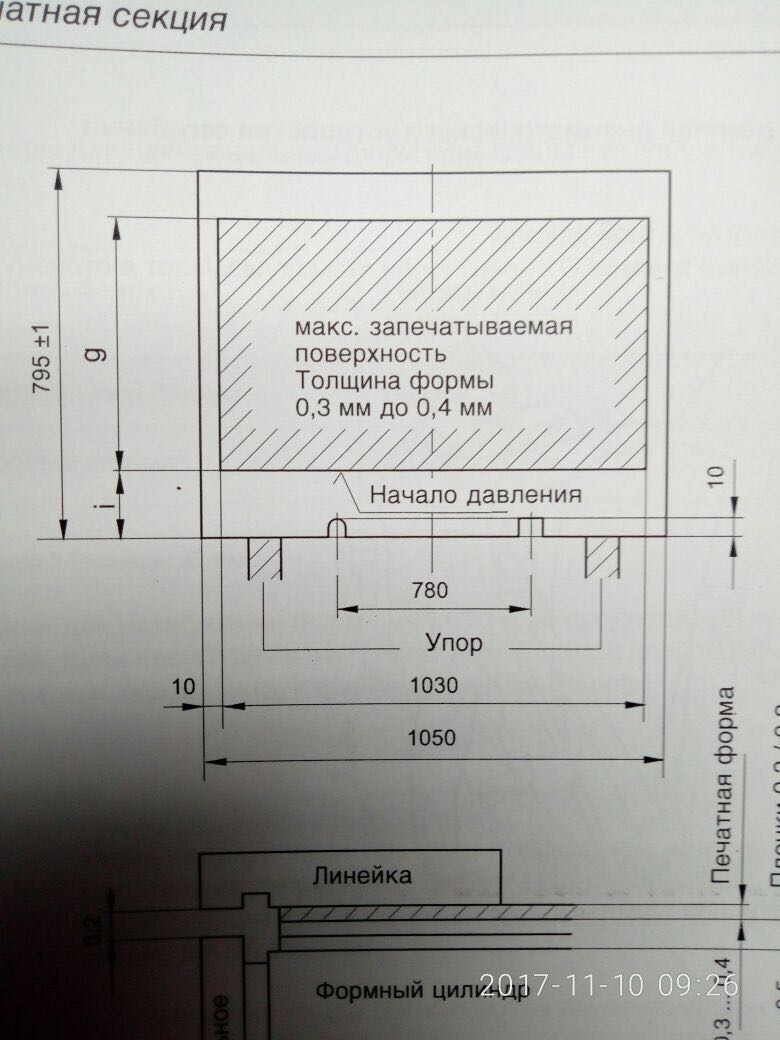

Вот такая схемка есть. i-50мм g-710мм. i-50мм это получается расстояние края пластины до начала печати, значит от края пластины до края бумаги расстояние будет 50-12(клапан)=38, правильно?



[polbol]

(Размер пластины - макс размер бумаги) / 2= расстояние от края пластины до начала листа.



[Dimsn]

(Размер пластины - макс размер бумаги) / 2= расстояние от края пластины до начала листа.

макс размер бумаги - на схеме это максимальная запечатываемая поверхность?



[Alex_]

от такая схемка есть. i-50мм g-710мм. i-50мм это получается расстояние края пластины до начала печати, значит от края пластины до края бумаги расстояние будет 50-12(клапан)=38, правильно?

Правильно!



[Alex_]

макс размер бумаги - на схеме это максимальная запечатываемая поверхность?

Максимального размера бумаги (как и любых других упоминаний о бумаге) на Вашей схеме нет. Возьмите их из справочных данных. (вроде как 720х1050 и опционально 740х1050)
